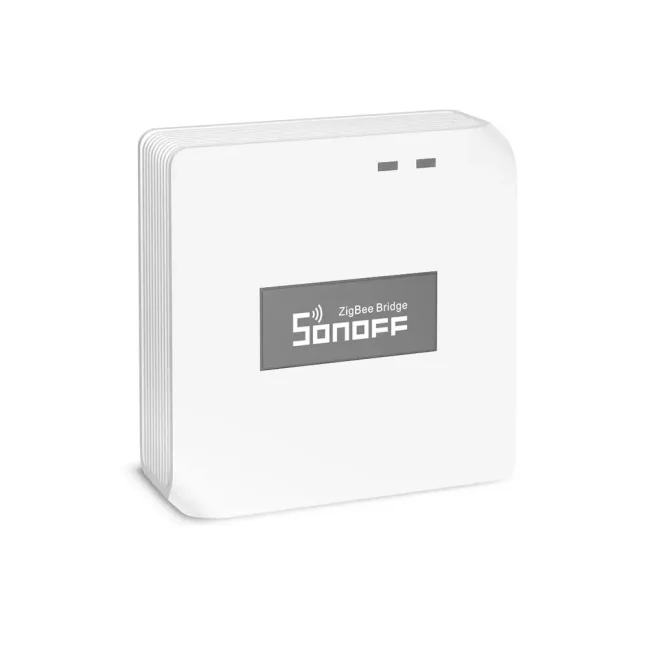

Sonoff ZigBee Bridge PRO

Sonoff ZigBee Bridge PRO je chytrá brána (hub), která vytváří vlastní síť ZigBee 3.0 a propojuje ZigBee zařízení do aplikace eWeLink. Na rozdíl od levnější verze Sonoff ZigBee Bridge zvládne připojit až 128 zařízení (základní Bridge jen 32).

Oblasti využití

• Centrální brána chytré domácnosti postavené na ZigBee zařízeních
• Připojení ZigBee senzorů, tlačítek, spínačů a zásuvek do aplikace eWeLink
• Rozsáhlejší instalace, kde nestačí kapacita základního Bridge (až 128 zařízení)
• Kombinace WiFi a ZigBee zařízení pod jednou aplikací eWeLink

Klíčové vlastnosti

• Až 128 připojených zařízení — výrazně vyšší kapacita než základní Sonoff ZigBee Bridge (32 zařízení)
• Vlastní síť ZigBee 3.0 — Bridge vytváří samostatnou ZigBee síť a odlehčuje tak domácí WiFi
• Připojení přes WiFi — k místní síti se Bridge připojuje bezdrátově přes WiFi 2,4 GHz
• Mesh síť — napájená ZigBee zařízení fungují jako opakovače a prodlužují dosah sítě

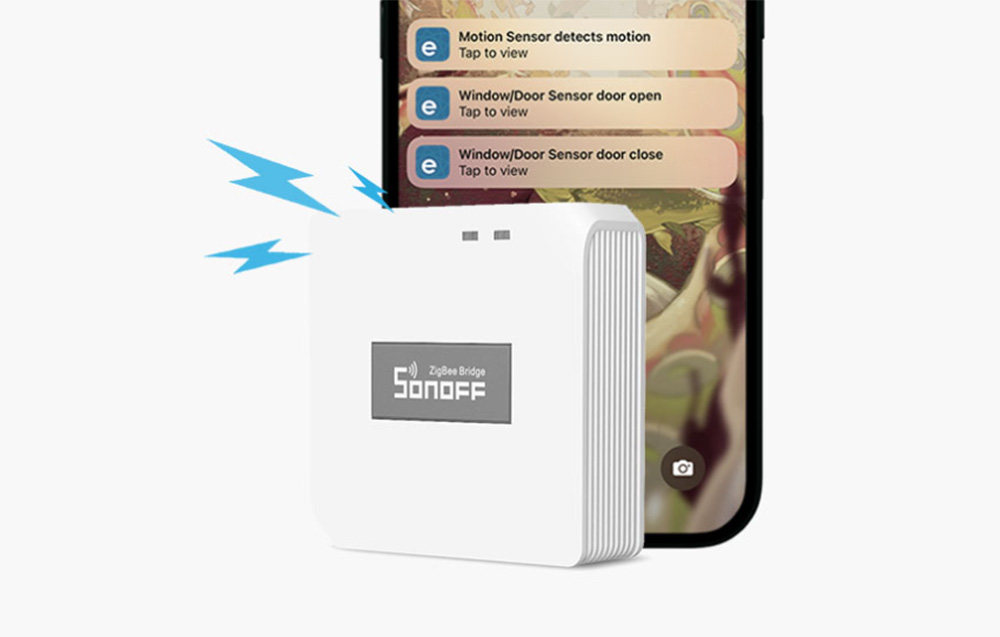

• Aplikace eWeLink — všechna připojená zařízení ovládáte z jedné aplikace, včetně scén a automatizací

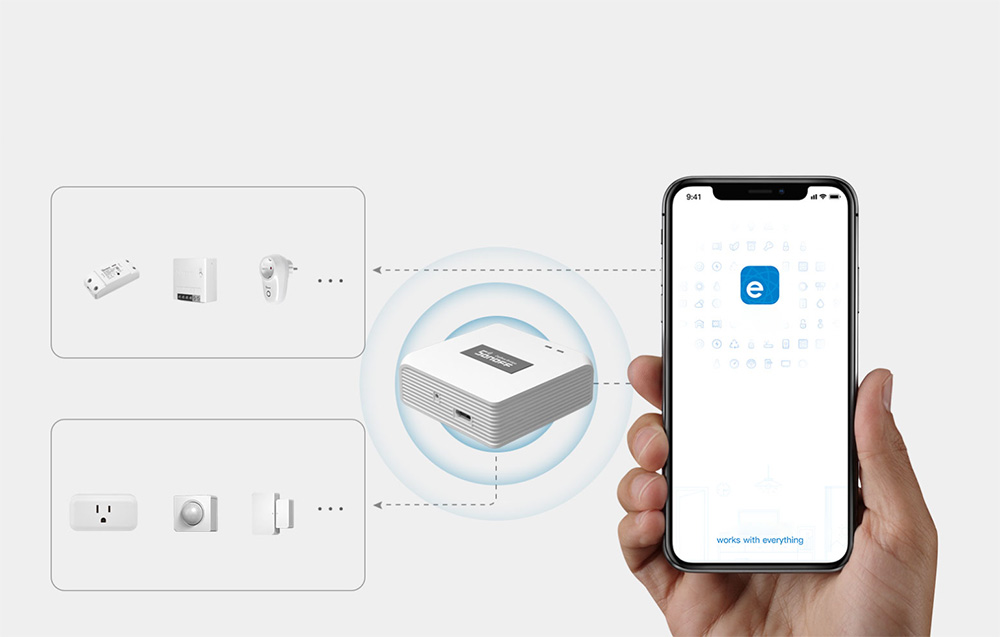

Jak to funguje a zapojení

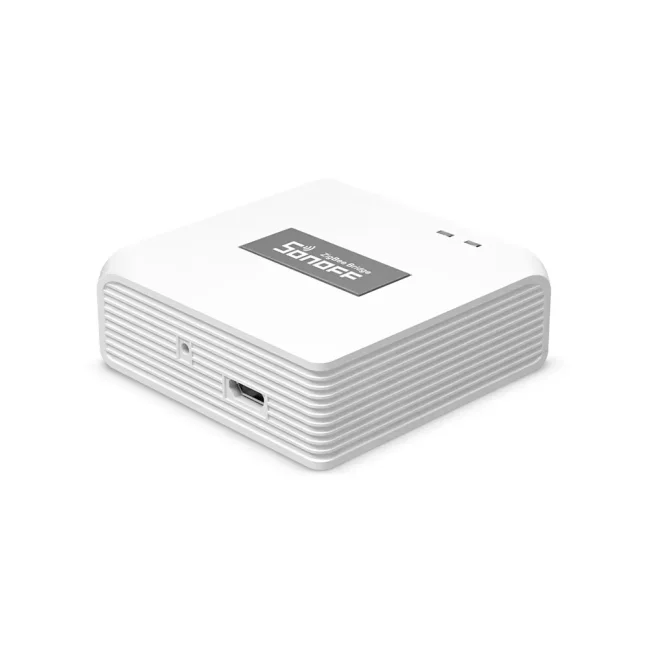

Bridge se napájí přes micro USB (5 V) a k místní síti se připojuje přes WiFi. Sám pak vytváří vlastní síť ZigBee 3.0, do které se přes komunikační protokol ZigBee 3.0 připojují ZigBee zařízení. Ta se následně objeví v aplikaci eWeLink, kde je ovládáte a propojujete se zbytkem chytré domácnosti.

Bridge je pouze most mezi ZigBee a WiFi — není to řídicí jednotka. Scény i automatizace se vyhodnocují v cloudu, takže pro plnohodnotný provoz je potřeba připojení k internetu. Nová zařízení tohoto typu se s aplikací eWeLink párují nejdříve přes Bluetooth, párovací síť musí běžet na 2,4 GHz.

Příklady automatizací, které takto sestavíte v aplikaci eWeLink:

• senzorem pohybu Sonoff ZigBee PIR - SNZB-03p zapnete spínač osvětlení Sonoff
• teplotou naměřenou senzorem Sonoff SNZB-02P - ZigBee Teplota / Vlhkost spustíte scénu, která zapne zásuvku Sonoff S60, když teplota klesne pod nastavenou úroveň
• jinými slovy — WiFi i ZigBee zařízení kombinujete pod jednou aplikací eWeLink

Kompatibilita

• Aplikace eWeLink přes WiFi (2,4 GHz)
• ZigBee zařízení komunikující standardem ZigBee 3.0
• Home Assistant (ZHA nebo Zigbee2MQTT) — po nahrání alternativního firmwaru Tasmota, viz dále

Brána funguje s produkty z naší nabídky v kategorii eWeLink ZigBee, kde jsou zařazena podle vyzkoušené kompatibility. U ZigBee 3.0 je vedle standardizované komunikační části důležitá i aplikační část — aby aplikace eWeLink dané zařízení znala a uměla ho ovládat. S aplikací Tuya tento Bridge nefunguje.

Proč ZigBee

• Zařízení tvoří mesh síť — napájené prvky přeposílají signál dál a zvětšují dosah
• Vlastní ZigBee síť odlehčuje domácí WiFi (po síti běží jen Bridge)
• Nízká spotřeba u bateriových senzorů a tlačítek

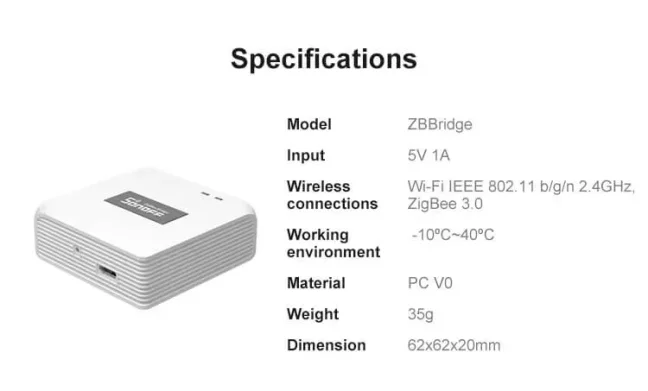

Specifikace

Tasmota a Home Assistant

Tasmotu na tento Bridge umíme nahrát. Je to ale složitější než u jiných zařízení, proto si účtujeme dvojnásobnou sazbu — vložte produkt Tasmota do košíku 2×. Postupujeme podle tohoto návodu; navíc vypínáme MQTT (nastavte podle své konfigurace MQTT) a zapínáme WiFi Manager (wificonfig 2).

Dokončení nastavení pro Home Assistant (ZHA nebo Zigbee2MQTT) podle tohoto návodu:

1. Automatická konfigurace — otevřete webové rozhraní Tasmoty, přejděte do Configuration → Auto-configuration, vyberte Sonoff ZBPro TCP a klikněte na Apply Configuration.
2. Ruční konfigurace šablony (pokud auto-config nefunguje) — přejděte do Configuration → Configure Other a vložte tento template:
   {"NAME":"TCP ZBBridge Pro","GPIO":[0,0,576,0,480,0,0,0,0,1,1,5792,0,0,0,5472,0,320,5793,5504,0,640,608,32,0,0,0,0,0,1,0,0,0,0,0,0],"FLAG":0,"BASE":1}
   uložte a zařízení se restartuje.
3. Aktivace TCP bridge — v konzoli Tasmoty zadejte příkaz:
   backlog rule1 on system#boot do TCPStart 8888 endon ; rule1 1 ; TCPStart 8888
   Bridge se spustí na portu 8888 a při každém dalším startu poběží automaticky.

FAQ — časté dotazy

K čemu brána slouží, když zařízení jdou propojit přes aplikaci eWeLink?

ZigBee brána slouží k připojení ZigBee zařízení — ta nelze do aplikace eWeLink připojit bez ZigBee brány. WiFi zařízení žádný Bridge nepotřebují.

Můžu přes Bridge připojit i jiná ZigBee 3.0 zařízení než od Sonoffu?

Obecně spíše ne. Vedle standardizované komunikace (ZigBee 3.0) je důležitá i aplikační část — aplikace eWeLink musí dané zařízení znát, jinak ho sice připojíte, ale nepůjde ovládat. V kategorii eWeLink ZigBee najdete otestované produkty i jiných výrobců, zařazené podle vyzkoušené kompatibility.

Fungují scény a zařízení i bez připojení k internetu?

Ne. Bridge je pouze most mezi ZigBee a WiFi, není to řídicí jednotka — vytváří ZigBee síť a propojuje zařízení do internetu. Scény se vyhodnocují v cloudu, takže připojení k internetu je vždy potřeba.

Musí být hub uprostřed sítě, nebo se dosah dá prodloužit?

Dosah sítě se prodlužuje přes napájená ZigBee zařízení, která fungují jako opakovače. Teoreticky lze síť řetězit, v praxi je ale dosah mezi jednotlivými „routery" zhruba 10–20 m a hodně závisí na překážkách a rušení na frekvenci 2,4 GHz.

Funguje Bridge s aplikací Tuya?

Ne, s aplikací Tuya tento Sonoff ZigBee Bridge nefunguje. Garantujeme kompatibilitu námi prodávaných produktů s aplikací eWeLink.

Proč se mi Bridge nedaří připojit k WiFi?

Tato nová zařízení se párují nejdříve přes Bluetooth a připojují se k síti na 2,4 GHz. Zkontrolujte, že máte na telefonu zapnutý Bluetooth a že párovací síť běží na 2,4 GHz.

Jde Tasmota nahrát?

Tasmotu na Bridge nahrát lze (účtujeme dvojnásobnou sazbu kvůli složitosti). Provoz pod Home Assistantem přes ZHA / Zigbee2MQTT je popsaný výše v sekci Tasmota a Home Assistant.
