Sonoff NSPanel
Sonoff NSPanel je multifunkční nástěnný panel s dotykovým 3,5" LCD a dvěma fyzickými tlačítky. Spíná dva nezávislé okruhy, slouží jako chytrý termostat a přes aplikaci eWeLink z něj ovládáte další zařízení ve své domácnosti z jednoho místa na zdi.
Podrobný popis sepsal jeden z našich zákazníků - děkujeme :)
Inteligentní nástěnný panel je moderní řešení pro pohodlnou a flexibilní správu elektrických zařízení v domácnosti. Ovládáte ho dotykem, hlasem nebo přes mobilní aplikaci — ať jste doma nebo mimo domov, máte vždy plnou kontrolu nad svým prostředím. Funkce widgetu v aplikaci umožňuje rychlé zapínání a vypínání, nastavování plánů a sdílení ovládání se členy rodiny.
Oblasti využití
- Náhrada klasického vypínače dvou světelných okruhů jedním nástěnným panelem
- Pokojový termostat pro spínání topení přes vlastní výstup nebo přes další zařízení eWeLink
- Centrální ovládání chytré domácnosti z dotykového displeje na zdi
- Spouštění scén jedním dotykem — bez nutnosti sahat po telefonu
Klíčové vlastnosti

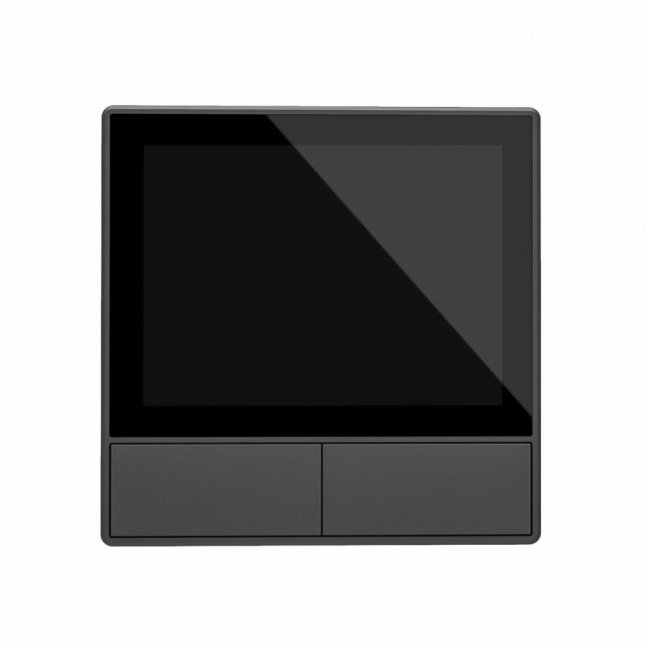

- Dotykový LCD 3,5" — kapacitní displej s rozlišením 480 × 320 px
- Dvě tlačítka, dva kanály — každý okruh spíná samostatně
- Funkce termostatu — jeden z výstupů spíná podle teploty z vnitřního čidla panelu; lze kalibrovat a teplotu lze odebírat i z jiného zařízení eWeLink
- Widgety na displeji — z panelu ovládáte další zařízení eWeLink (až 8 widgetů na obrazovce)
- Tlačítka jako spínač i jako scéna — tlačítko může spínat svůj výstup, nebo jen spouštět scénu bez připojené zátěže
- WiFi + Bluetooth 4.2 BLE — připojení a párování přes aplikaci eWeLink
- Zobrazení počasí — venkovní teplotu bere z online předpovědi (bez externího čidla)
- Kvalitní provedení — tvrzené sklo a robustní konstrukce, kompaktní rozměry 86 × 86 × 41,7 mm
Jak to funguje a zapojení

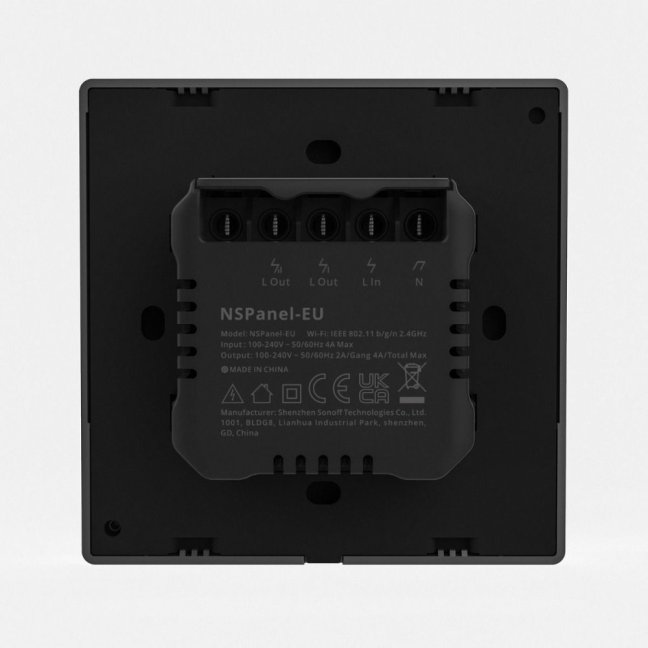

UPOZORNĚNÍ — panel vyžaduje plnohodnotné napájení: v instalační krabici musí být nejméně 3 vodiče (přívod fáze, fáze ke světlu a modrý pracovní střední vodič „nula"). Pokud máte v krabici jen dva vodiče bez „nuly", jsou pro vás vhodnější vypínače bez „nuly".
Panel se zapojí do instalační krabice místo běžného vypínače a spáruje se v aplikaci eWeLink (návod ve videu níže). Každé tlačítko spíná svůj výstup; jeden z výstupů můžete využít pro termostatické spínání topení o příkonu max. 300 W. Pokud na výstup tlačítka nic nezapojíte, lze ho použít jen pro spouštění scén. Stejné světlo lze ovládat i z více míst kombinací s dalším spínačem eWeLink.
Instruktážní video - instalace a spárování panelu do aplikace eWeLink
Schéma zapojení:
Kompatibilita
- Aplikace eWeLink — párování, ovládání, scény i nastavení termostatu
- Další zařízení eWeLink — lze je ovládat z panelu pomocí widgetů
- Home Assistant — pouze po nahrání alternativního firmware Tasmota
Specifikace
| Standard | EU |
| Vstupní napětí | 90–250 V AC |
| Max. proud | 2 A / kanál (celkem max. 4 A) |
| Max. příkon | 300 W / kanál (celkem max. 600 W) |
| Počet kanálů | 2 |
| Displej | kapacitní dotykový LCD 3,5", 480 × 320 px |
| WiFi standard | 802.11 b/g/n |
| WiFi zabezpečení | WPA-PSK / WPA2-PSK |
| Bluetooth | 4.2 BLE |
| Materiál | ABS + tvrzený skleněný panel |
| Rozměry | 86 × 86 × 41,7 mm |
| Ovládání RF ovladači | Ne |
| Provozní teplota | 0 °C ~ 40 °C |
| Provozní vlhkost | 5–90 % RH nekondenzační |
| Prostředí | interiér |
Tasmota: alternativní firmware do panelu nahrát umíme. Je to ale složitější než u jiných spínačů, proto si účtujeme dvojnásobnou sazbu — vložte prosím produkt Tasmota do košíku 2×.
FAQ — časté dotazy
Lze panel použít jako termostat pro topení připojené přímo na jeho výstup?
Ano, pokud má topení příkon max. 300 W (limit jednoho kanálu). Místo přímého spínání může panel fungovat i jako termostat, který přes beznapěťové relé spíná ovládací kontakty kotle, nebo ovládá jiný spínač eWeLink.
Odkud bere displej venkovní teplotu?
Z online předpovědi počasí. Panel nemá vstup pro externí venkovní čidlo a žádný drátek k čidlu se nezapojuje.
Musí být tlačítko vždy připojené na zátěž?
Ne. Na výstup tlačítka nemusíte nic zapojovat a používat ho jen pro spouštění scény. Stejně tak lze výstup spínat scénou bez fyzického stisku.
Jde panel propojit s Home Assistantem?
Ano, ale je potřeba do něj nahrát alternativní firmware Tasmota. V originálním firmware funguje pod aplikací eWeLink.
Dá se NSPanelem ovládat chytrá termostatická hlavice (TRV)?
Ne. Panel pracuje pod aplikací eWeLink a ta termostatické hlavice nerozpozná.
Zobrazí panel obraz z kamery nebo wifi videozvonku?
Ne. Na displeji NSPanelu nelze zobrazit zdroj obrazu z kamery ani videozvonku.
Jak přesně lze nastavit teplotu termostatu?
Termostat v originálním firmware pracuje po celých stupních, nejmenší nastavitelná hystereze je ±1 °C. Vnitřní čidlo lze kalibrovat (offset) a teplotu lze odebírat i z jiného zařízení eWeLink.
