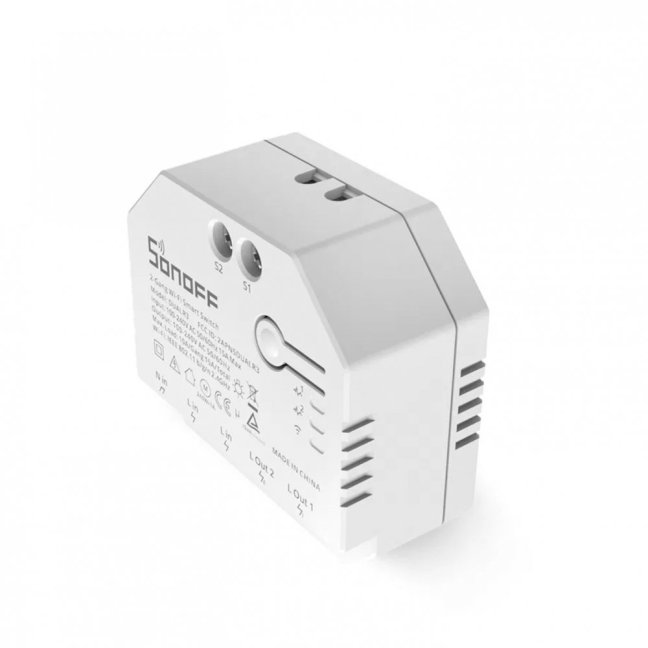

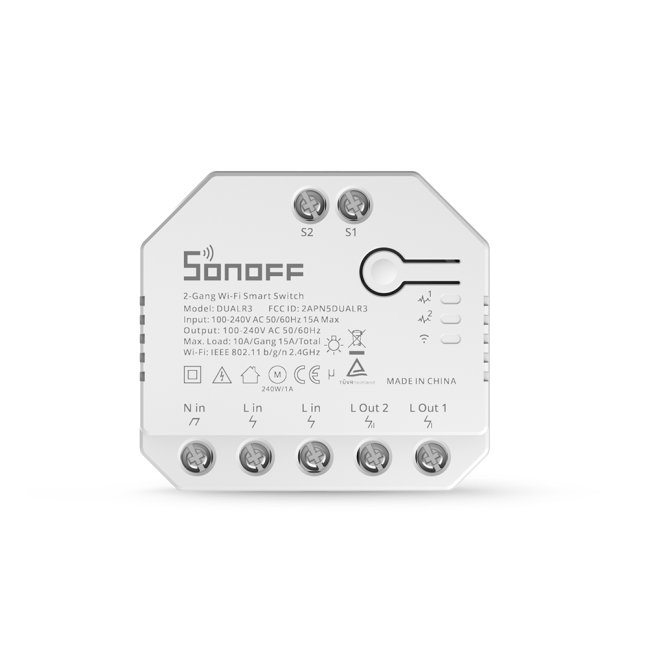

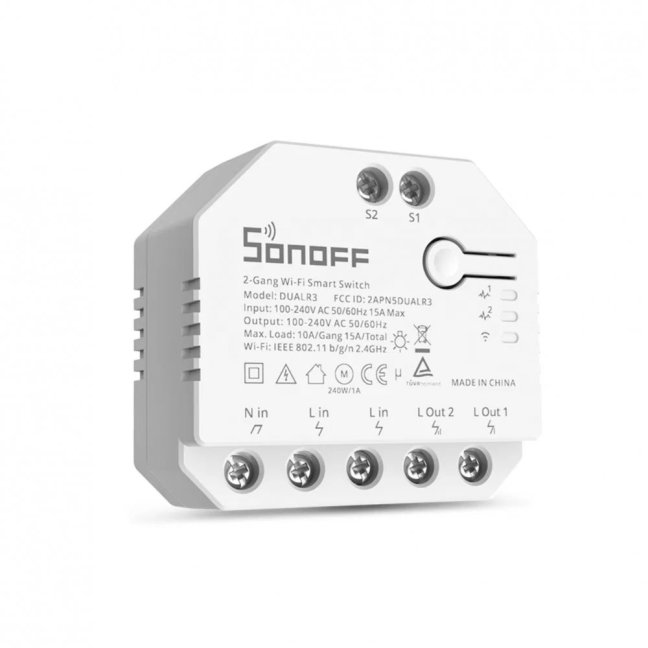

Sonoff Dual R3 POW

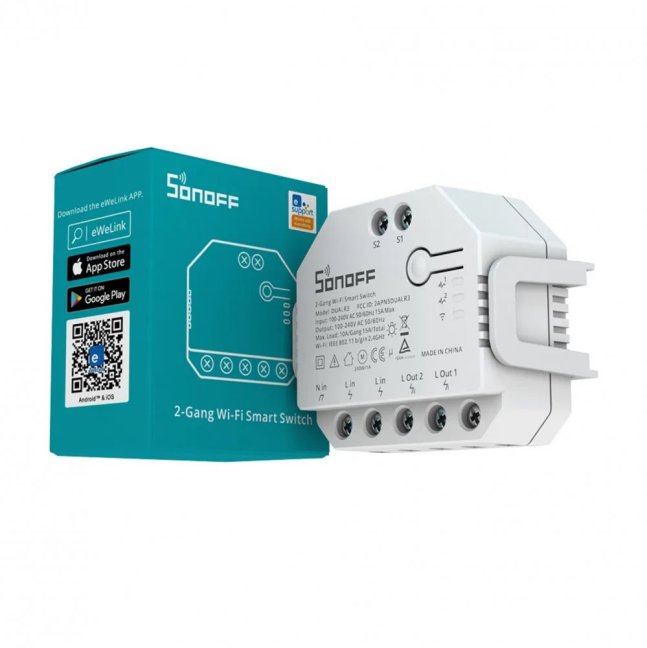

Sonoff Dual R3 POW je chytrý dvoukanálový WiFi spínač s měřením spotřeby, který ovládáte na dálku přes aplikaci eWeLink. Zvládne dva nezávislé okruhy (2× 10 A), ovládání žaluziových a roletových motorů i přesné měření spotřeby každého kanálu zvlášť. Součástí balení je držák na DIN lištu.
Oblasti využití
- Ovládání venkovních žaluzií, závěsů, rolet a oken na dálku
- Zavírání a otevírání garážových vrat (motor bez vlastní řídicí jednotky)
- Spínání dvou nezávislých světelných okruhů, spotřebičů nebo zásuvek
- Měření spotřeby elektrické energie a sledování historie v aplikaci
- Schodišťové (paralelní) zapojení s klasickými vypínači
Klíčové vlastnosti
- Dva nezávislé kanály — ovládejte dva okruhy do maximální odporové zátěže 2× 10 A (celkem max. 15 A)

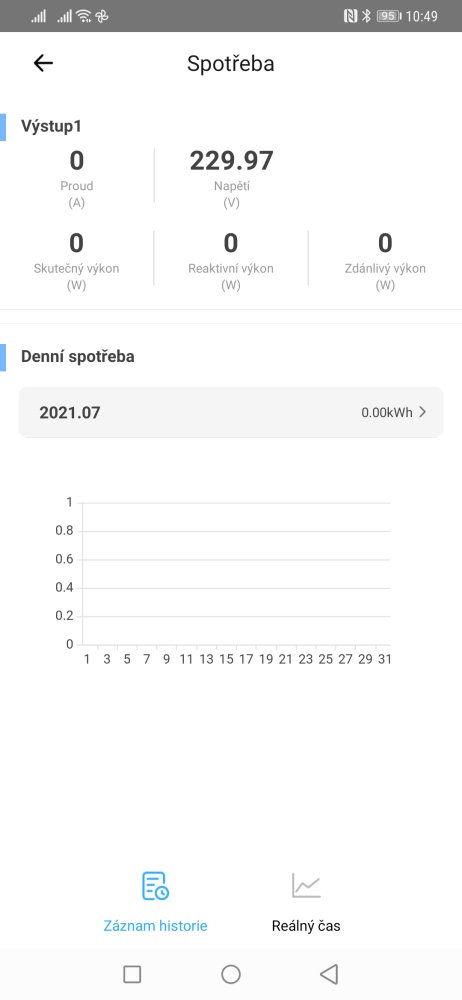

- Měření spotřeby (POW) — měří spotřebu obou kanálů zvlášť, data o spotřebě vidíte i historicky v aplikaci
- Tři pracovní režimy — přepínač, motor (žaluzie/rolety) a měřič

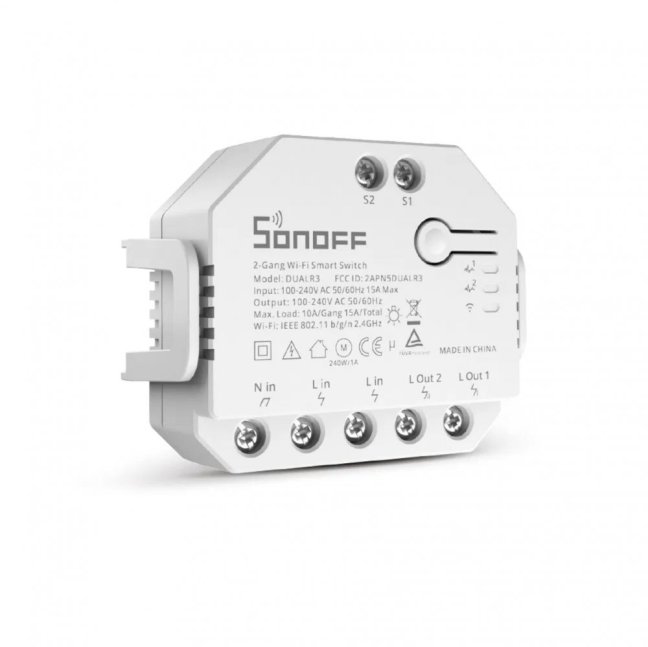

- Držák na DIN lištu — součástí balení, vhodné pro montáž do rozvaděče
- Funkce plánování a časovače — automatické zapínání a vypínání podle času
- Vejde se i pod standardní vypínač do středně hluboké elektroinstalační krabice (zapojení všech kabelů je ale výzva)

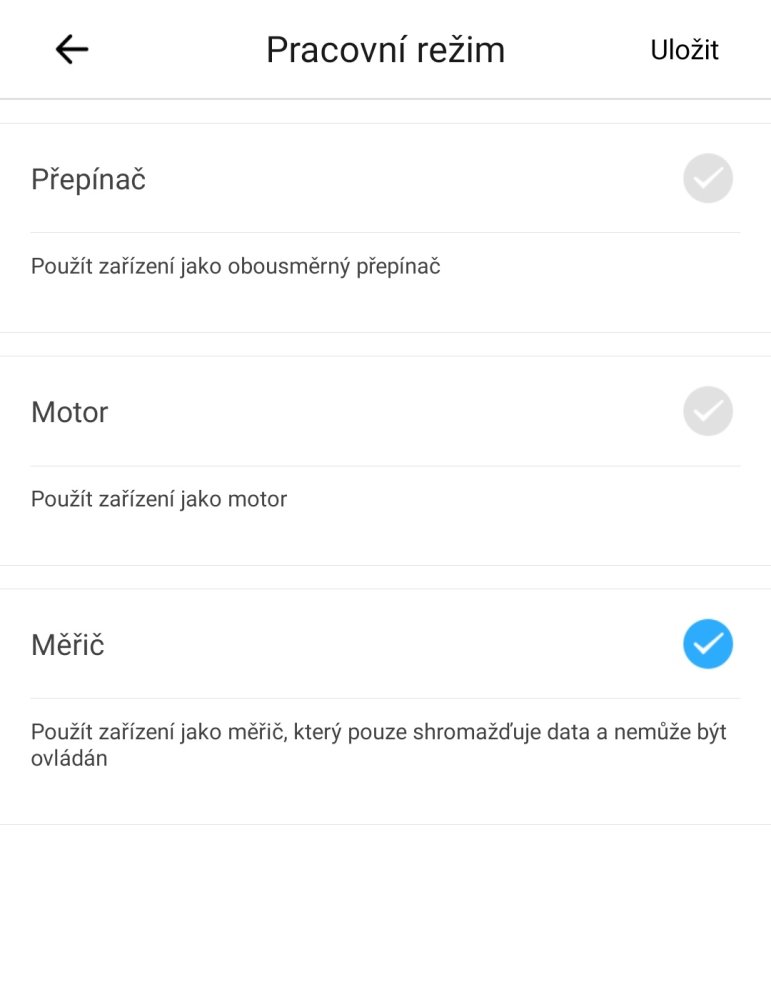

Pracovní režimy spínače

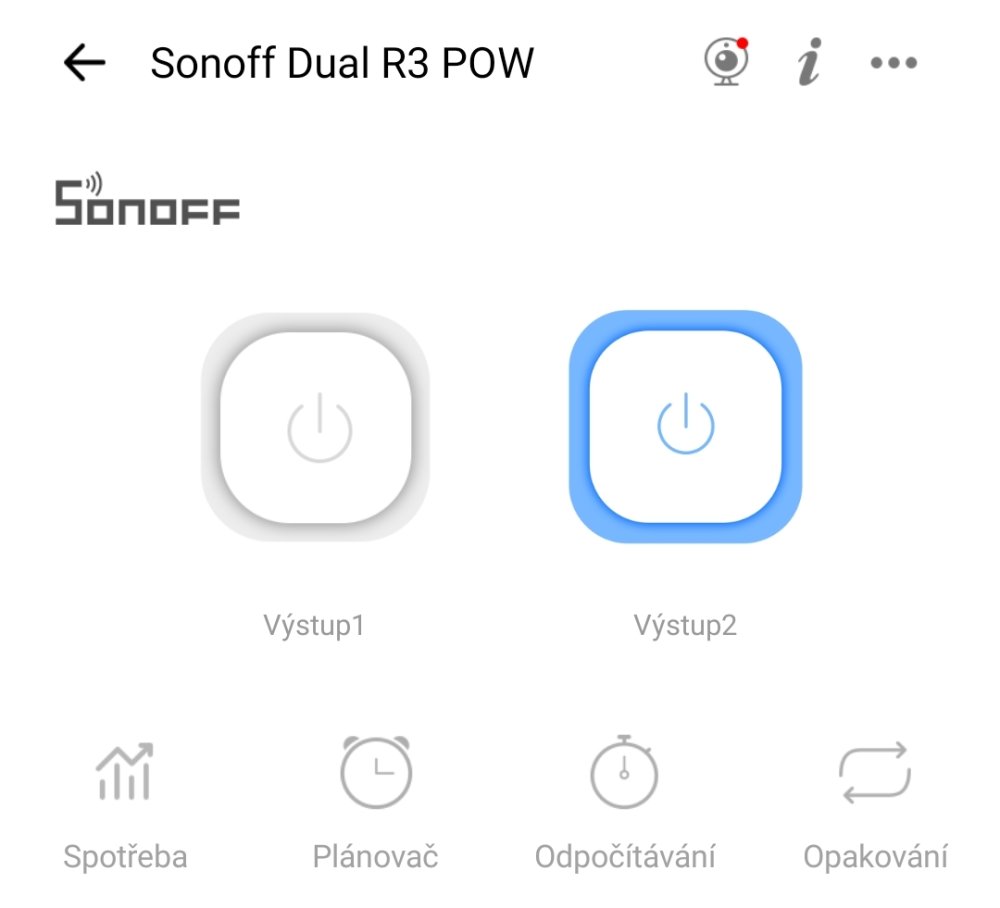

- Přepínač — funguje jako dvoukanálový spínač s měřením spotřeby pro každý kanál zvlášť

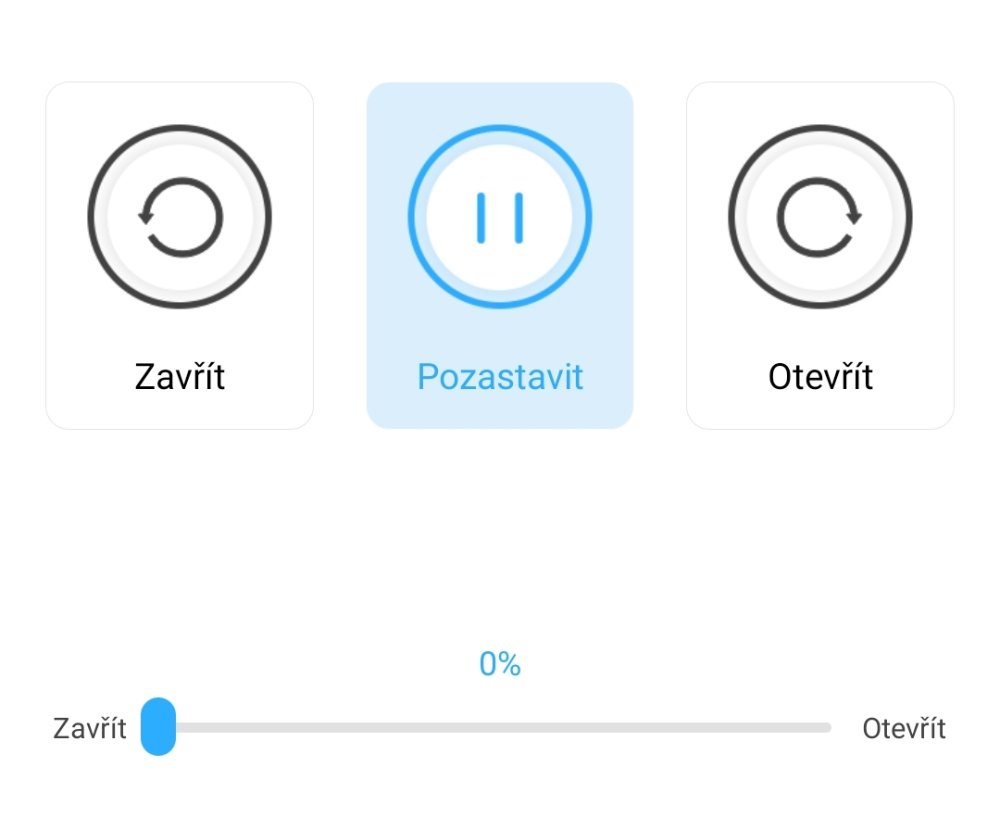

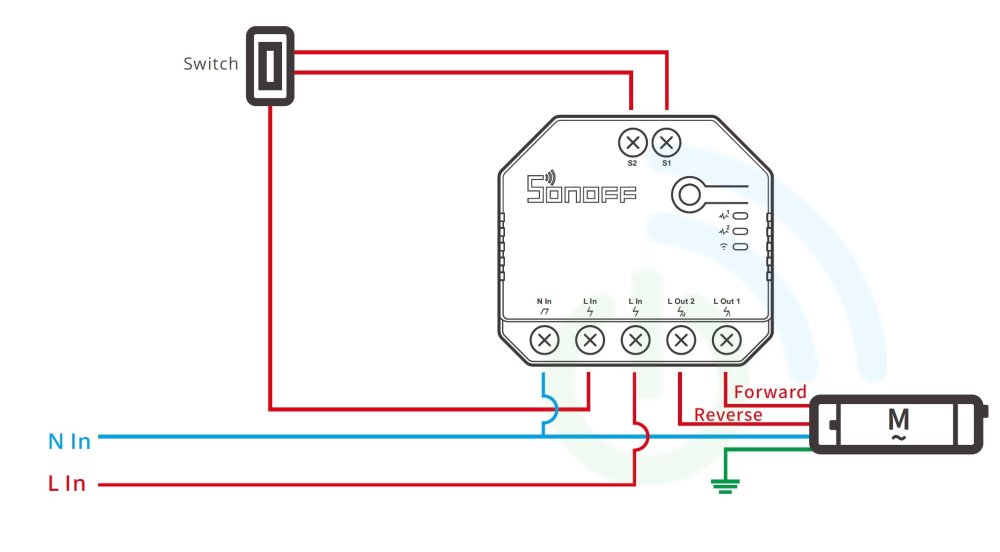

- Motor — vhodný například pro ovládání žaluziových motorů (ovládá dvě fáze). Po kalibraci motoru umožňuje i částečné otevření/zavření rolety nebo žaluzie. Měří celkovou spotřebu spínače (bez rozdělení na kanály)
- Měřič — pouze měří spotřebu a shromažďuje data pro oba kanály zvlášť, bez možnosti ovládání. Data měřiče není možné použít pro scény
Pozor: je nutné vybrat jen jeden ze tří režimů, režimy nelze kombinovat.
Základní popis funkcí
- Remote ON/OFF — zapnutí a vypnutí na dálku odkudkoliv na světě přes aplikaci eWeLink
- Sync Status — aktuální stav spínače (zapnuto/vypnuto) vidíte v aplikaci v reálném čase bez ohledu na to, jak došlo k přepnutí
- Timing — bohaté možnosti programování (časovač, pravidelné zapínání a vypínání, odpočet času)
- Share Control — sdílení spínače s více uživateli, například s členy domácnosti
- Smart Scene — chytré scény spouštěné událostmi z jiných zařízení
- Scene — hromadné operace více zařízení najednou
- Voice Control — hlasové ovládání přes Amazon Alexa a Google Home
Jak to funguje a zapojení

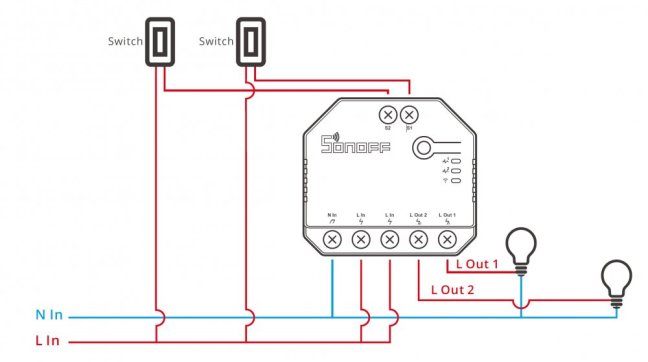

Napájení je řešeno přímo z 230 V a výstupem (rovněž 230 V) ovládáte spotřebiče až do zátěže 10 A na okruh. Spínač potřebuje nulový vodič (N) — bez něj jej zapojit nelze. Vstupní fáze L-in je společná pro oba výstupní okruhy (L-Out1 a L-Out2), takže přístroj přepíná či spíná výstupní okruhy ze stejné fáze.

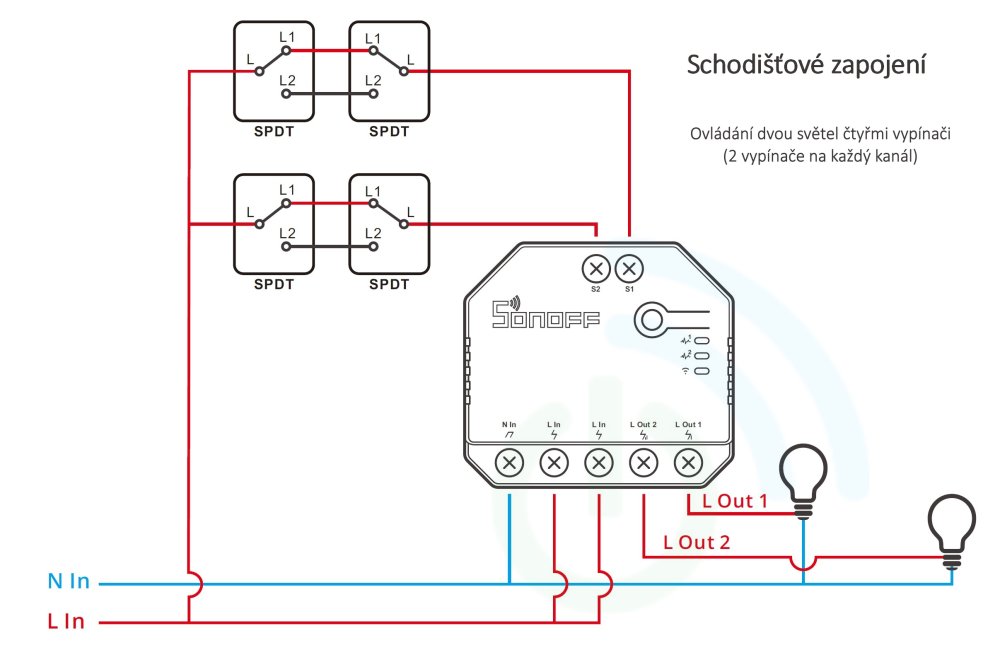

Sonoff Dual R3 POW umožňuje také tzv. schodišťové zapojení s klasickými vypínači. V režimu motor lze v aplikaci nastavit tzv. „interlocking", který zabrání současnému sepnutí obou kanálů.
Kompatibilita
- Aplikace eWeLink (Android i iPhone) — používání je zdarma, připojení přes WiFi do cloudu Amazon Web Services (AWS)
- Hlasové ovládání přes Amazon Alexa a Google Home
- Alternativní firmware Tasmota (spínač je založen na ESP32) — funguje i pro ovládání rolet a žaluzií, včetně částečného otevření po kalibraci
Rozdíly mezi Dual R3 POW a Dual R3 Lite
Specifikace
| Napájení | 90–250 V AC |
| Max. proud | 10 A na kanál, max. 15 A |
| Max. příkon | 2200 W na kanál, max. 3450 W |
| Stand-by spotřeba | < 0,5 W |
| Počet kanálů | 2 |
| WiFi standard | 802.11 b/g/n |
| WiFi zabezpečení | WPA/WPA2 |
| Možnost RF ovládání | ne |
| Materiál | ABS |
| Barva | bílá |
| Provozní teplota | 0 – 40 °C |
| Provozní vlhkost | 5 – 90 % nekondenzační |
| Rozměry | 54 × 49 × 24 mm (D × Š × V) |
| Hmotnost | 58 g |
| Certifikace | CE, TÜV, FCC |
Spínač je založen na ESP32, takže proces flashování alternativního firmwaru Tasmota je jiný než u ostatních spínačů a je časově náročnější.
FAQ — časté dotazy
Umí měřit každou ovládanou větev zvlášť?
Ano. V režimu přepínač i měřič spínač měří spotřebu každého kanálu zvlášť.
Umí ovládat naklápění žaluzií?
Spínač nezná přesnou polohu lamel, takže plynulé naklápění neumí. Náklon lze provést jen určením času otáčení motoru — krátkým pohybem v aplikaci a včasným zastavením.
Lze v režimu motor zabránit současnému sepnutí obou kanálů?
Ano. V aplikaci eWeLink lze nastavit tzv. „interlocking", který přesně tomuto zabrání.
Lze do něj nahrát alternativní firmware Tasmota?
Ano. Spínač je založen na ESP32 a Tasmotu do něj lze nahrát. Podle zkušeností uživatelů s Tasmotou funguje i ovládání rolet a po kalibraci i částečné otevření vrat.
Potřebuje spínač nulový vodič?
Ano, spínač bez nulového vodiče (N) zapojit nelze — viz schéma zapojení.
Lze ho namontovat na DIN lištu do rozvaděče?
Ano. Součástí balení je praktický držák pro instalaci na DIN lištu.

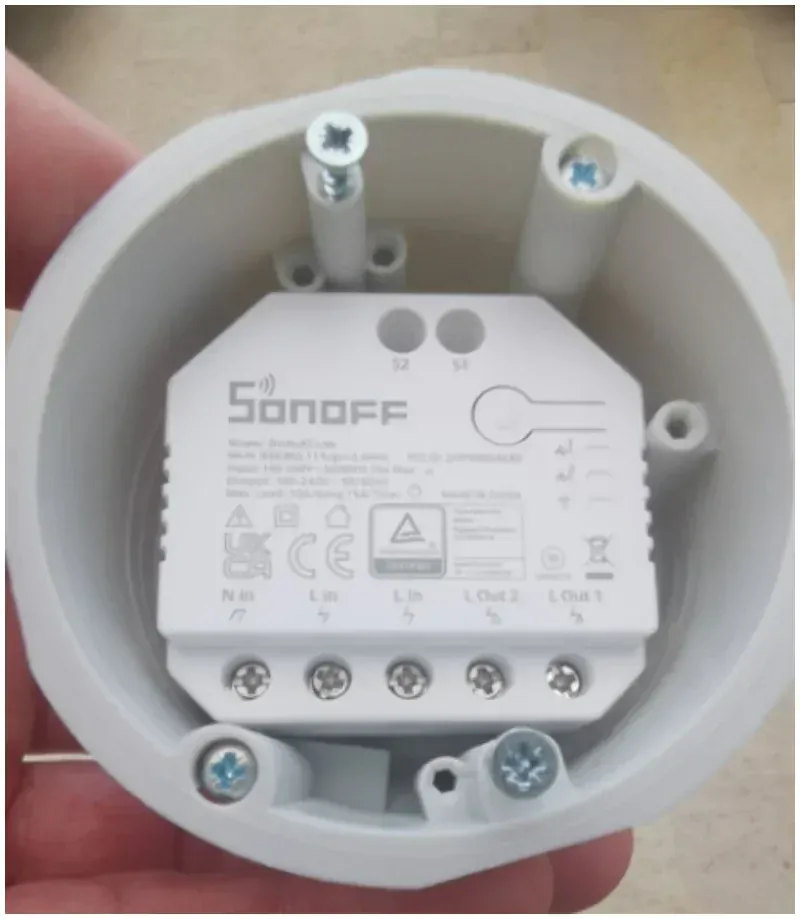

Vejde se pod klasický vypínač do instalační krabice?
Samotný spínač se tam vejde, ale problém bývá s kabely — na ně už většinou není místo nebo se s nimi špatně manipuluje. Do středně hluboké krabice je vhodnější.
Lze ovládat žaluziové a roletové motory?
Ano, v režimu motor — doporučujeme pro motory bez vlastní řídicí jednotky. Po kalibraci umožňuje i částečné otevření/zavření.
Lze měřit dvě různé fáze jedním spínačem?
Ne. Vstupní fáze je společná pro oba výstupní okruhy, takže přístroj je vhodný pouze pro přepínání či spínání výstupů ze stejné fáze. Pro měření dvou fází je nutný dedikovaný měřič.
