eWelink 5V + RF

eWeLink 5V + RF je malý WiFi spínač Sonoff napájený 5 V, který umí jak běžné spínání zapnuto/vypnuto, tak krátké (0,7 s) beznapěťové spojení dvou kontaktů — ideální pro dálkové ovládání garážových vrat nebo vjezdových bran po internetu. Novou verzí navíc prošel o RF anténu, takže ho lze ovládat i bezdrátovými RF ovladači na frekvenci 433 MHz.

Ovládání RF ovladači (433 MHz)

Tato verze spínače má vestavěnou RF anténu, takže ji vedle WiFi a aplikace ovládáte i bezdrátovými RF ovladači na frekvenci 433 MHz. K jednomu spínači můžete napárovat až 14 RF ovladačů. RF ovladače nejsou součástí balení.

• Přidání RF ovladače — podržte tlačítko (to blíže středu spínače) asi 5 sekund, poté stiskněte tlačítko na RF ovladači, kterým chcete spínač ovládat.
• Mazání RF ovladačů — stiskněte stejné tlačítko po dobu asi 10 sekund.

Oblasti využití

• Dálkové ovládání garážových vrat a vjezdových bran — paralelně ke stávajícímu tlačítku
• Spínání libovolného okruhu přes beznapěťové relé (i 230 V AC — okruhy jsou galvanicky oddělené)
• Zapínání PC krátkým impulzem (princip stejný jako u tlačítka POWER)
• Automatizace zavlažování, čerpadel a dalších spotřebičů přes aplikaci i scény

Klíčové vlastnosti

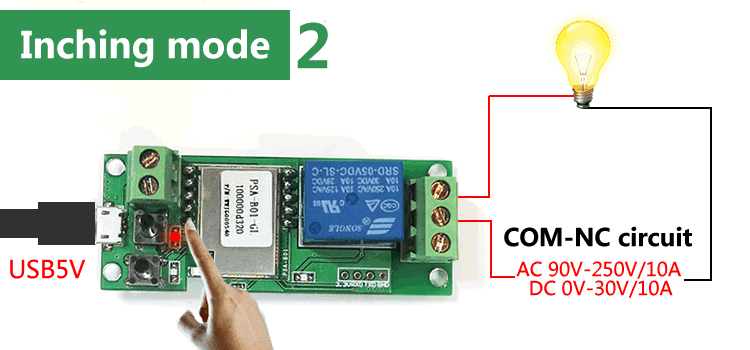

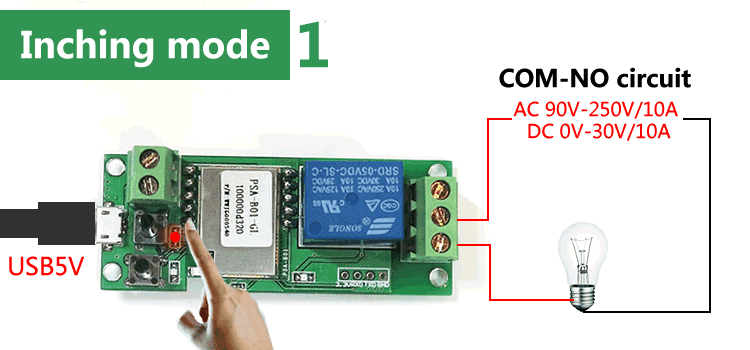

• Dva režimy spínání — Self-locking (trvalé sepnutí, dokud nevypnete) a Inching (po sepnutí se po 0,7 s sám vypne); mezi režimy se přepíná HW tlačítkem na spínači.
• Beznapěťové relé NO / COM / NC — galvanicky oddělené od napájení, sepnete jím prakticky cokoliv až do 10 A.
• WiFi + RF — ovládání z aplikace odkudkoliv po internetu i bezdrátovými RF ovladači 433 MHz (až 14 ks).
• Napájení 5 V — přes micro USB (nabíječka na telefon, USB port počítače) nebo přes napájecí svorkovnici (také 5 V DC).
• 3 indikační LED — pracovní mód, stav WiFi a stav relé.
• Podpora Tasmota — do spínače lze nahrát firmware Tasmota.

Jak to funguje a zapojení

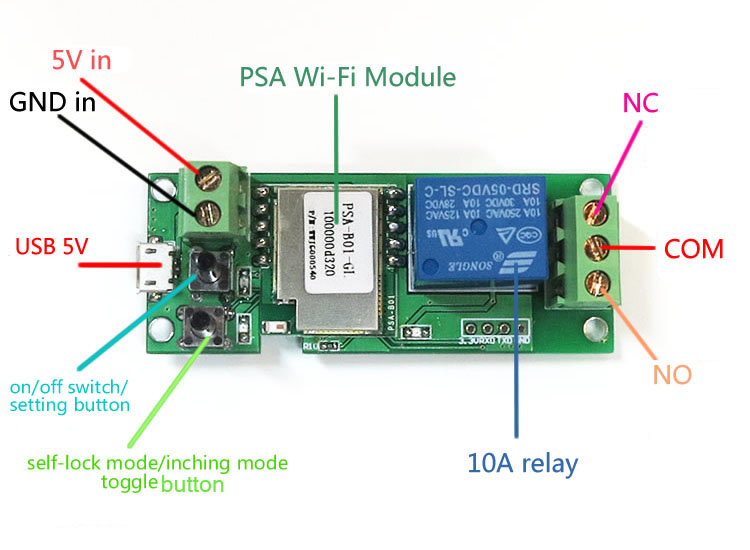

Spínač má oddělené napájení a oddělené ovládané relé. Napájíte ho 5 V (micro USB nebo svorkovnice), na relé pak připojíte vlastní okruh. Pro ovládání vrat či brány se relé připojí paralelně ke stávajícímu tlačítku pohonu a krátkým impulzem ho sepne. Spínač přidáte do aplikace eWeLink, odkud ho ovládáte odkudkoliv po internetu, případně automatizujete přes scény (např. spínání podle teploty či času).

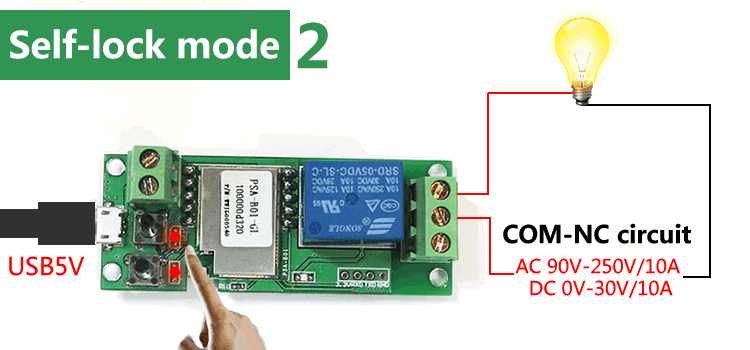

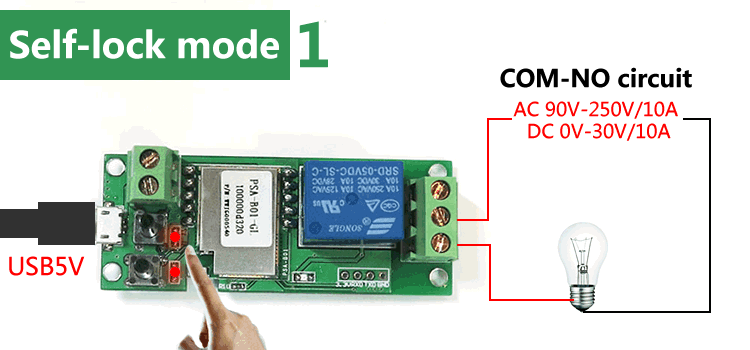

Kontakty relé: COM a NO (normally open) jsou při vypnutém spínači rozpojeny a zapnutím se spojí; COM a NC (normally closed) jsou při vypnutém spínači spojeny a zapnutím se rozpojí.

Při použití jako „ovladač" vrat či brány spínač sám neumí sledovat stav (nepozná, zda jsou vrata otevřená či zavřená) — v aplikaci je vždy zobrazen jako vypnutý a sepne se jen na 0,7 s.

Ilustrační video je k podobnému spínači, který je navíc možno napájet 7-32 V.

Kompatibilita

• Platforma Sonoff / eWeLink přes WiFi — ovládání aplikací eWeLink (Android, iOS).
• RF 433 MHz — bezdrátové RF ovladače (až 14 ks na jeden spínač).
• Hlasoví asistenti přes účet eWeLink — Google Home, Amazon Alexa.
• Firmware Tasmota (lze nahrát, např. pro ovládání přes MQTT / Home Assistant).

Specifikace

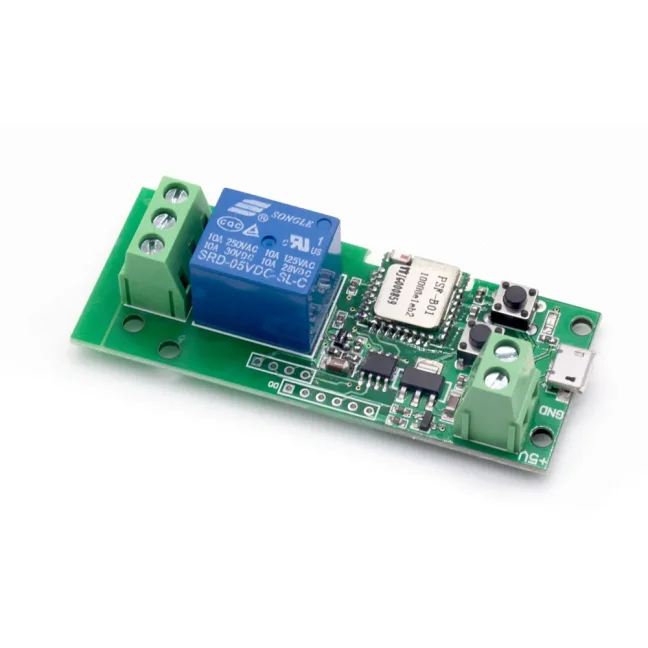

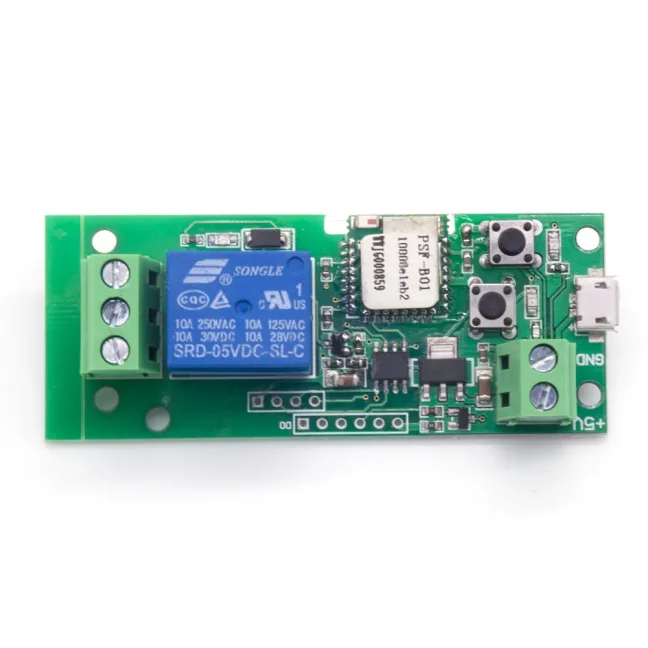

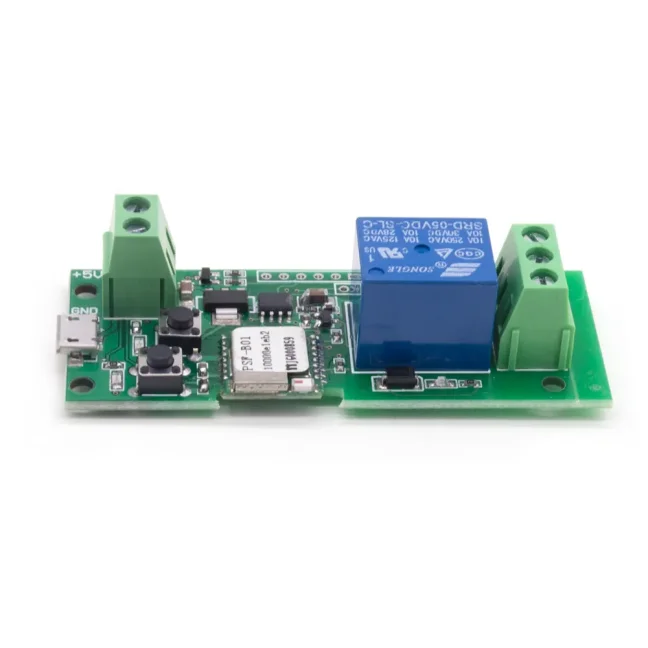

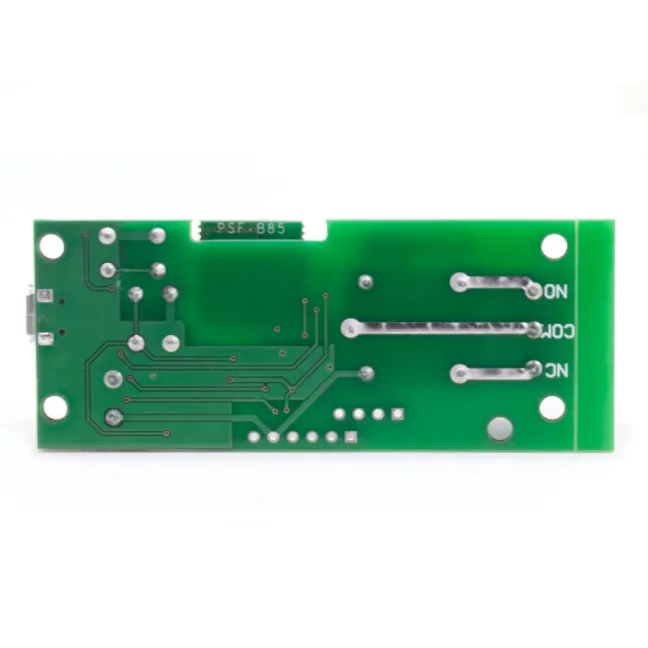

Foto je ilustrativní, ve skutečnosti je spínač vybaven i RF anténou. Dodáváno bez plastové krabice (viz obrázky).

FAQ — časté dotazy

Mohu spínač napájet 3 V nebo 12 V?

Ne. Pro napájení potřebuje 5 V (micro USB kabelem nebo na napájecí svorkovnici). Na 3 V z tužkových baterií nepoběží a 12 V do napájení nedávejte. Pokud potřebujete napájení i spínání 12 V, je vhodnější verze Sonoff 5V/7-32 V.

Jaké napětí je na výstupu relé?

Na relé žádné napětí není — spíná pouze to, co na něj přivedete. Okruh napájení spínače a okruh relé jsou galvanicky oddělené, takže na relé můžete připojit i 230 V AC.

Umí spínač sledovat, zda jsou vrata otevřená nebo zavřená?

Ne. Při použití jako „ovladač" vrat či brány spínač jen pošle krátký impulz a v aplikaci je vždy zobrazen jako vypnutý. Sledování stavu (otevřeno/zavřeno) tento modul neumí.

Funguje spínač i bez připojení k internetu?

Ano. Aplikace eWeLink má funkci „LAN mode" (vpravo nahoře, tři tečky → „Povolit LAN síť"). Pokud vypadne internet, ale lokální WiFi jede dál, ovládáte všechny spínače po místní síti.

Jak nastavím režim Inching, když je ve spínači Tasmota?

U Tasmoty nepoužívejte HW tlačítko pro inching — nechte spínač v self-lockingu a inching nastavte v konzoli příkazem „PulseTime x", kde x je prodleva v desetinách vteřiny (např. PulseTime 10 vypne spínač 1 sekundu po zapnutí).

Z kolika telefonů jde spínač ovládat?

Zařízení se nepáruje k telefonu, ale do vašeho účtu eWeLink, ke kterému se dostanete z jakéhokoliv telefonu. Ze svého účtu pak můžete zařízení nasdílet dalším uživatelům — u free účtu až 20 sdílení, u placeného až 100.

Spínač po výpadku proudu sám sepne vrata — co s tím?

Zkontrolujte v aplikaci nastavení „power on state" (stav po zapnutí napájení). Pokud relé po obnovení napájení i tak nestandardně cvaká, jde o závadu kusu a doporučujeme reklamaci.

Zvládne jedno relé otevřít i zavřít vrata?

Záleží na pohonu vrat. Některé pohony mají dva páry kontaktů (zvlášť pro otevření a zavření) — pak je potřeba na každý pár jeden spínač, tedy dva kusy. Většina pohonů má ale jen jeden kontakt, kterému stačí jeden spínač.

Spínač sám náhodně sepne (otevře vrata) — čím to může být?

Nejčastěji tím, že je ke spínači spárované nějaké jiné (i cizí) RF zařízení. Smažte všechny RF ovladače (podržením tlačítka u středu spínače asi 10 sekund) a spínač znovu napárujte — nové WiFi párování zároveň provede reset.

Lze do spínače nahrát Tasmotu?

Ano, nahrání Tasmoty tyto spínače podporují. Nedělá se to přes piny na desce, ale Tx a Rx se připojují přímo na čipu.
