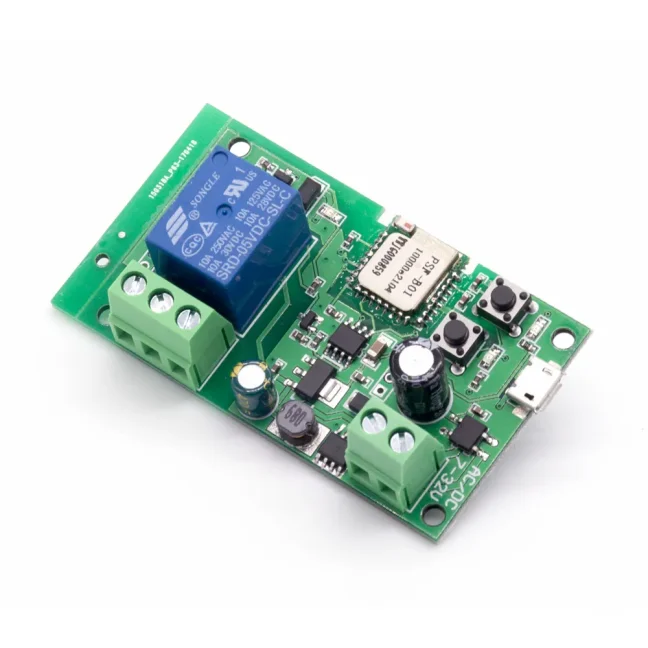

eWelink 5V/7-32V + RF
WiFi spínač Sonoff 5V/7-32V + RF je univerzální relé pro nízkonapěťové ovládání. Zvládne běžné spínání (zapnuto/vypnuto) i krátký beznapěťový impuls (0,7 s) pro ovládání garážových vrat a vjezdových bran. Ovládat ho lze přes internet aplikací eWeLink i pomocí RF ovladačů na 433 MHz.
Oblasti využití
- Ovládání garážových vrat a vjezdových bran — paralelní připojení ke stávajícímu nástěnnému tlačítku umožní vzdálené otevírání odkudkoliv po internetu
- Spínání zařízení s různým napájecím napětím díky beznapěťovému reléovému kontaktu
- Zapínání a vypínání LED pásku
- Ovládání zařízení, kde se hodí nízké napájecí napětí 5 V nebo 7–32 V
Klíčové vlastnosti
- Dvojí napájení — 5 V DC přes micro USB konektor (nabíječka na telefon, USB port počítače) nebo 7–32 V AC/DC na svorkovnici
- Dva pracovní režimy — trvalé spínání (zapnuto/vypnuto) nebo režim inching (krátký impulsní sepnutí)
- Beznapěťový reléový kontakt — výstupy COM, NO a NC, relé je galvanicky oddělené od napájení
- Podpora RF ovladačů 433 MHz — k jednomu spínači lze napárovat až 14 RF ovladačů (nejsou součástí balení)
- Zatížení relé až 10 A a životnost přes 10 milionů sepnutí
- Tři LED diody indikují pracovní mód, stav WiFi a stav relé
Jak to funguje a zapojení

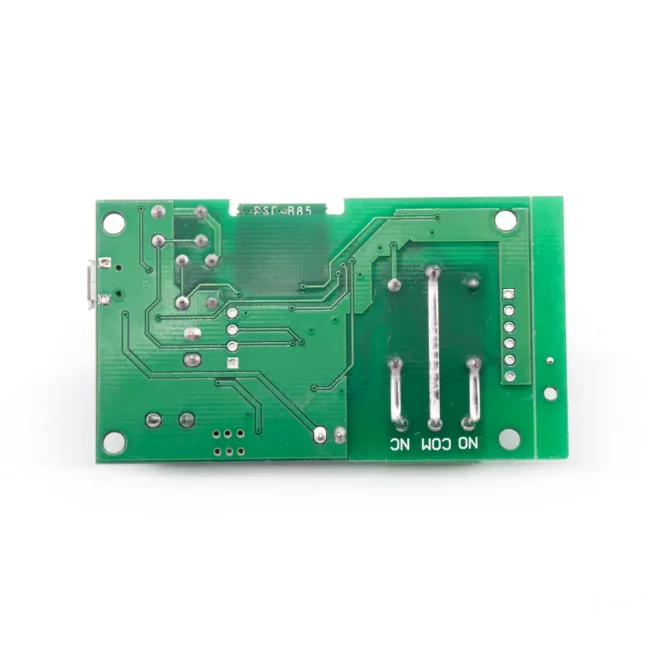

NO
COM
NC
Připojení kontaktů na COM a NO (normally open) – je-li spínač vypnutý, jsou tyto kontakty rozpojeny. Zapnutím spínače dojde k jejich spojení.
Připojení kontaktů na COM a NC (normally closed) – je-li spínač vypnutý, jsou tyto kontakty spojeny. Zapnutím spínače dojde k jejich rozpojení.
Při paralelním připojení ke stávajícímu tlačítku ovládání garážových vrat nebo vjezdové brány umožňuje vzdálené ovládání po internetu odkudkoliv na světě. Při použití jako „ovladač" vrat či brány samotný spínač neumožňuje sledování stavu (nepozná, zda jsou vrata otevřena či zavřena) – v aplikaci bude vždy vidět jako vypnutý a sepne se jen na 0,7 s po zapnutí. V režimu inching lze dobu sepnutí nastavit v aplikaci v rozsahu 0,5 s až 60 minut.
RF ovladače
Tento WiFi spínač podporuje i ovládání pomocí RF ovladačů. Můžete jich k jednomu spínači napárovat až 14. RF ovladače nejsou součástí balení a je potřeba je dokoupit zvlášť.
Pro přidání RF ovladače stiskněte tlačítko (to blíže středu spínače) po dobu asi 5 sekund. Poté stiskněte tlačítko na RF ovladači, kterým chcete spínač ovládat. Mazání RF ovladačů provedete stisknutím stejného tlačítka po dobu asi 10 sekund.
Kompatibilita
- Aplikace eWeLink (Android i iOS) — ovládání přes internet, plánovač, časovač a nastavení režimu inching
- RF ovladače na frekvenci 433 MHz (až 14 ks na jeden spínač)
- WiFi 2,4 GHz (pásmo 5 GHz spínač nepodporuje)
Specifikace
| Rozměry | 69 × 42 × 20 mm |
| Napájení | 5 V DC nebo 7–32 V AC/DC |
| LED diody | 3 (pracovní mód, WiFi status, relé zapnuto/vypnuto) |
| Spotřeba | < 1 W |
| Pohotovostní proud | 80 mA |
| Max. proudové zatížení relé | 10 A |
| Životnost relé | více než 10 milionů sepnutí |
| Max. čas sepnutí relé | 15 ms |
| Max. čas rozepnutí relé | 5 ms |
| Pracovní teplota | 0 °C – 40 °C |
| Pracovní vlhkost | 40 % – 80 % RH |
| Podpora RF | ano, 433 MHz (RF ovladače nejsou součástí balení) |
| Max. počet RF ovladačů | 14 |
Dodáváno bez plastové krabice (viz obrázky). Foto je ilustrativní, ve skutečnosti je spínač vybaven i RF anténou. Do tohoto spínače již nelze nahrát firmware Tasmota – používá jiný čip.
FAQ — časté dotazy
Jaké napájecí napětí spínač přijme?
Spínač lze napájet 5 V DC přes micro USB nebo 7–32 V AC/DC na svorkovnici. Napájení 24 V tedy bez problému zvládne.
Dá se nastavit doba sepnutí v režimu inching?
Ano. Tlačítkem na desce se zapne režim inching s automatickým vypnutím po 1 s, jinou dobu (0,5 s až 60 minut) lze nastavit přímo v aplikaci eWeLink.
Lze ovládat dvě zařízení (např. garáž i bránu) jedním spínačem?
Ne, pro každé zařízení je potřeba samostatný spínač. Pro dvě zařízení použijte buď dva tyto spínače, nebo dvoukanálovou variantu eWeLink 5V/7-32V 2CH RF.
Podporuje spínač WiFi 5 GHz?
Ne, spínač pracuje pouze na pásmu WiFi 2,4 GHz. To zvládne každý běžný router.
Kolik RF ovladačů lze spárovat a jak na to?
K jednomu spínači lze napárovat až 14 RF ovladačů na 433 MHz. Pro přidání podržte tlačítko blíže středu spínače asi 5 sekund a poté stiskněte tlačítko na RF ovladači. Mazání provedete podržením stejného tlačítka asi 10 sekund. RF ovladače nejsou součástí balení.
Dá se spínač použít venku, např. na bránu, při provozní teplotě 0–40 °C?
Výrobce uvádí provozní teplotu 0–40 °C, ale spínačům nízká teplota nevadí — vadí jim vzdušná vlhkost, která by na nich mohla kondenzovat. Pokud je spínač trvale pod napájením, jeho teplota bude vždy o pár stupňů vyšší než teplota vzduchu a vlhkost na něm kondenzovat nemůže. Doporučujeme umístit jej do krabičky chránící před deštěm.
Dostanu na výstupu relé stejné napětí, jaké přivedu na napájení?

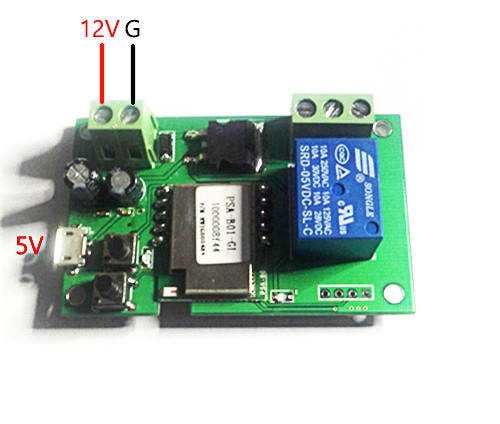

Ne přímo — relé je galvanicky oddělené od napájení, takže na jeho výstupu samo o sobě žádné napětí nenaměříte. Pokud potřebujete na výstupu spínat napětí, lze spínač zapojit tak, že např. + vodič napájecího napětí 12 V přivedete současně na napájení i na kontakt COM relé; toto napětí pak spínáte na výstup NO.
Budou se dva tyto spínače umístěné těsně vedle sebe vzájemně rušit?
Ne, nebudou se rušit. Vedle sebe můžete bez problému provozovat i více těchto jednokanálových spínačů.
