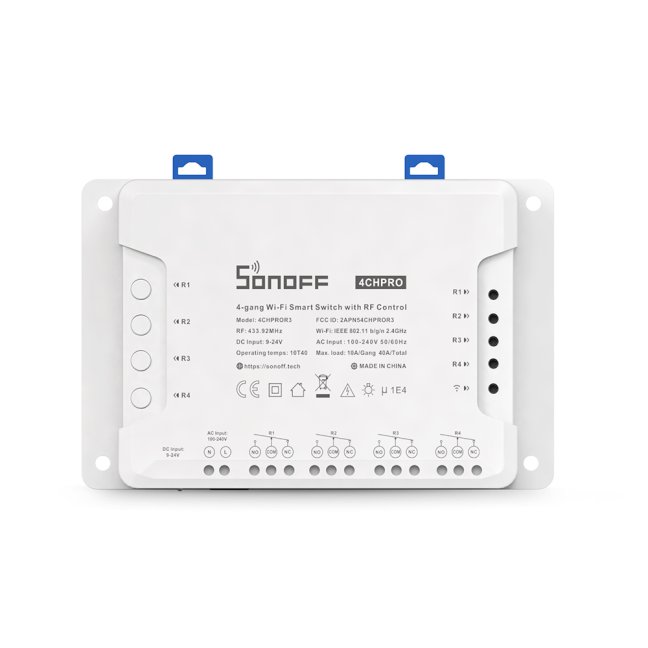

Sonoff 4CH PRO R3

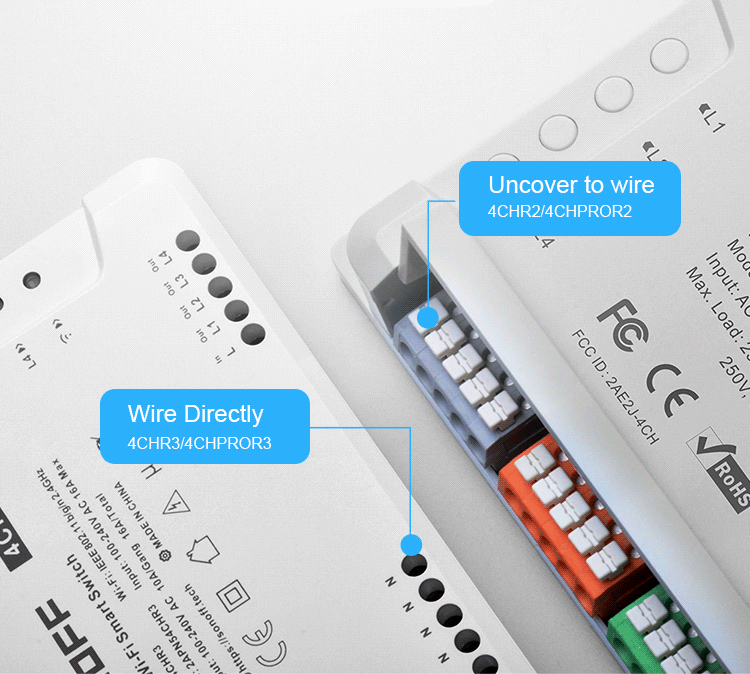

Sonoff 4CH PRO R3 je univerzální 4kanálový WiFi a RF spínač do rozvaděče na DIN lištu. Umí ovládat čtyři zařízení nezávisle na sobě, přepínat polaritu DC motorů nebo ovládat rolety a žaluzie. Verze R3 přináší vylepšenou konstrukci, snadnější montáž a pevnější uchycení kabelů.
Oblasti využití
- Nezávislé spínání 4 samostatných elektrických okruhů (osvětlení, spotřebiče, ventilátory)
- Ovládání rolet a žaluzií — dvě relé na jednu žaluzii (nahoru/dolů), jedním spínačem tak ovládáte 2 žaluzie
- Ovládání garážových vrat
- Změna polarity DC motorů
- Spínání různých napětí současně — díky galvanickému oddělení relé můžete na každém relé spínat něco jiného (např. 12 V DC a 230 V AC zároveň)
Klíčové vlastnosti
- 4 nezávislé kanály — vzdálené i lokální zapnutí/vypnutí čtyř okruhů
- Tři pracovní režimy — Selflock (nezávislé přepínání), Interlock (vždy zapnutý jen jeden kanál — vhodné pro rolety, žaluzie, vrata) a Inching (kanál se sám vypne po nastavené prodlevě 0,5–3600 s)
- WiFi i RF 433 MHz — každý kanál podporuje až 4 RF ovladače; jedním RF tlačítkem měníte stav jednoho kanálu
- Galvanicky oddělená relé — napájení je odděleno od spínacích relé, můžete ovládat libovolné obvody bez ohledu na způsob napájení
- Časové programování a chytré scény — přímo v paměti spínače 8 časovačů, přes scény v aplikaci eWeLink stovky dalších
- Hlasové ovládání — integrace s Amazon Alexa, Google Home a dalšími
- Montáž na DIN lištu, odolný kryt z ohnivzdorného PC materiálu
Jak to funguje a zapojení
Spínač lze napájet ze sítě 230 V AC (100–240 V AC) nebo přes konektor 9–23 V DC. Protože jsou spínací relé galvanicky oddělena od napájení i mezi sebou navzájem, přivedete na kontakty COM jednotlivých relé to, co chcete spínat — co přivedete, to relé sepne. Ovládat lze spínač třemi způsoby: tlačítky přímo na zařízení, RF ovladači na frekvenci 433 MHz nebo přes WiFi z aplikace eWeLink. Pracovní režim a prodlevu vypnutí nastavíte (na rozdíl od starší verze R2) přímo v aplikaci eWeLink.

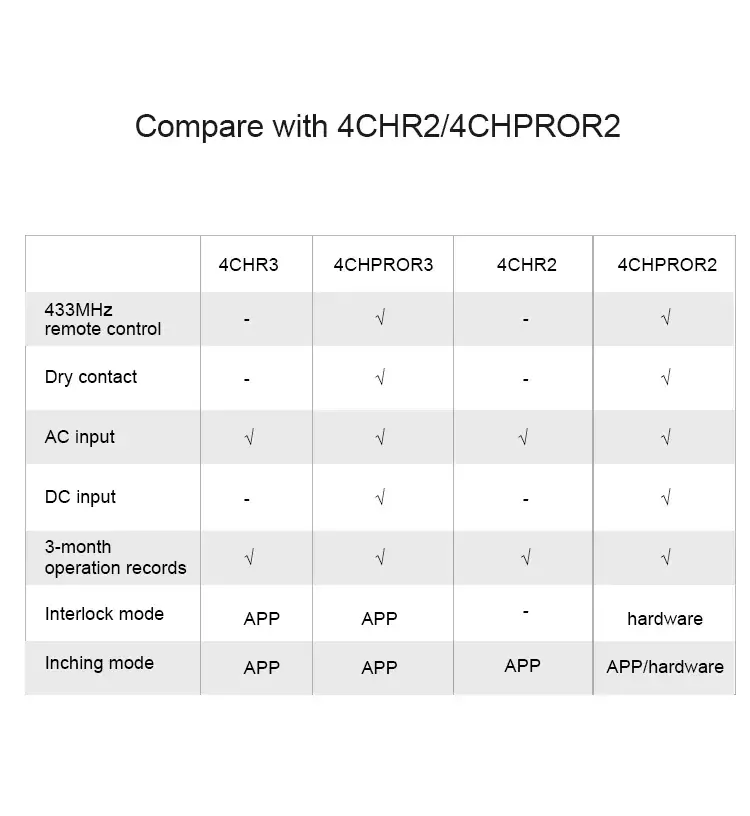

Porovnání s předešlou verzí

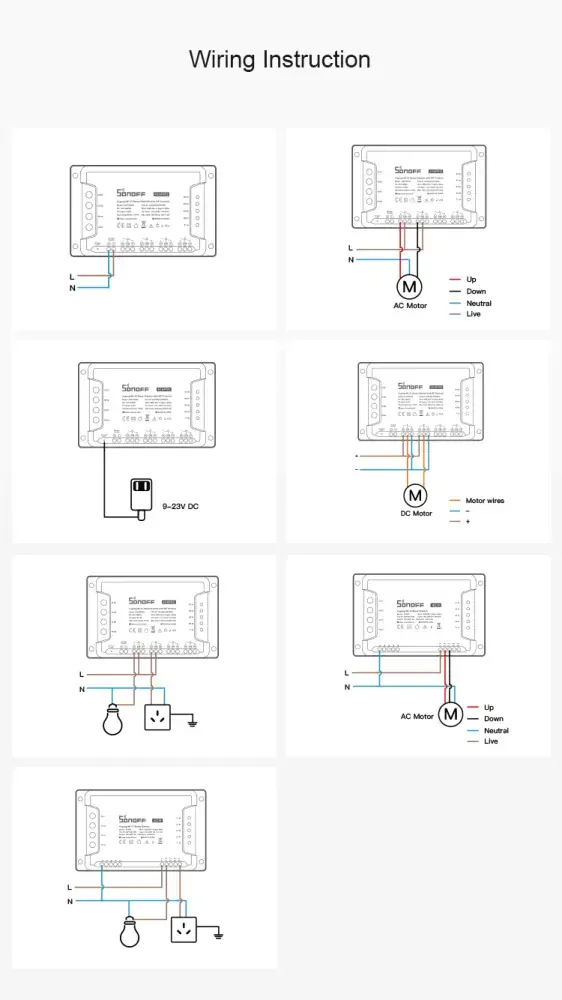

Schéma zapojení
Párování a mazání RF ovladačů
- Párování — na spínači podržte HW tlačítko kanálu, dokud dioda daného kanálu jednou neblikne, tlačítko uvolněte a poté stiskněte tlačítko RF ovladače, kterým chcete kanál ovládat. Dioda blikne znovu 1× a tím signalizuje úspěšné spárování. Pro každý kanál postup opakujte zvlášť.
- Mazání — podržte HW tlačítko kanálu, dokud červená dioda neblikne 2×, poté rychle stiskněte tlačítko spárovaného ovladače. Dioda blikne znovu 1× — RF ovladač je smazán. Pro každý kanál postup opakujte zvlášť.
Sonoff 4CH PRO R3 podporuje až 4 RF ovladače na každý kanál.
Kompatibilita
- Aplikace eWeLink pro iOS a Android
- RF ovladače na frekvenci 433 MHz z naší nabídky
- Hlasové asistenty Amazon Alexa, Google Home a podobné
- Propojení s dalšími systémy přes eWeLink (např. SmartThings, IFTTT) — rozšiřuje možnosti programování a automatizací

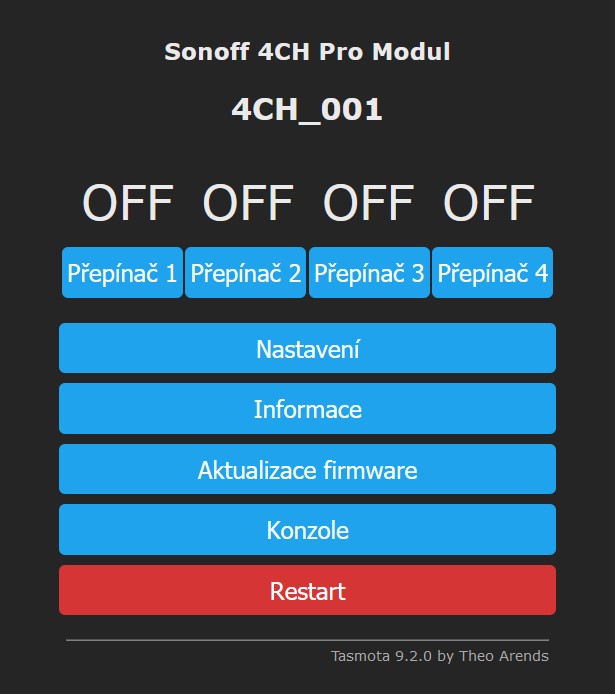

Tasmota
Do tohoto spínače umíme nahrát alternativní firmware Tasmota. Funkce RF ovladačů zůstává zachována (párování probíhá stejně jako s originálním firmwarem) a lokálně Tasmota umožňuje nastavit 16 časovačů.
Specifikace
| Počet kanálů | 4 (nezávislé, galvanicky oddělené) |
| Maximální zátěž | 10 A na kanál (max 4× 10 A) |
| Napájení | 100–240 V AC nebo 9–23 V DC (konektor Jack 5,5 / 2,1 mm) |
| WiFi | 2,4 GHz, standard 802.11 b/g/n |
| WiFi zabezpečení | WPA-PSK / WPA2-PSK |
| RF ovládání | 433 MHz, až 4 ovladače na kanál |
| Časovače v paměti | 8 na celé zařízení (dále stovky scén v aplikaci) |
| Prodleva (režim Inching) | 0,5–3600 s |

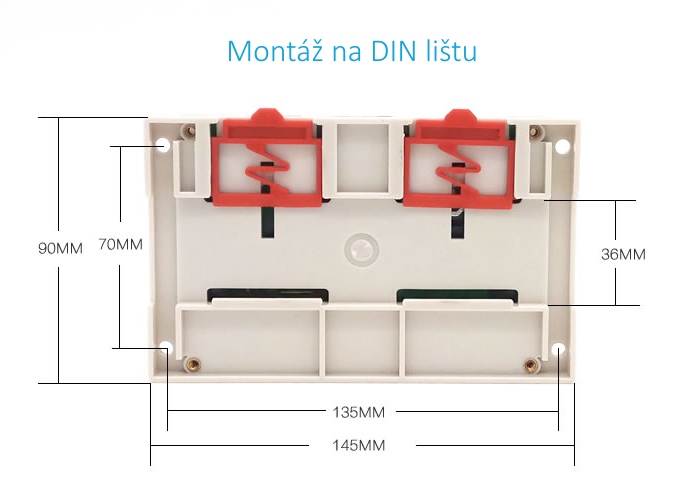

| Rozměry | 145 × 90 × 40 mm |
| Pracovní teplota | 0 °C – 40 °C |
| Barva | Bílá |
| Montáž | DIN lišta |
| Certifikace | CE, FCC, RoHS |
FAQ — časté dotazy
Můžu spínačem ovládat současně různá napětí?
Ano. Spínací relé jsou galvanicky oddělená od napájení i navzájem, takže na každém relé můžete spínat něco jiného — třeba na jednom 230 V AC a na druhém 12 V DC. Spínač přitom napájíte buď z 230 V AC, nebo 9–23 V DC.
Jak ovládat spínač tlačítkem na zdi?
Kromě tlačítek přímo na zařízení a aplikace eWeLink lze spínač ovládat RF ovladači na 433 MHz. Pomocí scén v eWeLink můžete jednotlivé kanály spínat i jinými WiFi vypínači. Jedno RF tlačítko mění stav jednoho kanálu.
Kolik časovačů zvládne?
Přímo do paměti spínače lze uložit 8 časovačů na celé zařízení. Pomocí scén v aplikaci eWeLink jich lze vytvořit mnohem víc (ve free verzi až 300 scén).
Lze připojit drátové čidlo (např. PIR nebo dveřní kontakt)?
Na originálním firmwaru ne — Sonoff 4CH PRO R3 nemá vstup pro detekci spojení kontaktů. Stav vrat či dveří lze řešit doplněním samostatného čidla (např. dveřní/okenní senzor) a propojením scénou v eWeLink.
Jde připojit měřič teploty a vlhkosti?
S originálním firmwarem ne. S firmwarem Tasmota ano — vyžaduje to však připájení čidla na volné GPIO na desce.
Jaký je napájecí konektor a lze napájet 12 V?
Jde o klasický souosý konektor Jack o průměru 5,5 / 2,1 mm. Spínač lze napájet nízkým DC napětím 9–23 V i ze sítě 230 V AC.
Lze jedním RF tlačítkem spínat více kanálů najednou?
Technicky to lze nastavit, obecně to ale nedoporučujeme. Občas se může stát, že signál z ovladače zachytí jen jeden z kanálů a stavy se rozsynchronizují. Pro dvoukřídlá vrata je vhodnější řešení s odděleným ovládáním obou křídel.
Funguje interlock i mezi dvěma spínači, když potřebuji 8 výstupů?
Ne. Režim Interlock funguje vždy jen v rámci jednoho zařízení (mezi jeho čtyřmi kanály). Zajistit interlock mezi dvěma samostatnými spínači 4CH PRO R3 přímo nelze.
V jakém režimu je spínač po vybalení?
Z výroby je defaultně v režimu Selflock (samostatné nezávislé spínání kanálů) — není potřeba nic nastavovat. Ostatní režimy nastavíte v aplikaci eWeLink.
Jde dosah RF ovladače rozšířit opakovačem nebo zesilovačem?
Ne. RF přenos na 433 MHz je přímá komunikace, kterou opakovačem zesílit nelze. Sám spínač je navíc jen přijímač — signál vysílají pouze RF ovladače. Pokud je dosah nedostatečný, řešením je přiblížit ovladač nebo využít ovládání přes WiFi (eWeLink).
