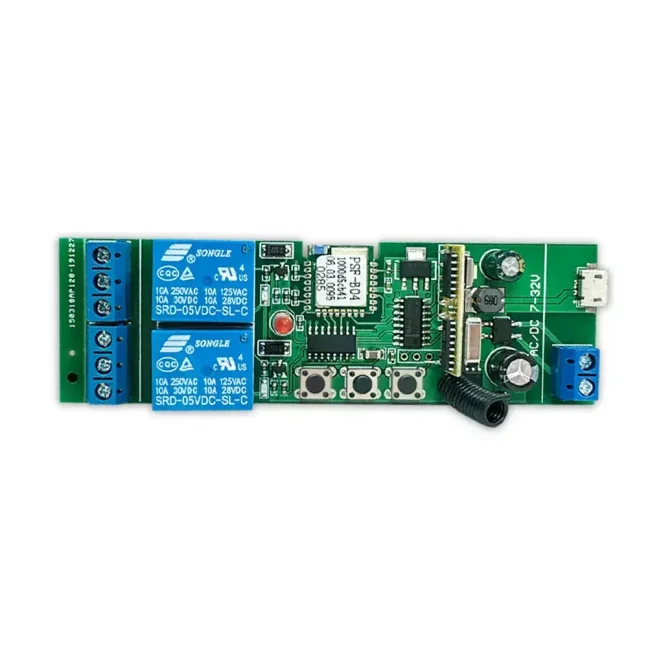

eWeLink 5V/7-32V 2CH RF + plastový box
Dvoukanálový WiFi a RF spínač eWeLink 5V / 7–32V s plastovou krabičkou. Dvě nezávislá relé ovládáte z telefonu přes internet i bezdrátovým RF ovladačem na 433 MHz. Díky beznapěťovým kontaktům a třem pracovním režimům posloužíte s ním pro běžné spínání i pro krátké sepnutí kontaktů, například na ovládání garážových vrat nebo vjezdové brány.
Oblasti využití
- Ovládání garážových vrat nebo vjezdové brány paralelním připojením ke stávajícímu tlačítku
- Běžné spínání dvou nezávislých okruhů (zapnuto/vypnuto)
- Krátké beznapěťové spojení dvou kontaktů (impulzní sepnutí)
- Ovládání žaluzií nebo změna polarity stejnosměrných motorů (režim Interlocking)
Klíčové vlastnosti
- Dvě nezávislá relé — každý kanál ovládáte zvlášť z aplikace i RF ovladačem
- WiFi i RF 433 MHz — spínejte přes internet odkudkoliv nebo bezdrátovým RF ovladačem (až 14 ovladačů na jeden kanál; ovladače nejsou součástí balení)
- Beznapěťové kontakty NO / COM / NC — oddělená napájecí a spínaná část, spínat lze cokoliv bez ohledu na napájení
- 3 pracovní režimy — Selflocking, Interlocking a Inching, přepínatelné hardwarově na desce nebo softwarově v aplikaci
- Nastavitelná prodleva (Inching) — hardwarově pevně cca 1 s, softwarově 0,5 s až 3600 s, nezávisle pro každý kanál
- Plastová krabička v balení — relé má prodloužená tlačítka, která prochází otvory krabičky
- Podpora Tasmota

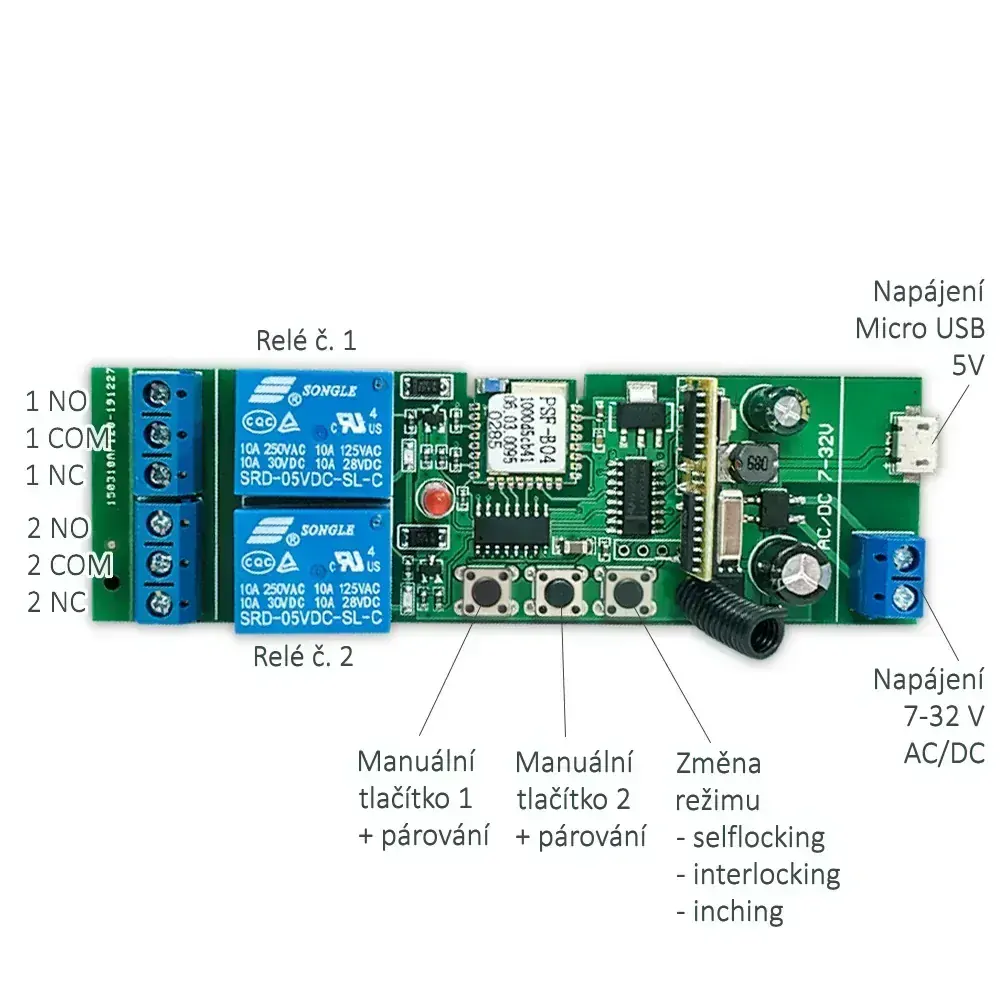

Jak to funguje a zapojení
Spínač napájíte buď 5V DC přes micro USB konektor (telefonní nabíječkou, USB portem z počítače), nebo 7–32 V AC/DC na svorkovnici. Spínaná část je oddělená od napájení, takže relé může spínat cokoliv — například 230 V AC do 10 A nebo 30 V DC do 10 A — bez ohledu na napájecí napětí.
Kontakty COM a NO (normally open) jsou při vypnutém spínači rozpojené a zapnutím se spojí. Kontakty COM a NC (normally closed) jsou při vypnutém spínači spojené a zapnutím se rozpojí.
Při paralelním připojení ke stávajícímu tlačítku ovládání garážových vrat nebo brány umožňuje vzdálené ovládání po internetu odkudkoliv na světě. Při použití jako „ovladač" vrat či brány samotný spínač neumožňuje sledování stavu (nepozná, zda jsou vrata otevřena, či zavřena) — v aplikaci je vždy vidět jako vypnutý a sepne se jen na cca 0,7 s.
Párování a režimy
Párování s aplikací eWeLink: stiskněte a držte jedno z ovládacích tlačítek (relé 1 nebo 2), dokud červená LED nezačne blikat.
Párování RF ovladače: stiskněte tlačítko daného kanálu cca 4 sekundy, dokud se nerozsvítí modrá LED, poté stiskněte tlačítko na RF ovladači — modrá LED blikne na znamení úspěšného spárování. Pro druhý kanál postup zopakujte jiným tlačítkem.
Mazání RF ovladačů: stiskněte dané tlačítko na spínači a držte asi 15 sekund (nejdříve se rozsvítí modrá LED, pak začne blikat červená a nakonec modrá zhasne), pak tlačítko pusťte a stiskněte tlačítko RF ovladače. Smažou se všechny spárované ovladače na daném kanálu.
Opakovaným stisknutím tlačítka přepínáte mezi režimy: Selflocking (normální nezávislé zapínání a vypínání obou kanálů), Interlocking (zapnutý může být jen jeden kanál, zapnutím druhého se první vypne) a Inching (relé se po zapnutí samo vypne po cca 1 s). Funkce Interlock a Inching aktivujte buď hardwarově na desce, nebo softwarově v aplikaci — nikdy nekombinujte obojí najednou.
Nekombinujte hardwarové a softwarové zapínání těchto funkcí. Pokud chcete například zapnout Inching softwarově pro každý kanál zvlášť, přepněte spínač hardwarově do režimu Selflocking.
Kompatibilita
- Aplikace eWeLink — ovládání, nastavení režimů a prodlevy vypnutí (Inching)
- RF ovladače na frekvenci 433 MHz (nejsou součástí balení)
- Podpora Tasmota
Specifikace
| Počet nezávislých kanálů | 2 |
| Rozměry | 103 × 33 × 20 mm |
| Napájení | 5V DC nebo 7–32 V AC/DC |
| Max. proudové zatížení relé | 10 A |
| LED diody | 3 (WiFi status + stav obou relé) |
| Spotřeba | < 1 W |
| Pohotovostní proud | 80 mA |
| Životnost relé | více než 10 milionů sepnutí |
| Max. čas sepnutí / rozepnutí relé | 15 ms / 5 ms |
| Podpora RF | ano, 433 MHz |
| Max. počet RF ovladačů | 14 na jeden kanál |
| Prodleva vypnutí (Inching) | HW cca 1 s / SW 0,5 s až 3600 s |
| Pracovní teplota | 0 °C až 40 °C |
| Pracovní vlhkost | 40 % až 80 % RH |
Ilustrační video popisující základní vlastnosti podobného jednokanálového spínače Sonoff 5V/7–32V:
FAQ — časté dotazy
Lze spínač spárovat s originálním ovladačem od vrat (např. Hörmann)?
S originálním ovladačem Hörmann to nejde — používá vlastní šifrování. Pokud navíc máte originální ovladač k vratům, ovládáte jím přímo řídicí jednotku a tento spínač pro to nepotřebujete. Spínač spárujete s běžnými RF ovladači na 433 MHz.
Pozná spínač, zda jsou garážová vrata otevřená, nebo zavřená?
Ne. Při použití jako ovladač vrat samotný spínač stav nesleduje — v aplikaci je vždy vidět jako vypnutý a sepne se jen na cca 0,7 s. Kontrolu stavu nabízí až samostatný WiFi otevírač garážových vrat.
Jaký rozsah napětí může spínat?
Spínaná část je oddělená od napájení, takže relé spíná cokoliv do 10 A — například 230 V AC nebo 30 V DC — bez ohledu na to, čím je modul napájen.
Jsou RF ovladače součástí balení?
Nejsou. V balení je samotné relé s prodlouženými tlačítky a plastová krabička. RF ovladače na 433 MHz dokoupíte zvlášť, na jeden kanál jich lze spárovat až 14.
Jak nastavím impulzní sepnutí pro garážová vrata?
Použijte režim Inching. Prodlevu vypnutí nastavíte buď hardwarově přepínačem na desce (pevně cca 1 s), nebo softwarově v aplikaci eWeLink v rozsahu 0,5 s až 3600 s, a to nezávisle pro každý kanál. Hardwarové a softwarové nastavení téže funkce nekombinujte.
K čemu slouží tři pracovní režimy?
Selflocking je běžné nezávislé zapínání a vypínání obou kanálů. Interlocking dovolí mít zapnutý jen jeden kanál — vhodné například pro žaluzie nebo změnu polarity stejnosměrných motorů. Inching relé po zapnutí samo vypne po nastavené prodlevě, což se hodí pro impulzní ovládání vrat a bran.
