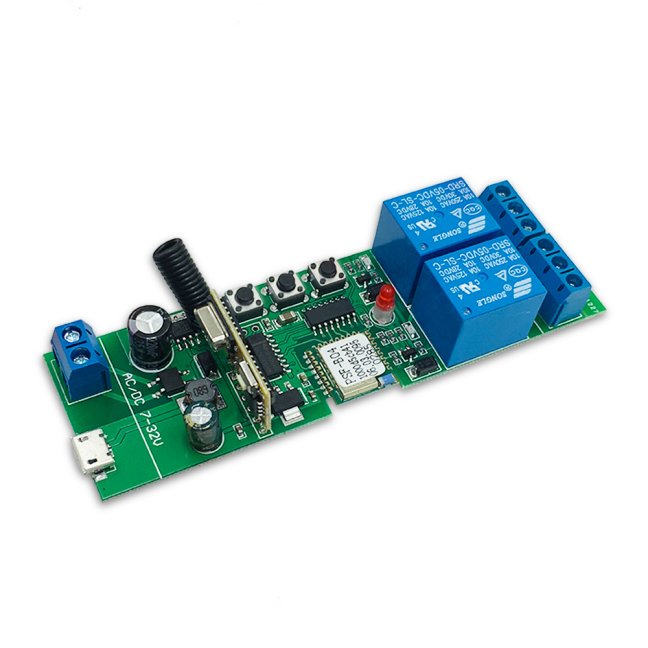

eWeLink 5V/7-32V 2CH RF

Dvoukanálový WiFi/RF spínací modul s aplikací eWeLink. Každé relé ovládáte nezávisle – pro běžné spínání (zapnuto/vypnuto) i pro krátké beznapěťové spojení dvou kontaktů, vhodné například k ovládání garážových vrat nebo vjezdových bran. Napájecí a spínaná část jsou oddělené, takže můžete spínat jiné napětí, než kterým modul napájíte.

Oblasti využití

• Dálkové spínání dvou nezávislých okruhů přes internet (každé relé zvlášť).
• Ovládání garážových vrat a vjezdových bran – paralelním připojením ke stávajícímu tlačítku umožní ovládání odkudkoliv.
• Ovládání žaluzií nebo změna polarity stejnosměrných motorů díky režimu Interlocking.
• Spínání zařízení s odlišným napětím, než kterým je modul napájen (napájecí a spínaná část jsou oddělené).

Klíčové vlastnosti

• 2 nezávislé kanály — každé relé ovládáte samostatně, ručně, přes aplikaci nebo RF ovladačem.
• WiFi + RF 433 MHz — kromě aplikace eWeLink lze každý kanál ovládat RF ovladači (až 14 ovladačů na jeden kanál; RF ovladače nejsou součástí balení).
• Beznapěťové kontakty NO/COM/NC — výstup lze zapojit jako rozpínací i spínací.
• 3 pracovní módy — Selflocking, Interlocking a Inching (viz níže).
• Funkce Inching — automatické vypnutí po nastavené době; hardwarově cca 1 s, softwarově přes aplikaci 0,5 s až 3600 s, nezávisle pro každý kanál. Nastavení je uloženo přímo ve spínači, takže se uplatní vždy bez ohledu na způsob sepnutí.
• Oddělené napájení a spínaná část — můžete spínat jiné napětí, než kterým napájíte.

3 pracovní módy

Opakovaným stisknutím příslušného tlačítka lze spínač postupně přepínat mezi režimy:

• Selflocking — normální zapínání a vypínání obou kanálů nezávisle na sobě (po zapnutí zůstává sepnutý, dokud jej nevypnete).
• Interlocking — zapnutý může být jen jeden kanál; při zapnutí druhého se první automaticky vypne (vhodné např. pro žaluzie nebo změnu polarity stejnosměrných motorů).
• Inching — relé se po zapnutí samo automaticky vypne (hardwarově cca po 1 s, vhodné např. pro garážová vrata).

Funkce Interlock a Inching aktivujete buď hardwarově přímo na desce spínače, nebo softwarově v aplikaci eWeLink. Při softwarovém nastavení lze funkci a prodlevu vypnutí zadat nezávisle pro každý kanál.

Nekombinujte hardwarové a softwarové zapnutí téže funkce – chcete-li ji nastavit softwarově, přepněte spínač hardwarově do režimu Selflocking.

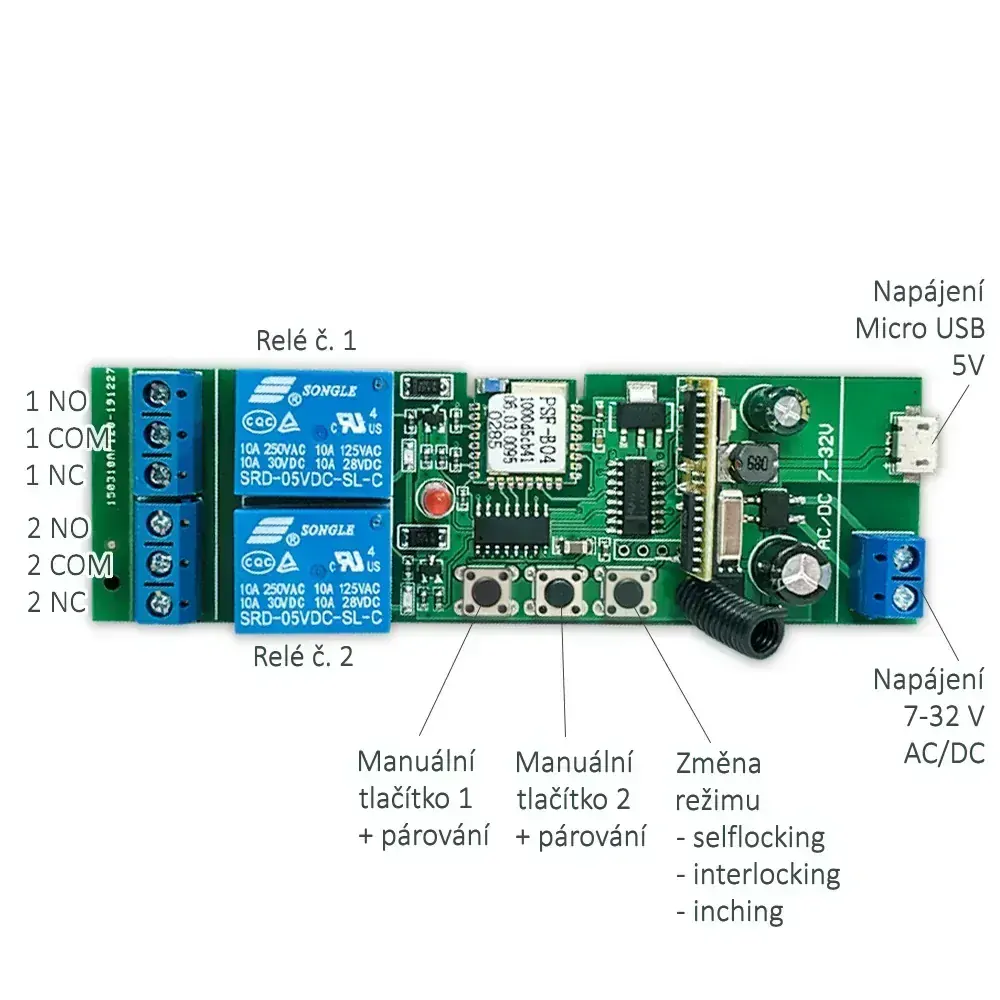

Jak to funguje a zapojení

Modul se napájí 5 V DC přes micro USB konektor (nabíječkou na telefon, USB portem počítače) nebo 7–32 V AC/DC na svorkovnici. Spínat pak může cokoliv (např. 30 V DC 10 A nebo 230 V AC do 10 A) bez ohledu na napájení, protože napájecí a spínaná část jsou oddělené.

Výstup má kontakty NO / COM / NC:

• COM a NO (normally open) — při vypnutém spínači jsou rozpojeny, zapnutím se spojí.
• COM a NC (normally closed) — při vypnutém spínači jsou spojeny, zapnutím se rozpojí.

Uvedení do režimu párování s eWeLink: stiskněte a držte jedno z ovládacích tlačítek (relé 1 nebo 2), dokud červená LED nezačne blikat.

Párování RF ovladače: stiskněte tlačítko daného kanálu cca 4 sekundy, dokud se nerozsvítí modrá LED, poté stiskněte tlačítko na RF ovladači – modrá LED blikne na znamení úspěšného spárování. Pro druhý kanál postup opakujte jiným tlačítkem.

Mazání RF ovladače: stiskněte dané tlačítko na spínači a držte asi 15 sekund (nejdříve se rozsvítí modrá LED, pak začne blikat červená a nakonec modrá zhasne), pak tlačítko pusťte a stiskněte tlačítko RF ovladače, který chcete smazat – smažou se všechny ovladače spárované na daném kanálu.

Při použití jako „ovladač" vrat či brány samotný spínač neumožňuje sledování stavu (nepozná, zda jsou vrata otevřená). V aplikaci bude vždy vidět jako vypnutý a sepne se jen na cca 0,7 s. Sledování stavu nabízí až Chytrý WiFi Otevírač Garážových Vrat.

Spínač (každé relé zvlášť) lze ovládat pomocí RF ovladačů na frekvenci 433 MHz (nejsou součástí balení).

Kompatibilita

• Platforma eWeLink (ovládání aplikací eWeLink, WiFi).
• RF ovladače na frekvenci 433 MHz (až 14 na jeden kanál; nejsou součástí balení).
• Scény a automatizace v rámci platformy eWeLink – modul lze v aplikaci spínat na základě dění z jiných zařízení eWeLink (např. podle teploty či pohybu) i ručně.
• Tasmota – do modulu lze nahrát firmware Tasmota (na dotaz, záleží na čipu relé).

Specifikace

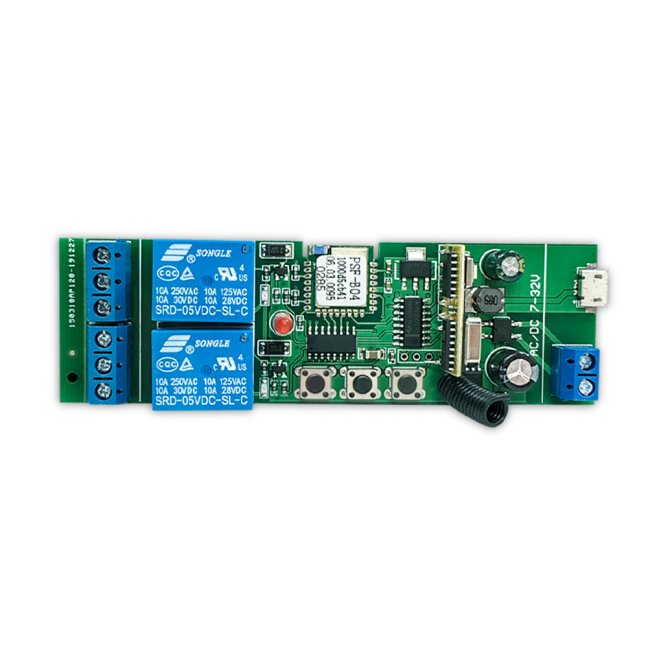

Dodáváno bez plastové krabice (viz obrázek).

FAQ — časté dotazy

Kolik RF ovladačů lze spárovat?

Až 14 RF ovladačů na každý kanál. Fungují všechny RF ovladače z naší nabídky.

Uplatní se nastavený softwarový Inching i při sepnutí RF tlačítkem?

Ano. Inching je nastavení uložené přímo ve spínači, takže se uplatní vždy, ať spínač zapnete jakkoliv.

Lze pomocí scén spínat relé podle teploty změřené na Sonoff TH10?

Ano. Lze vytvořit scény, které ovládají jednotlivá relé podle naměřené teploty – např. nad 25 °C zapnout relé 1, pod 25 °C vypnout relé 1 a zapnout relé 2.

Co platí pro označení kontaktů NC a NO, když se manuál liší od obrázku?

Vyrábělo se více verzí a značení se lišilo. Doporučujeme kontakty propípat měřákem.

Lze spárovat i jiné RF ovladače než z vaší nabídky (např. Nice)?

Fungují všechny RF ovladače z naší nabídky. U cizích ovladačů to nelze zaručit – nezáleží jen na frekvenci, ale i na dalších parametrech (např. plovoucí kód). Pokud se spárování nepodaří podle návodu, pravděpodobně daný ovladač kompatibilní není.

Funguje spárování se Sonoff PIR3-RF i bez internetu?

Ano. Spojení modulu s PIR čidlem (např. rozsvícení světla při pohybu) funguje i bez dostupného internetu.

Lze v aplikaci nastavit, kdy a na jak dlouho má relé sepnout?

Ano. V aplikaci lze naplánovat čas sepnutí i délku sepnutí (např. spustit motor v 17:00 na 20 sekund).

Jak ovládat modul z více telefonů?

Přihlášením stejného účtu na další telefon se předchozí odhlásí (správné chování, např. pro případ ztráty telefonu). Pro ovládání z více telefonů použijte funkci sdílení zařízení v aplikaci eWeLink.

Jaký je rozdíl mezi verzí eWeLink a Tuya?

Jsou to dva různé modely – každý má jiný čip a jiný firmware pro připojení k dané aplikaci. Tato verze se ovládá aplikací eWeLink.
