Schodišťové zapojení, neboli jak ovládat jedno zařízení několika vypínači
Velmi často se nás zákazníci ptají na takzvané schodišťové zapojení. Zajímá je, jak ho provést, nebo jestli je ten či onen vypínač pro tuhle úlohu vhodný. Obecně platí, že pro schodišťové zapojení lze použít každý chytrý vypínač, jen se stejného efektu dosahuje jinak než při klasickém propojení obyčejných vypínačů. Následující text popisuje čtyři cesty, kterými se k ovládání jednoho světla z několika míst dá dojít.
Klasické schodišťové zapojení potřebuje mezi vypínači kabeláž. U chytrých vypínačů se stejný výsledek řeší jinak.

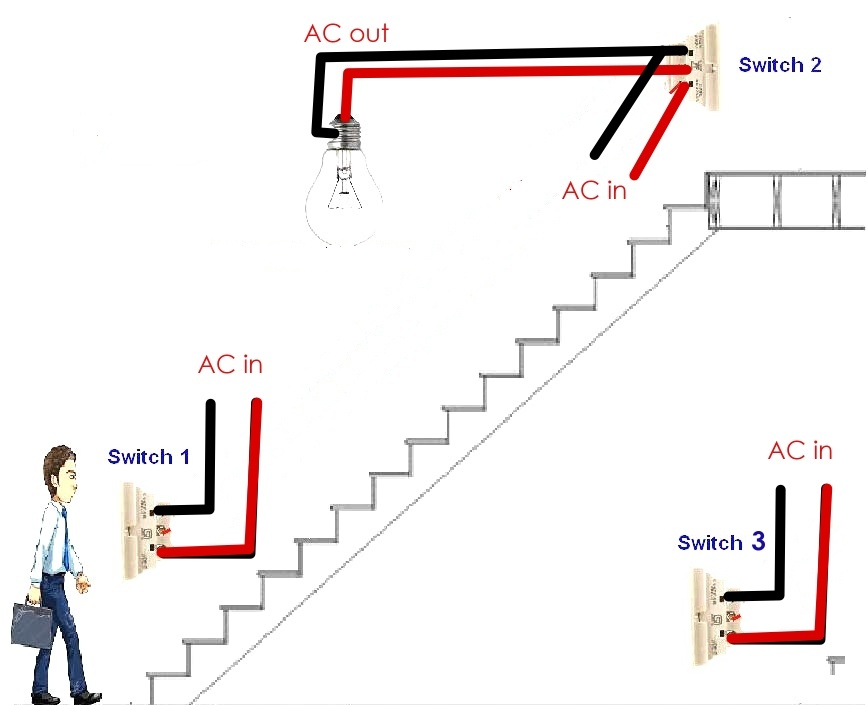

V mobilních aplikacích, například v eWeLink nebo Tuya, je možné vytvořit sadu chytrých scén pro ovládání jednoho spotřebiče několika vypínači. Výsledek se chová podobně jako několik schodišťových vypínačů ovládajících jedno světlo. Tuhle vlastnost lze využít téměř u všech chytrých vypínačů. Mezi vypínači přitom nemusí být tažené žádné kabely, se světlem musí být propojený pouze jeden z nich, ostatní stačí jen napájet.
Instalace se tím stává mnohem jednodušší, hlavně tam, kde se s touhle variantou původně nepočítalo a uživatel ji chce dodělat zpětně. U klasických schodišťových vypínačů by dodatečná úprava znamenala sekání do zdí a tahání nové kabeláže. S chytrými vypínači se dá dosáhnout stejné funkce a k tomu se přidají další možnosti, které chytré vypínače nabízejí: ovládání z mobilu odkudkoliv na světě, indikace stavu v mobilu, časování nebo návaznost na jiné události, třeba na pohybové čidlo nebo dveřní senzor.
Jak na chytré scény
V následujícím příkladu budeme ovládat jedno světlo třemi chytrými vypínači. Popis vychází z aplikace eWeLink, na stejném principu scény fungují i v aplikaci Tuya s kompatibilními vypínači. Na konkrétním modelu vypínače přitom nezáleží, podmínkou je jen to, aby všechny zapojené vypínače byly ve stejné aplikaci.
Popis principu: každý chytrý vypínač může přes takzvané scény ovládat jiný chytrý vypínač. Vypínače mezi sebou propojíme pomocí těchto scén tak, že pokud se kterýkoliv zapne, zapnou se všechny, a mezi nimi i ten, který napájí světlo. Stejně tak se všechny vypínače vypnou, vypneme-li jeden z nich.
Vypínače označíme 00S1 až 00S3. Dvě nuly na začátku názvu zaručí, že vypínače budou v seznamu zařízení v aplikaci pěkně za sebou úplně nahoře. Třetí vypínač jsem nazval „00S3 Hlavní schodiště“, abych věděl, že tento vypínač jako jediný světlo skutečně napájí. Na programování vypínačů to sice nemá žádný vliv, ale při pozdějších úpravách se to hodí.
Pro ovládání jednoho světla třemi vypínači musíme vytvořit celkem 6 scén. Pro každý vypínač po dvou scénách, po jedné pro zapnutí a po jedné pro vypnutí. Slovně popsané scény budou vypadat asi takto:
- jestliže se 00S1 zapne, zapni 00S2 a zapni 00S3
- jestliže se 00S1 vypne, vypni 00S2 a vypni 00S3
- jestliže se 00S2 zapne, zapni 00S1 a zapni 00S3
- jestliže se 00S2 vypne, vypni 00S1 a vypni 00S3
- jestliže se 00S3 zapne, zapni 00S1 a zapni 00S2
- jestliže se 00S3 vypne, vypni 00S1 a vypni 00S2
A to je celé. Když jeden z vypínačů změní stav, změní se stav u obou ostatních. Když zapnu vypínač 1, zapne se i vypínač 2 a také 3, který napájí světlo, a světlo se rozsvítí. Jinými slovy, stav všech tří vypínačů se synchronizuje bez ohledu na to, který z vypínačů změnu stavu provedl.
Podrobnější návod s obrázky

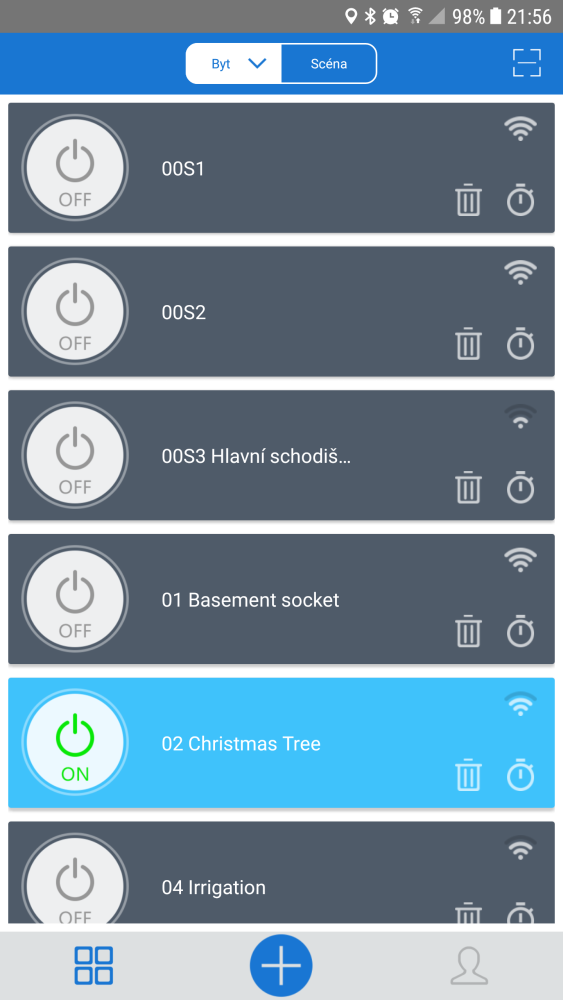

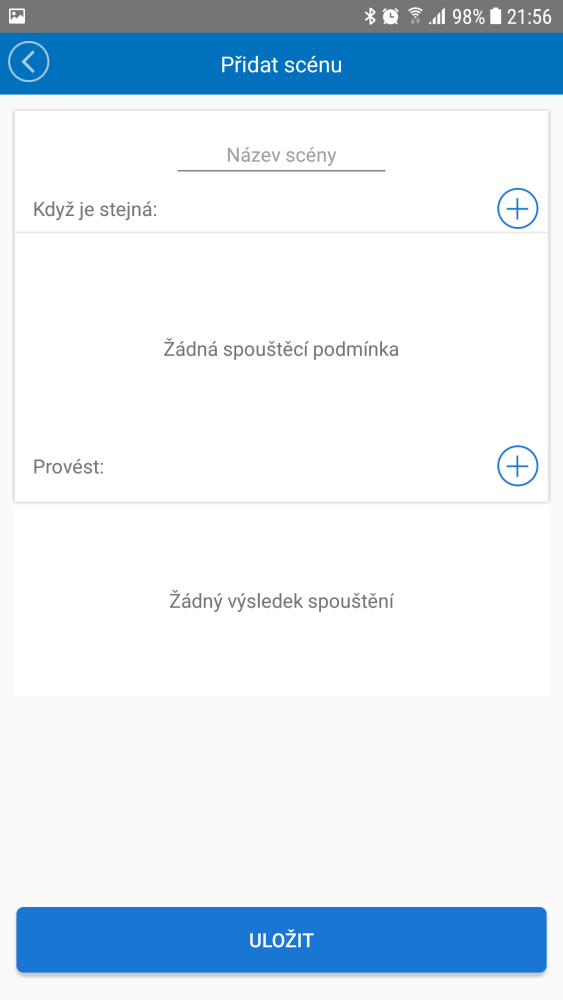

V hlavní obrazovce aplikace se přepneme do scén tlačítkem Scéna v horní části a pak velkým tlačítkem + dole začneme tvořit první scénu. Název scény zvolte tak, abyste se v nich později vyznali, například S1 zapnutý.
Snímky pocházejí ze starší verze aplikace, dnešní obrazovky vypadají trochu jinak, princip ale zůstává stejný.

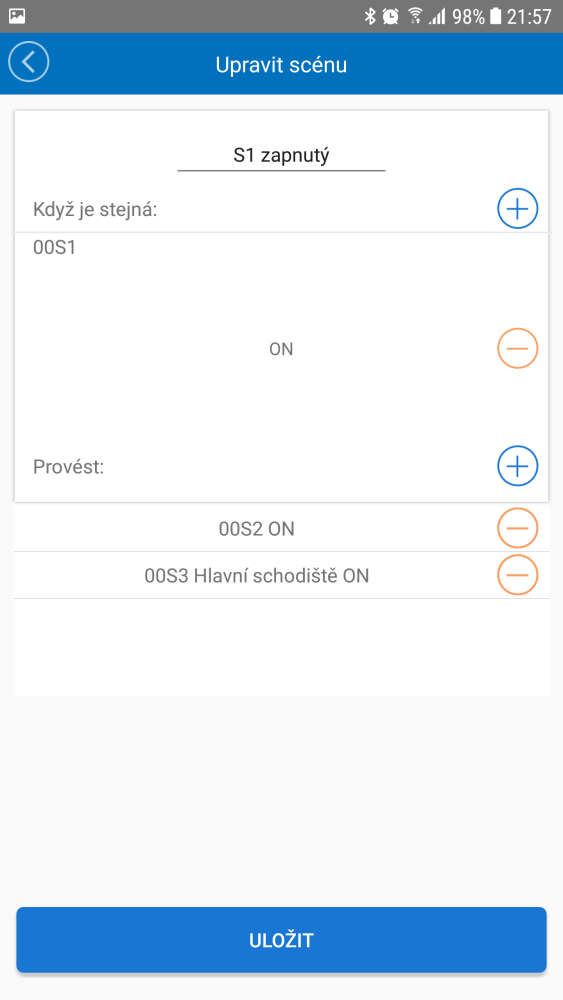

Horním tlačítkem + vyberte vypínač, který bude scénu ovládat, tedy 00S1 s hodnotou ON, a pak spodním + přidejte oba vypínače, které se mají přepnout také s hodnotou ON. Opakujte šestkrát, až vytvoříte všech 6 scén popsaných výše. Hotovo.
Schodišťové ovládání pomocí RF ovladačů
Další možností je použít jeden chytrý vypínač, který má v sobě radiový přijímač a může být lokálně ovládán pomocí 433MHz RF ovladačů. RF ovladač se spáruje přímo s vypínačem. Při každém stisknutí RF ovladače se odešle RF kód do vypínače a ten změní svůj stav. Celé to běží bez aplikace i bez internetu.
Výhody „RF“ řešení
- nižší celkové náklady
- zaručená funkce i při výpadku internetu
- druhý a další vypínače, tedy RF ovladače, nepotřebují žádné kabely, mohou se nalepit nebo přišroubovat téměř kamkoliv
Nevýhody
- absence stavové diody na RF ovladači
- většinou jiný design vypínače a ovladačů
Výhodou a současně nevýhodou je napájení RF ovladačů baterií. Nevyžadují tedy žádné přívodní kabely a dají se umístit prakticky kamkoliv. Pro někoho to však může být zároveň nevýhoda, protože baterii bude časem nutné vyměnit. Podle vlastních zkušeností vydrží baterie v ovladači i několik let.
Schodišťové ovládání pomocí ZigBee vypínačů a ZigBee ovladačů
V současné době je velmi populární komunikační technologie ZigBee. ZigBee vypínače a ZigBee ovladače se vyrábějí i ve shodném designu, takže se schodišťové ovládání dá zprovoznit bez kabeláže v místě instalace a zároveň zůstane vzhled vypínačů v celém domě jednotný. Tahle cesta předpokládá ZigBee bránu, přes kterou se zařízení do aplikace připojují.
V takovém případě bývá praktičtější postavit chytrou domácnost rovnou na platformě Tuya a zvolit:
- jednu ze ZigBee bran
- tlačítkový ZigBee vypínač
- tlačítkový ZigBee ovladač ve shodném provedení
Schodišťové ovládání „mini“ vypínačů
Tahle varianta je vhodná v místech, kde bylo při instalaci kabeláže na schodišťové ovládání pamatováno. Pod jeden z původních „hloupých“ vypínačů dáme některý z mini vypínačů a stávající elektrické rozvody použijeme k ovládání tohoto mini vypínače. Ten pak bude ovládat daný spotřebič, typicky světlo. Podobným způsobem lze zapojit mini vypínače v provedení ZigBee i Wi-Fi.
Schéma zapojení mini vypínače. Horní dvojice ukazuje ovládání jedním vypínačem, spodní schodišťové zapojení dvěma vypínači.
Zjištění stavu vašich elektrických rozvodů a zapojení vypínačů doporučujeme svěřit vašemu elektrikáři.
