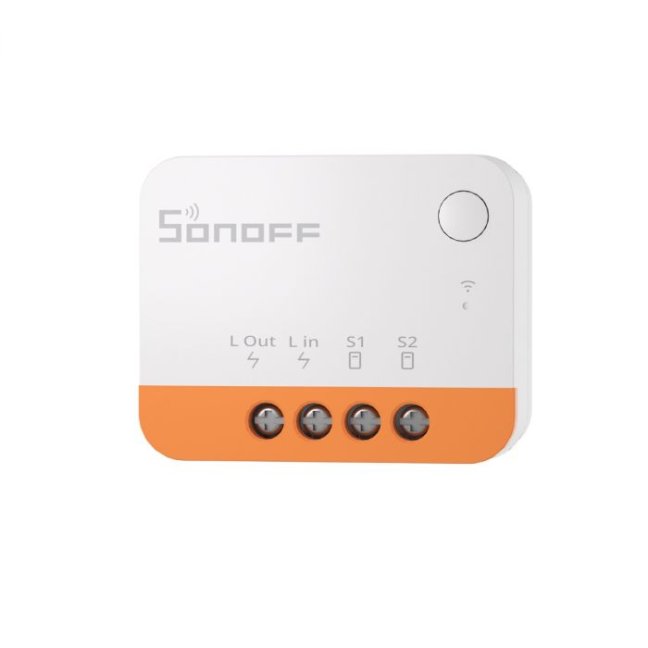

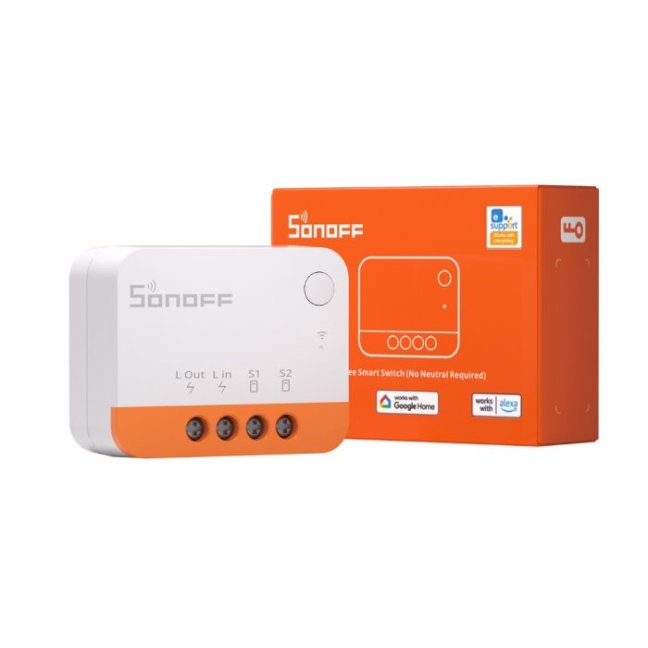

Sonoff ZigBee Mini-L2 Extreme
Sonoff ZigBee Mini-L2 Extreme je extrémně malý chytrý spínač na protokolu ZigBee 3.0, který ke své činnosti nepotřebuje nulový vodič. Díky drobným rozměrům se schová i do té nejmenší instalační krabice a z běžného osvětlení udělá ovladatelné chytré světlo.
Oblasti využití
- Starší zástavby, kde do vypínačů není tažený nulový vodič
- Schodišťové a obousměrné ovládání osvětlení
- Skrytá montáž do instalačních krabic včetně té nejmenší EU/86/120

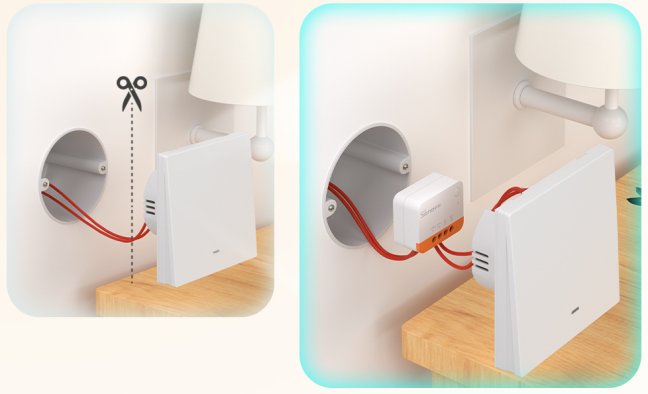

- Doplnění chytrého ovládání ke stávajícímu vypínači bez výměny vypínače
Klíčové vlastnosti
- Bez nulového vodiče — funguje i tam, kde do vypínače vede jen fáze

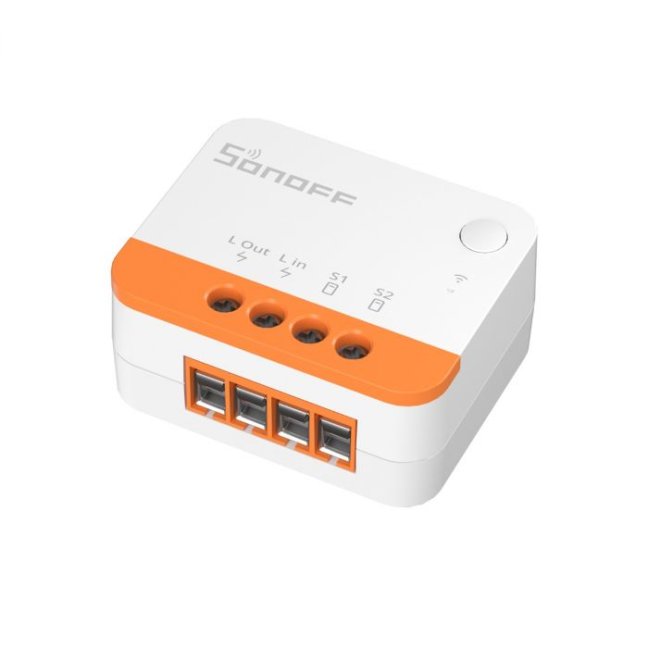

- Extrémně malé rozměry — 39,5 × 32 × 18,4 mm, vejde se i do krabice EU/86/120
- Obousměrné ovládání — vhodné pro osvětlení schodiště
- Spolupráce s externím vypínačem — kolébkovým i nástěnným tlačítkovým
- Chytré scény a časovač — naplánujete zapnutí, vypnutí i časové smyčky
- ZigBee 3.0 — komunikace přes ZigBee bránu, ne přímo přes WiFi
Jak to funguje a zapojení
Spínač nepotřebuje nulový vodič, ale nestačí zapojit pouze jeden fázový vodič — musí být zapojeny oba vodiče, protože tím druhým se přes spotřebič (přes žárovku) v podstatě vrací nula, viz schéma zapojení. Kromě vzdáleného ovládání přes aplikaci jej lze ovládat beznapěťovým spojováním kontaktů S1 a S2 nebo přiváděním fáze ke kontaktu S2. Při spojení kontaktů S1 a S2 se spínač zapne, při rozpojení vypne — proto je vhodné použít klasický vypínač (ne tlačítko).
Pro ovládání aplikací stáhnete eWeLink a zařízení spárujete přes ZigBee bránu.
Kompatibilita
Spínač komunikuje přes ZigBee 3.0 a nelze jej spárovat napřímo přes WiFi — ke správné funkci vyžaduje ZigBee bránu. Spolehlivě pracuje s těmito platformami a jejich ZigBee bránami:
- aplikace eWeLink přes Sonoff ZigBee Bridge Pro
- aplikace Tuya přes Tuya ZigBee bránu
- SmartThings hub a Amazon Alexa s integrovaným ZigBee Bridgem
- Home Assistant s addonem zigbee2mqtt
V Home Assistantu vyzkoušeno se ZigBee koordinátory CC2531 i Sonoff Zigbee 3.0 USB Dongle Plus přes addon zigbee2mqtt — spínač se spáruje a je plně podporován. Protože není trvale pod napětím (chybí nulový vodič), funguje jako tzv. „end device" — nefunguje jako router a nevytváří mesh síť, chová se v síti stejně jako bateriová zařízení.
Specifikace
| Napájení | 90–250 V AC |
| Max. proud | 6 A (nutné jistit 6A jističem) |
| Max. příkon | 1300 W |
| Doporučené dlouhodobé zatížení | 800 W |
| Minimální příkon světla | 3 W |
| Indukční zátěž | nepodporuje (např. motor ventilátoru) |
| Stand-by spotřeba | < 0,3 W |
| Komunikace | ZigBee 3.0, IEEE 802.15.4, 2,4 GHz |
| Počet kanálů | 1 |
| Materiál | ABS V0 — odolný vůči hoření |
| Provozní teplota | −10 až 40 °C |
| Provozní vlhkost | 5–90 % nekondenzační |
| Rozměry | 39,5 × 32 × 18,4 mm (D × V × H) |
| Hmotnost | 36 g |
| Barva | bílá / oranžová |
FAQ — časté dotazy
Funguje spínač i s LED žárovkou?
Ano. I když s klasickou žárovkou tyto spínače bez nuly obecně fungují nejlépe, fungují i s většinou LED žárovek. Podmínkou je pouze minimální příkon žárovky 3 W.
Dá se spínačem přes ZigBee zapínat i vypínat?
Ano. Tímto spínačem se dá přes aplikaci zapínat i vypínat — není to jen pro jeden směr.
Můžu jej použít k rozšíření dosahu ZigBee signálu?
Ne. Protože spínač není trvale pod napětím (chybí nulový vodič), funguje jako „end device" — netvoří mesh síť a nepřeposílá signál jako router. Na rozšíření dosahu volte zařízení trvale pod proudem, například zásuvky.
Potřebuji k provozu ZigBee bránu?
Ano. Spínač nelze spárovat napřímo přes WiFi — ke správné funkci vyžaduje ZigBee bránu (Sonoff ZigBee Bridge Pro pro eWeLink, případně Tuya ZigBee brána pro aplikaci Tuya).
Musím zapojit oba vodiče, i když spínač nepotřebuje nulák?
Ano. Spínač sice nevyžaduje nulový vodič, ale nestačí přivést jen jeden fázový vodič. Musí být zapojeny oba vodiče — tím druhým se přes spotřebič (přes žárovku) v podstatě vrací nula, viz schéma zapojení.
Externí vypínač nereaguje — jak přepnu typ ovládání?
Spínač je z výroby nastaven na kolébkový vypínač. Pokud váš externí vypínač nespíná, lze typ ovládání přepnout: stiskněte tlačítko 3× po sobě — zelená LED 3× rychle blikne a typ ovládání je přepnut.
