Je nulový vodič skutečně potřeba?
Většina chytrých vypínačů vyžaduje pro správnou funkci plnohodnotné napájení - tedy pracovní vodič (fázi) i střední pracovní vodič, běžně označovaný jako "nulový / nulák". Pokud v elektroinstalační krabici tento nulový vodič chybí, je výběr chytrých vypínačů omezený, nebo bude nutné provést dodatečné úpravy.
Mnohdy může být problém střední vodič rozpoznat. Tento článek vám pomůže pochopit, k čemu slouží, jak jej identifikovat, a jaké máte možnosti, pokud ve vypínačové krabici chybí.
⚠ Upozornění: Před jakoukoli manipulací s elektroinstalací vždy vypněte jistič daného okruhu. V případě jakýchkoliv nejasností se raději obraťte na kvalifikovaného elektrikáře. Dodržujte platné normy a předpisy..
Co je to střední pracovní vodič
Střední pracovní vodič (označovaný písmenem N) je součástí elektrických rozvodů v soustavách typu TN-S nebo TN-C-S, které se běžně používají v rodinných domech a bytech. Tento vodič je zpravidla označen modrou barvou a v jednofázovém obvodu slouží jako zpětná cesta pro elektrický proud od spotřebiče zpět ke zdroji (například do domovního rozvaděče).
Ve standardním zapojení (fáze + střední vodič, tedy L + N) přivádí vodič L (fázový) napětí ke spotřebiči a vodič N proud odvádí zpět. Společně tak tvoří základní pracovní obvod.
Přítomnost vodiče N je nezbytná pro správnou funkci mnoha chytrých vypínačů a dalších elektronických zařízení, která ke svému provozu potřebují trvalé napájení – nikoli jen v okamžiku, kdy je spotřebič zapnutý.
⚠️ Poznámka: Ve starších soustavách typu TN-C může být střední vodič sloučen s ochranným (tzv. vodič PEN), ale u moderních chytrých zařízení se vyžaduje oddělený vodič N. Proto je důležité vždy ověřit, jaký typ zapojení máte k dispozici.
Jak zjistit, zda máte nulový vodič
🔌 Bezpečnost především:
Před zahájením jakékoli kontroly vypněte jistič obvodu, ideálně i hlavní jistič a přesvěčte se vhodným nástojem, že k odpojení skutečně došlo. Upozorňujeme, že jakoukoliv manipulaci s elektroinstalací by měl provádět kvalifikovaný elektrikář.
1. 📆 Rok elektroinstalace
Prvním vodítkem může být přibližné stáří vaší elektroinstalace:
-
Do roku 1996
→ S vysokou pravděpodobností vodič N v krabicích vypínačů chybí. Tehdy se běžně používaly rozbočovací krabice ve stropě a do vypínačů se vedla pouze fáze. -
1996–2009
→ Přechodné období. Vodič N může být přítomen, ale záleží na přístupu elektrikáře a konkrétní situaci. Pravděpodobnost je přibližně 50:50. -
Po roce 2009
→ V této době již norma ČSN 33 2130 doporučuje přivádět do vypínačových krabic i vodič N. Pokud byla instalace provedena správně, vodič N tam pravděpodobně je.
2. ⚠️ Stropní rozbočovací krabice
Podívejte se nad vypínač – je na zdi pod stropem zaslepená instalační krabice?
-
Ano → S největší pravděpodobností máte starší typ elektroinstalace bez vodiče N ve vypínači. Rozvody vedly stropem a vodič N zůstával v rozbočovací krabici.
-
Ne → Vodiče mohou být vedeny přímo ke svítidlu ze stejné krabice jako vypínač, což je častější u novějších instalací, kde se vodič N do vypínače obvykle přivádí.
3. 🔧 Fyzická kontrola krabice vypínače
Pokud máte zkušenosti a vypnete jistič, můžete opatrně sejmout kryt vypínače a podívat se dovnitř. Nezapomeňte se přesvědčit, že je obvod bez napětí (zkoušečkou). Pokud si nejste jisti, vždy se obraťte na kvalifikovaného elektrikáře.
📉 Když vodič N pravděpodobně chybí:
-

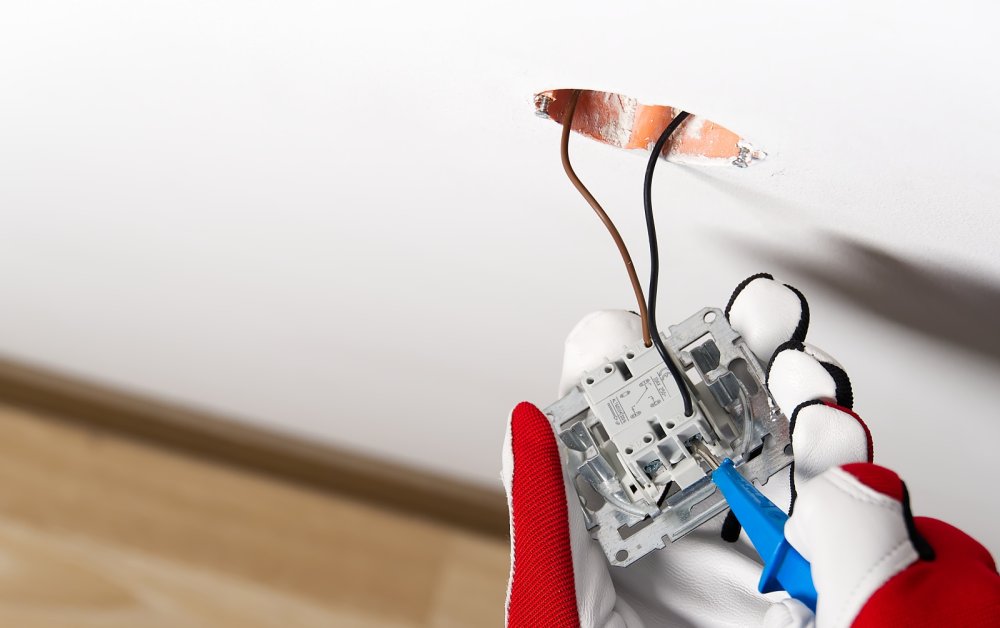

V krabici jsou pouze dva vodiče, často stejné barvy (např. černé).
-
Vede se pouze přívod a odvod fáze (L).
-
Typické pro starší instalace
📈 Když vodič N pravděpodobně přítomen je:
-

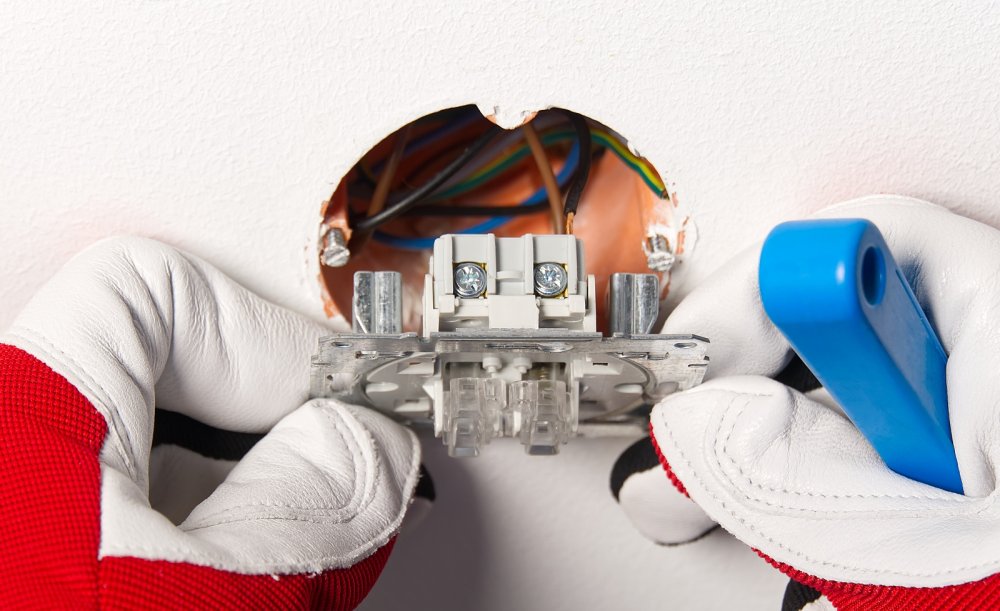

V krabici jsou čtyři až šest vodičů různých barev.
-
Modrý vodič (N) bývá zapojen ve svorkovnici nebo WAGO svorce spolu s dalšími modrými vodiči.
-
Často bývá přítomen také žlutozelený ochranný vodič (PE).
⚠️ Pozor:
-
Tři vodiče neznamenají jistotu – může jít o přívod fáze a dva odchozí fázové vodiče pro ovládání dvou světel (bez vodiče N).
-
Barvy vodičů nejsou zárukou – zapojení nemusí odpovídat označení. Vždy doporučujeme ověřit skutečné zapojení měřením.
Nemáte nulový vodič? Zde jsou Vaše možnosti:
1. Doplnění vodiče N z rozvaděče
Elektrikář může přivést nový střední vodič z nejbližší instalační krabice nebo přímo z rozvaděče. Toto řešení je trvalé a umožňuje budoucí instalaci jakéhokoliv běžného chytrého vypínače, což výrazně rozšiřuje výběr chytrých vypínačů. Pokud je to možné, doporučujeme toto řešení.
Je ale třeba počítat s větším zásahem a patrně i vyššími náklady.
V takovém případě pak můžete použít například:
Sonoff Mini R4
Sonoff Mini R2
Sonoff Mini R4 Matter
Mini Matter 1CH
ZigBee Mini 16A
a spoustu dalších
2. Použijte chytrý vypínač bez potřeby nulového vodiče
Některé modely chytrých vypínačů (např. Sonoff ZigBee Mini-L2 Extreme) jsou navrženy tak, aby fungovaly i bez přímého zapojení vodiče N. Pro svůj provoz využívají malý proud, který protéká zpět přes zátěž (např. žárovku).
Pozor: Tyto modely vyžadují nějaký minimální příkon ovládaného svítidla (zpravidla minimálně 3-5W) – nevhodné např. pro úsporné LED s velmi nízkým příkonem.
3. Použijte chytré žárovky
Pokud není přepojení možné, můžete sáhnout po chytrých žárovkách.
Instalují se jako běžné žárovky, bez jakýchkoliv úprav elektroinstalace.
Stačí je zašroubovat do svítidla, ponechat vypínač zapnutý (nebo v krabici přímo trvale propojit napájení) a ovládání probíhá přes aplikaci, hlasového asistenta nebo pomocí ovladačů a "chytrých scén".
Před nákupem si vždy zkontrolujte zapojení, abyste měli jistotu, že bude zařízení kompatibilní.
