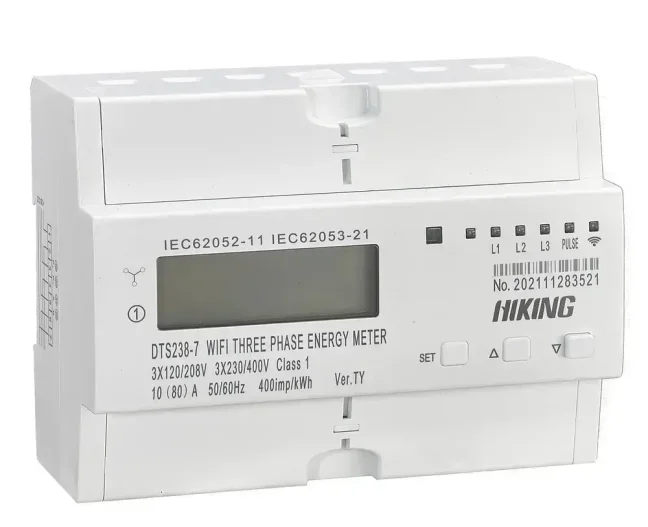

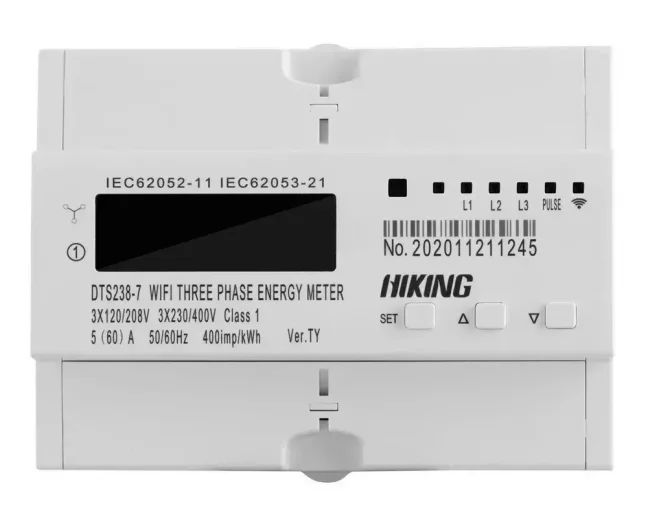

WiFi Elektroměr Tasmota - Třífázový
Výrobce: sroKód produktu: 21405 Doprava a platba
Třífázový WiFi elektroměr s firmwarem Tasmota a lokální komunikací přes MQTT. Přímé měření 3× 80 A, třída přesnosti 1, dálkové spínání, montáž na DIN lištu. Ideální pro Home Assistant. Více
Třífázový jednotarifní WiFi elektroměr s nahraným alternativním firmwarem Tasmota a podporou lokální komunikace přes MQTT. Ideální pro připojení do vlastního systému, například Home Assistant.
Pozor: firmware Tasmota ukončí komunikaci s cloudem a otevře lokální komunikaci přes MQTT. Elektroměr proto nelze připojit do aplikace Tuya ani do žádné jiné podobné cloudové aplikace. Je určen pro vlastní server, např. Home Assistant.
Oblasti využití
- Měření spotřeby ve třífázové domovní či objektové instalaci
- Integrace odečtů do vlastního systému chytré domácnosti (Home Assistant a podobné)
- Dálkové sledování spotřeby a dálkové spínání zátěže přes lokální MQTT
Klíčové vlastnosti
- Třífázové měření — přímé obousměrné měření 3× 80 A, referenční napětí 3×230/400 V + N
- Třída přesnosti 1 — dle IEC62053-21 (EN61036)
- Lokální komunikace — firmware Tasmota, ovládání a odečty přes MQTT bez cloudu
- Dálkové spínání — integrovaný dálkově ovládaný stykač, programovatelný časovač sepnutí
- LCD displej s podsvícením pro zobrazení měřených hodnot, historie naměřených hodnot
- Rozšiřující výstupy — impulsní výstup 400 imp/kWh a port RS485 (MBUS)

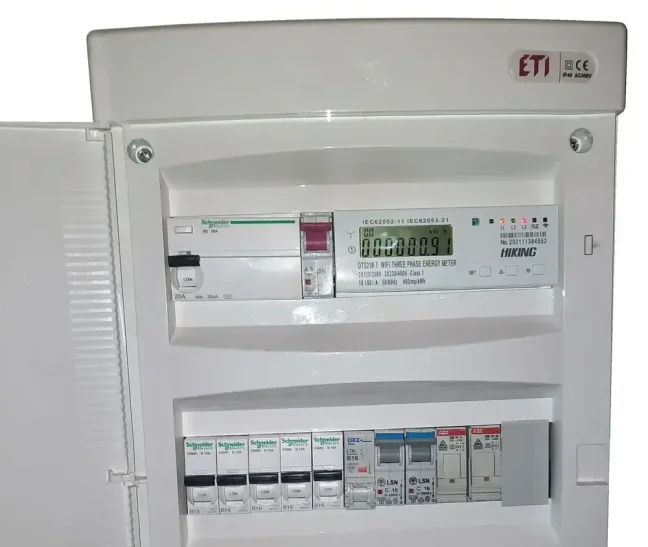

- Montáž na DIN lištu TS 35 mm, šířka 7 modulů, možnost zaplombování svorkovnice
Jak to funguje a zapojení
Upozornění – přenechejte instalaci elektroměru odborníkovi s patřičným oprávněním.
Fázové vodiče se zapojují přes svorky vstup/výstup pro každou fázi, nulový vodič přes samostatnou svorku:
- Svorka č. 1 – vstup fázového vodiče A (L1 in), svorka č. 2 – výstup fázového vodiče A (L1 out)
- Svorka č. 3 – vstup fázového vodiče B (L2 in), svorka č. 4 – výstup fázového vodiče B (L2 out)
- Svorka č. 5 – vstup fázového vodiče C (L3 in), svorka č. 6 – výstup fázového vodiče C (L3 out)
- Svorka č. 7 – vstup i výstup nulového (středního) vodiče (N)
- Svorky č. 19, 20 – impulsní výstup 400 imp/kWh
- Svorky č. 21, 22 – MBUS konektor RS485
Ruční zapnutí/vypnutí elektroměru pomocí tlačítek na elektroměru se provádí současným stisknutím obou šipek.
Kompatibilita
- Lokální komunikace přes MQTT (firmware Tasmota)
- Home Assistant a další systémy podporující MQTT
- Bez cloudové aplikace – nelze připojit do aplikace Tuya ani jiné cloudové aplikace
Specifikace
| Měření | Přímé obousměrné měření 3× 80 A (od 0,04 A do max. 100 A) |
| Referenční napětí | 3×230/400 V + N |
| Maximální proud | 3× 80 A (80 A na každou fázi) |
| Referenční proud | 10 A (proud, při kterém je měření nejpřesnější) |
| Maximální špičkový proud | 100 A na fázi |
| Vlastní spotřeba | <1 W / 10 VA na fázi |
| Třída přesnosti | 1 – EN61036, IEC62053-21 |
| Displej | LCD s podsvícením |
| Spínání | Dálkové vypnutí a zapnutí / dálkově ovládaný stykač, programovatelný časovač sepnutí |
| WiFi | 802.11 b/g/n |
| RS485 MBUS | Volitelná rychlost 1200–9600 bps, adresa 1–247, bez parity, stop bit 1, data bit 8 |
| Impulsní výstup | SO otevřený kolektor, 400 imp/kWh |
| Signalizace | Stav pomocí LED |
| Přepěťová ochrana | 4000 V / 25 mA po dobu 60 s |
| Montáž | DIN lišta TS 35 mm, možnost plomby svorkovnice |
| Šířka | 126 mm (7 modulů) |
| Krytí | IP20 |
| Provozní teplota | -25 °C až 70 °C |

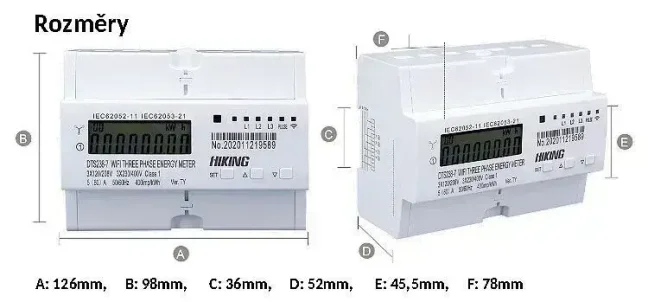

| Rozměry | 126 × 98 × 78 mm |
| Normy | IEC62052-11, IEC62053-21 (třída 1) |

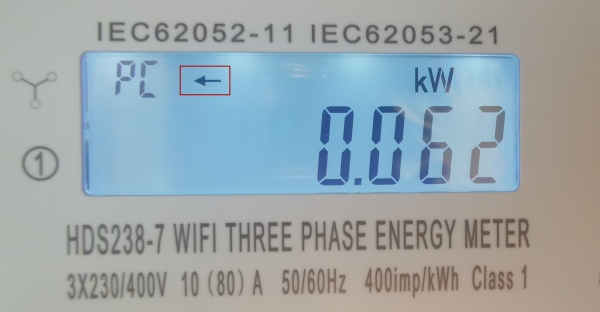

Obousměrné měření znamená, že elektroměr pracuje a měří, i když je zapojen obráceně, tedy když je vstup napětí na výstupu elektroměru. Tuto situaci elektroměr zobrazí na svém displeji malou šipkou vlevo.
FAQ — časté dotazy
Lze elektroměr připojit do aplikace Tuya nebo jiné cloudové aplikace?
Ne. Nahraný firmware Tasmota ukončí komunikaci s cloudem a otevře lokální komunikaci přes MQTT. Elektroměr je určen pro vlastní server, například Home Assistant.
Jak elektroměr ručně zapnout nebo vypnout přímo na zařízení?
Ruční zapnutí a vypnutí se provádí současným stisknutím obou šipek na elektroměru.
Funguje měření i při obráceném zapojení?
Ano. Měření je obousměrné, elektroměr pracuje a měří i při obráceném zapojení a tuto situaci zobrazí na displeji malou šipkou vlevo.
Kdo má elektroměr instalovat?
Instalaci přenechejte odborníkovi s patřičným oprávněním.
Jaké má elektroměr rozšiřující výstupy?
Kromě WiFi nabízí impulsní výstup SO (otevřený kolektor) 400 imp/kWh a port RS485 (MBUS) s volitelnou rychlostí 1200–9600 bps, adresou 1–247, bez parity, stop bit 1, data bit 8.
Kolik místa zabere v rozvaděči a jakou zátěž zvládne?
Montuje se na DIN lištu TS 35 mm a má šířku 126 mm (7 modulů). Měří přímo 3× 80 A (80 A na každou fázi) se špičkou až 100 A na fázi, referenční napětí 3×230/400 V + N.
