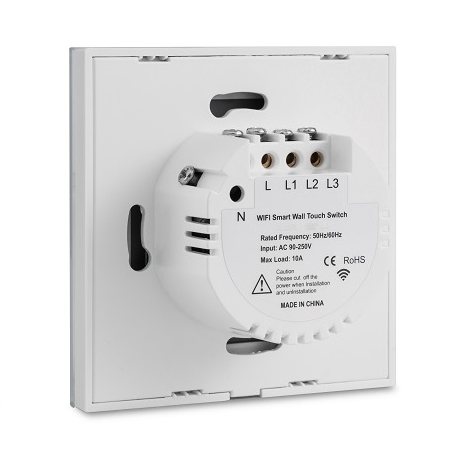

Třítlačítkový WiFi vypínač bez "nuly" - Tuya

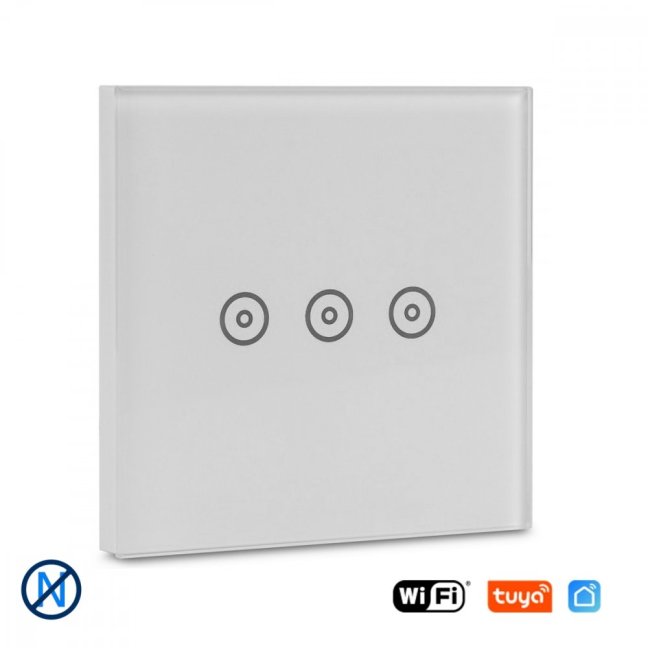

Dotykový 3-tlačítkový Wi-Fi vypínač, který nepotřebuje střední N vodič (nula, modrý vodič).

Vhodné zejména do starších elektroinstalací (cca před rokem 2000), kde se používaly tzv. rozvodnice a do krabic vypínačů se "nula" nepřiváděla.

Může být ovládán lokálně dotykem na skleněnou desku nebo po internetu přes aplikaci Tuya

• Tuya - Co je to Tuya
• Tuya - první kroky s aplikací - registrace účtu
• Tuya- ukázka přidání nového zařízení


Upozornění - tento dotykový WiFi vypínač nepotřebuje pracovní střední vodič, tedy nepotřebuje v krabici modrý vodič - "nulu". To znamená, že v rozvodné krabici vypínače stačí dva vodiče - přívod fáze (černý, hnědý nebo šedý) a odvod fáze (černý, hnědý nebo šedý) ke světlu. U světla se pak fáze a nula propojí speciálním adaptérem (adaptér je součástí každého vypínače), který zajistí dostatečné napájení vypínače.

* Adaptér je malá plastová krabička, o rozměrech 55 x 30 x 22 mm. Uvnitř je plošný spoj s elektronikou adaptéru, jejíž základem je kondenzátor CBB22 475J400V s kapacitou 4,7 μF. Adaptér je (v případě potřeby**) třeba umístit u světla v místě, kde jsou dostupné oba vodiče L a N (fáze a nula) - viz schéma níže.

 ** S některými svítidly a žárovkami není adaptér potřeba. Vyzkoušeno např. s halogenovými zárovkami Emos Eco A60 E27 70W. Naopak při použití LED žárovek je adaptér nutný.

POZOR - Adaptér může za určitých okolností slabě "bzučet".

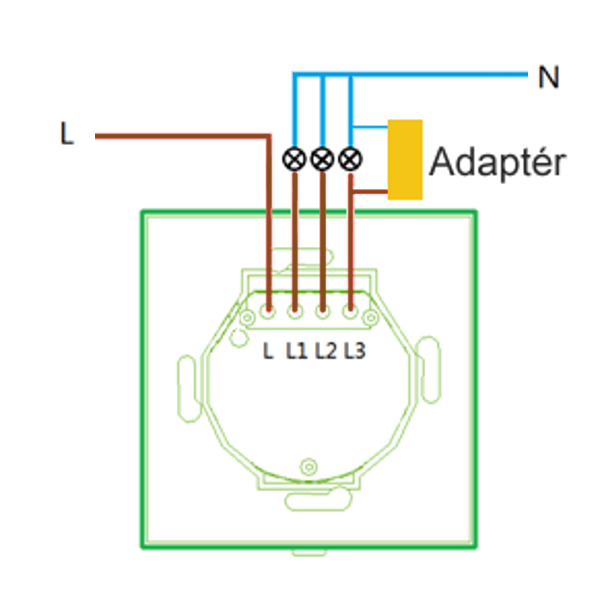

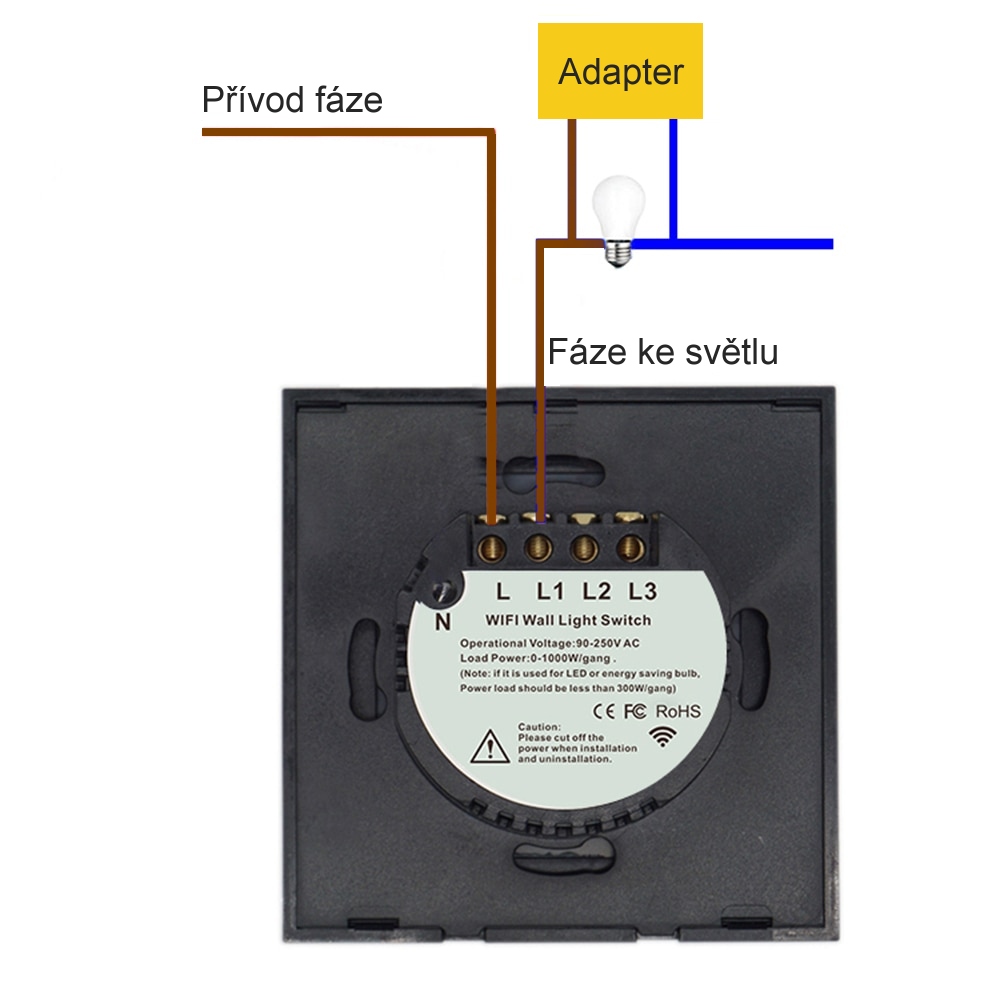

Schema zapojení

U vícetlačítkových vypínačů tohoto typu stačí jeden adaptér, zapojený na jednom z okruhů. Jeden adaptér je součástí balení vypínače.

Specifikace

• Standard: EU
• 90-250V AC
• Max. Proud: 2A na kanál

• Max. Příkon: 500W na kanál

• Barva: Bílá
• WiFi Standard: 802.11 b/g/n
• WiFi zabezpečení: WPA-PSK/WPA2-PSK
• Material: ABS V0 (odolný vůči hoření) + Dotykový panel z tvrzeného skla
• Počet kanálů: 3

• Rozměry: 86 x 86 x 36 (mm)
