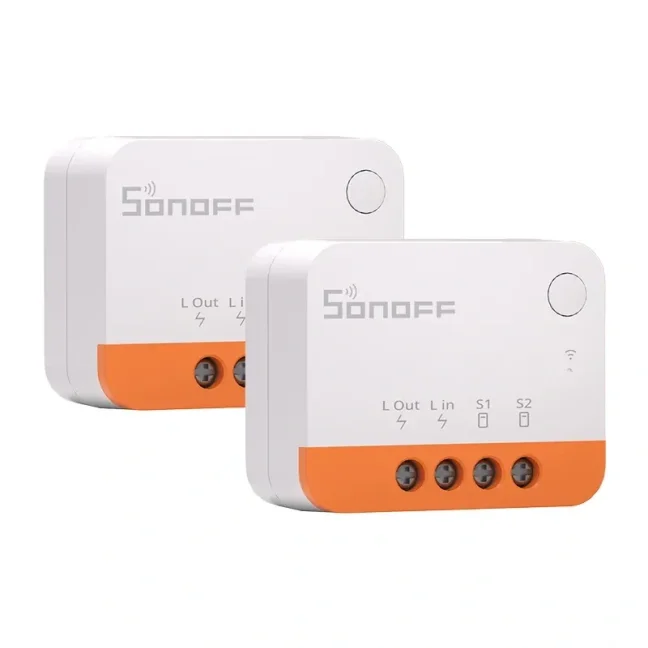

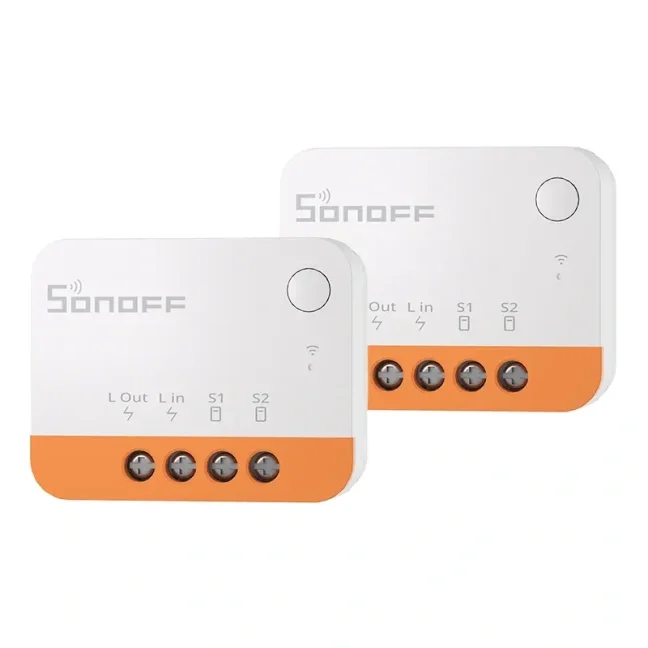

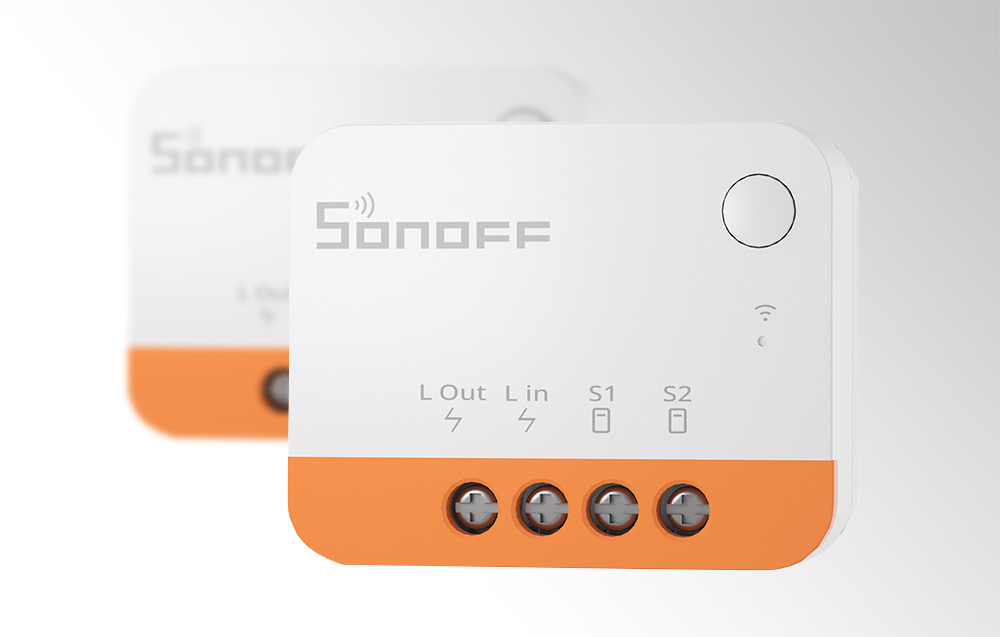

Sonoff ZigBee Mini-L2 Extreme 2ks
Kód produktu: 31512 Doprava a platba
Extrémně malý ZigBee 3.0 spínač bez nutnosti nulového vodiče. Vejde se i do nejmenší instalační krabice, ovládat jej lze aplikací i běžným vypínačem. Vhodný i do starších instalací. Balení 2 ks. Více

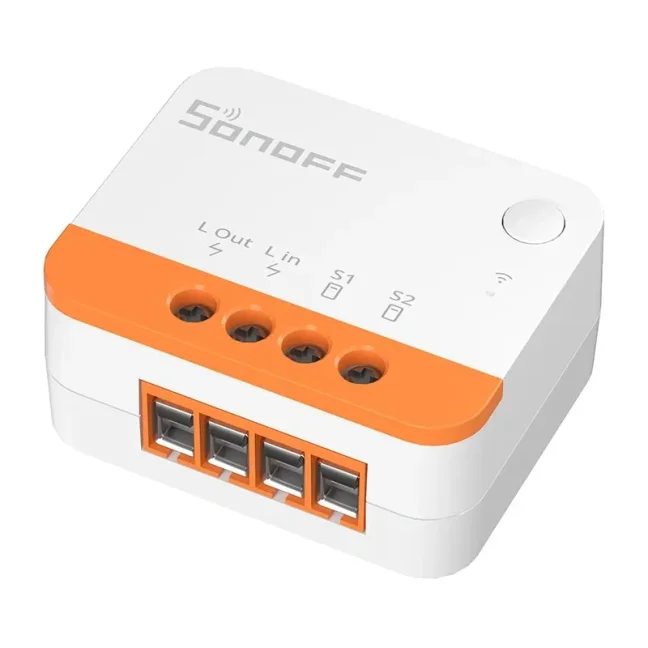

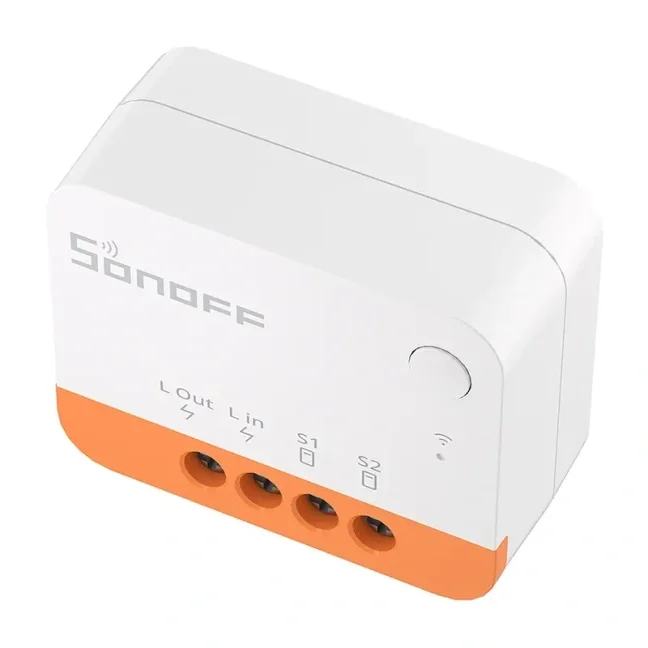

Sonoff ZigBee Mini-L2 Extreme je extrémně malý spínač na protokolu ZigBee 3.0, který ke své činnosti nepotřebuje nulový vodič N. Díky drobným rozměrům jej namontujete i do té nejmenší instalační krabice. Balení obsahuje 2 kusy.
Oblasti využití
- Chytré ovládání osvětlení v domácnosti aplikací i ručně
- Starší zástavby, kde do vypínačů není tažený nulový vodič
- Schodišťové (obousměrné) ovládání světel
- Skrytá montáž do instalačních krabic, i do nejmenší EU/86/120
Klíčové vlastnosti
- Bez nulového vodiče — funguje i v instalacích, kde do vypínače není tažená nula

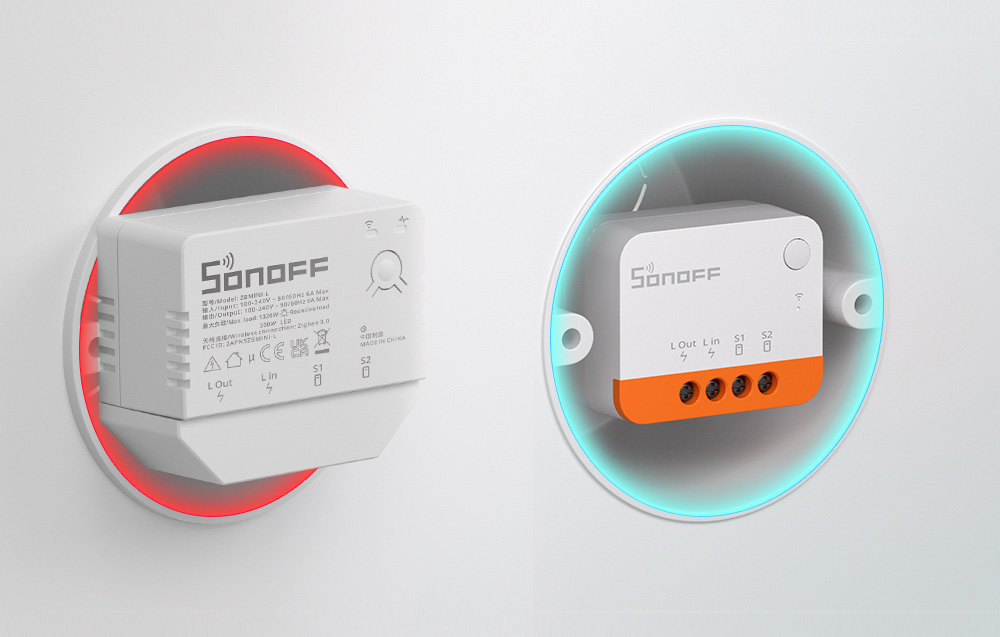

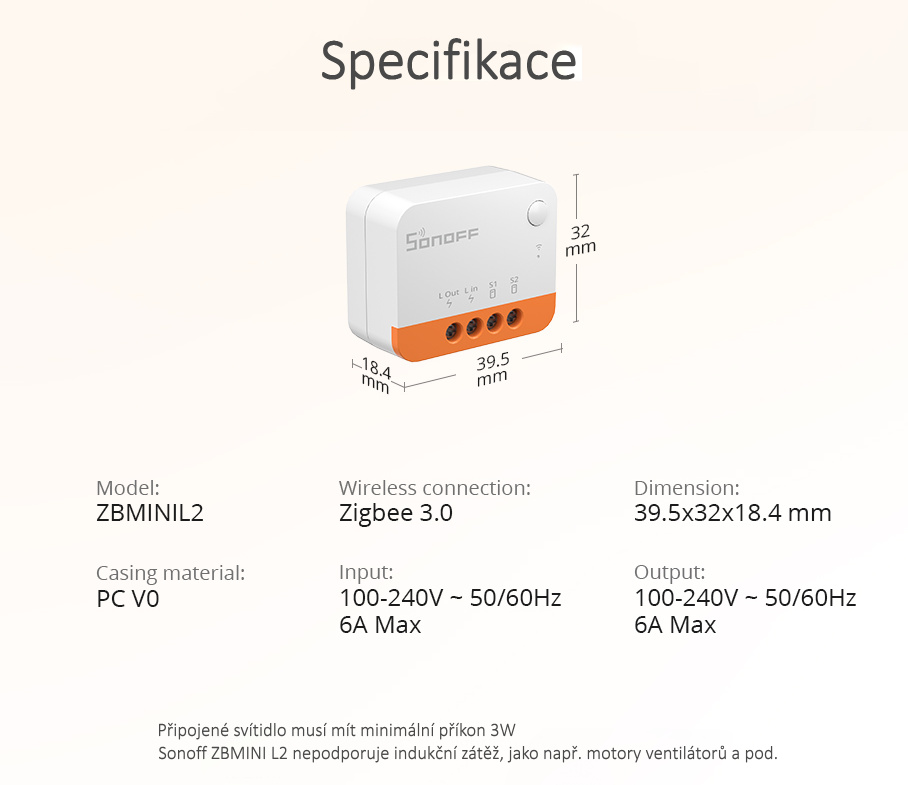

- Extrémně malé rozměry — 39,5 × 32 × 18,4 mm, vejde se i do nejmenší krabice
- Ovládání externím vypínačem — funguje s kolébkovým i nástěnným tlačítkovým vypínačem
- Obousměrné ovládání — vhodné pro schodišťové zapojení
- Chytré scény a časovač — plánování zapnutí, vypnutí a časové smyčky
- ZigBee 3.0 — komunikace přes ZigBee bránu
Jak to funguje a zapojení

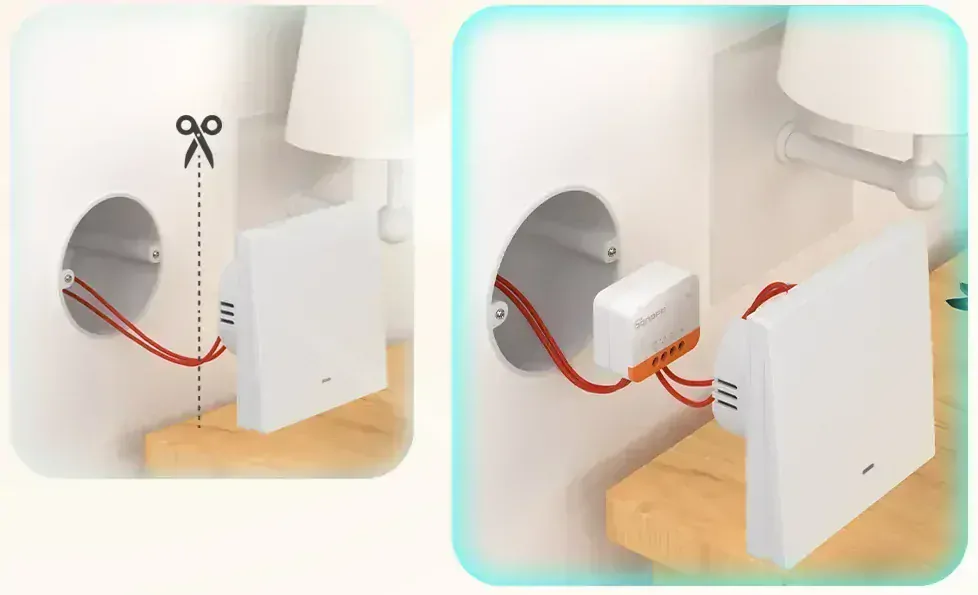

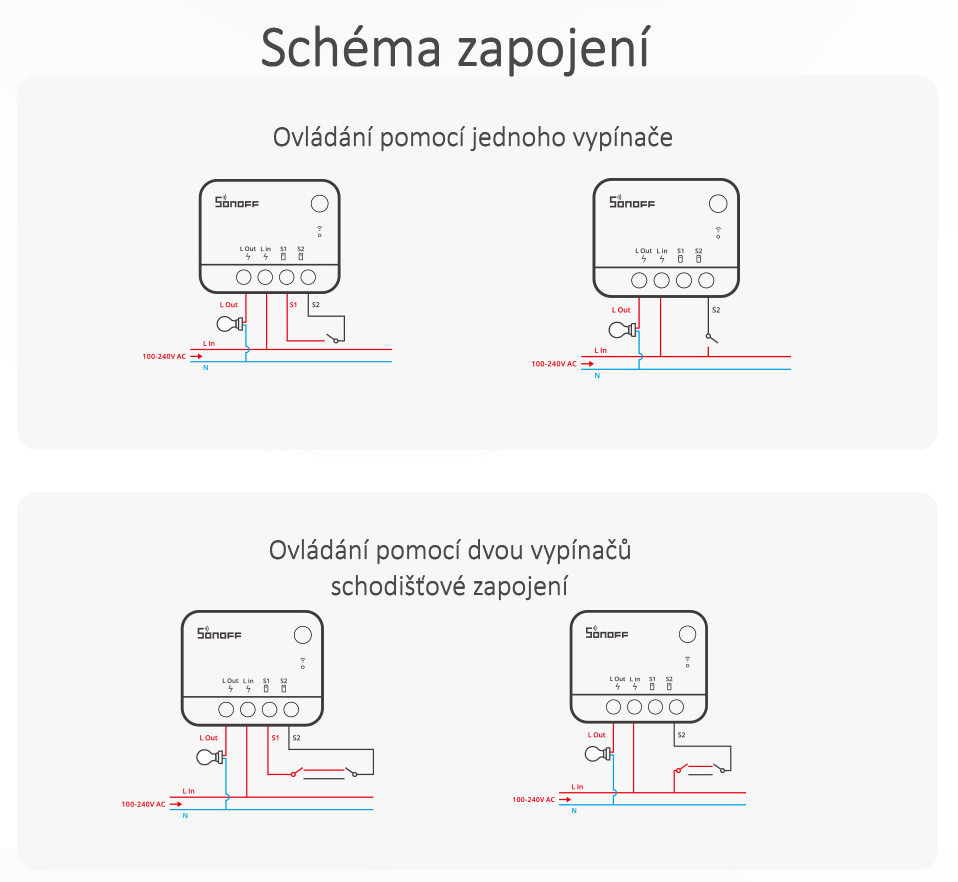

Spínač nepotřebuje nulový vodič. Nestačí ale zapojit pouze jeden fázový vodič — musí být zapojeny oba vodiče, druhým se přes spotřebič (přes žárovku) vrací nula, viz schéma zapojení. Kromě vzdáleného ovládání přes aplikaci je možné spínač ovládat beznapěťovým spojováním kontaktů S1 a S2 nebo přiváděním fáze ke kontaktu S2. Při spojení kontaktů S1 a S2 se spínač zapne, při rozpojení vypne — proto je vhodné použít klasický vypínač (ne tlačítko). Připojení je snadné: spínač propojte se správným zařízením, stáhněte aplikaci eWeLink a spárujte přes Bluetooth.
Kompatibilita
Spínač nelze spárovat napřímo přes WiFi. Ke správné funkci vyžaduje ZigBee bránu.
- Aplikace eWeLink přes Sonoff ZigBee Bridge Pro
- Systémy SmartThings hub, Amazon Alexa (s integrovaným ZigBee Bridgem)
- Aplikace Tuya s patřičnou Tuya ZigBee bránou
- Home Assistant s addonem zigbee2mqtt (vyzkoušeno s koordinátory CC2531 i Sonoff Zigbee 3.0 USB Dongle Plus)
Protože spínač není trvale pod napětím (není připojen nulovým vodičem), funguje v síti jako tzv. „end device" — nechová se jako router a nevytváří mesh síť, podobně jako bateriová zařízení.
Specifikace
| Napájení | 90–250 V AC |
| Max. proud | 6 A (nutné jistit 6A jističem) |
| Max. příkon | 1300 W |
| Doporučené dlouhodobé zatížení | 800 W |
| Minimální příkon světla | 3 W |
| Indukční zátěž | nepodporuje (např. motor ventilátoru) |
| Stand-by spotřeba | < 0,3 W |
| Protokol | ZigBee 3.0, IEEE 802.15.4, 2,4 GHz |
| Počet kanálů | 1 |
| Materiál | ABS V0 — odolný vůči hoření |
| Provozní teplota | −10 °C až 40 °C |
| Provozní vlhkost | 5 % – 90 % nekondenzační |
| Rozměry | 39,5 × 32 × 18,4 mm (D × V × H) |
| Hmotnost | 36 g |
| Barva | bílá/oranžová |
| Počet kusů v balení | 2 |
FAQ — časté dotazy
Potřebuje spínač nulový vodič?
Ne. Musí ale být zapojeny oba vodiče — druhým se přes spotřebič (žárovku) vrací nula. Nestačí zapojit pouze jeden fázový vodič.
Lze spínač spárovat přímo přes WiFi?
Ne. Ke správné funkci vyžaduje ZigBee bránu (např. Sonoff ZigBee Bridge Pro pro aplikaci eWeLink).
Jaká je maximální zátěž?
Max. proud 6 A a max. příkon 1300 W, doporučené dlouhodobé zatížení 800 W. Spínač je nutné jistit 6A jističem. Nepodporuje indukční zátěž (např. motor ventilátoru).
Funguje s běžným vypínačem ze starší instalace?
Ano. Ovládat jej lze spojováním kontaktů S1 a S2 jakýmkoliv klasickým vypínačem (ne tlačítkem). Je proto vhodný do starších zástaveb bez tažené nuly.
Lze spínač provozovat v Home Assistantu?
Ano. Vyzkoušeno se ZigBee koordinátory CC2531 i Sonoff Zigbee 3.0 USB Dongle Plus přes addon zigbee2mqtt, kterým je plně podporován. Protože není připojen nulovým vodičem, chová se v síti jako „end device" — nevytváří mesh síť, podobně jako bateriová zařízení.
