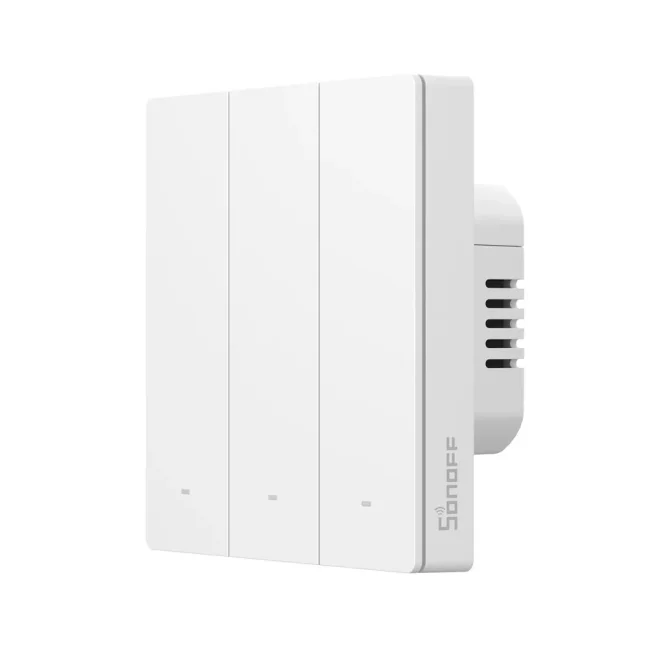

Sonoff ZBM5-3C-86W ZigBee vypínač - 3CH
SONOFF ZBM5-3C-86W je chytrý nástěnný vypínač se třemi kanály a podporou Zigbee 3.0. Slouží k ovládání osvětlení a menších elektrospotřebičů, podporuje zapojení s nulovým vodičem i bez něj a nevyžaduje montážní rámeček.
POZOR — toto není WiFi vypínač. Pro chytré ovládání vyžaduje Sonoff ZigBee Bridge (popřípadě jiný hub na standardu ZigBee 3.0). Na fyzické stisknutí tlačítka ale reaguje vždy — i bez připojení k Zigbee síti či internetu.
Oblasti využití
- Ovládání osvětlení ve třech samostatných okruzích z jednoho vypínače
- Spínání menších elektrospotřebičů v domácnosti
- Rozšíření Zigbee sítě jako router (při zapojení s nulovým vodičem)
- Integrace do chytré domácnosti přes eWeLink, Home Assistant i SmartThings
Klíčové vlastnosti
- Tři kanály — tři výstupní svorky (L out1, L out2, L out3) pro nezávislé spínání
- Zapojení s nulou i bez nuly — podporuje zapojení L+N i režim „bez nuly"
- Maximální zátěž 10 A celkem — pro odporové spotřebiče; LED/CFL až 400 W@240 V, 200 W@100 V na okruh
- Minimální zátěž 3 W v režimu bez nulového vodiče
- Zigbee router — při zapojení s nulovým vodičem rozšiřuje Zigbee síť
- Režim „detach relay" — umožňuje ovládání scén i při fyzicky vypnutém relé (nutné zapojení s N)
- Fyzické tlačítko — klasické manuální ovládání i párovací režim (stisk ~5 s, LED bliká)
- OTA aktualizace firmware přes Zigbee2MQTT, Home Assistant nebo eWeLink
Jak to funguje a zapojení
Vypínač se zapojuje na fázový vodič L a tři výstupní svorky L out1, L out2 a L out3, přičemž nulová svorka N je volitelná. Při zapojení s nulovým vodičem funguje zařízení jako Zigbee router bez požadavku na minimální výkon a umožňuje ovládání chytrých žárovek; bez nulového vodiče pracuje jako Zigbee koncové zařízení s minimální zátěží 3 W. Po zapnutí napájení vstoupí vypínač automaticky do párovacího režimu (~180 s, LED bliká) a připojíte jej v aplikaci eWeLink přes Zigbee gateway, případně v Zigbee2MQTT či ZHA.
| Terminál | Popis |
|---|---|
| N (volitelné) | Nulová svorka |
| L | Fázová svorka (100–240 V) |
| L out1 | Výstupní svorka 1 (100–240 V) |
| L out2 | Výstupní svorka 2 (100–240 V) |
| L out3 | Výstupní svorka 3 (100–240 V) |
| Způsob zapojení | Bez nulového vodiče | S nulovým vodičem |
|---|---|---|
| Role v síti Zigbee | Zigbee koncové zařízení | Zigbee router |
| Minimální zatížení | 3 W | Bez požadavku na minimální výkon |
| Použití chytrých žárovek | Nepodporováno | Podporováno |
Kompatibilita
- Sonoff Zigbee brány — např. NSPanel Pro, Sonoff ZigBee Bridge Ultra, Sonoff ZigBee Bridge PRO
- Aplikace eWeLink přes Sonoff Zigbee gateway
- Zigbee2MQTT a ZHA — integrace do Home Assistant a dalších open-source systémů
- Platformy Amazon Alexa, Google Assistant a SmartThings (přes gateway)
Specifikace
| Model | ZBM5-3C-86W |
| MCU | EFR32MG22 |
| Zatížení | 100–240 V~ 50/60 Hz, max. 10 A celkem |
| Zatížení (LED) | 200 W@100 V / 400 W@240 V na okruh |
| Minimální zatížení | 3 W (pro zapojení bez nulového vodiče) |
| Protokol | Zigbee 3.0 |
| Vestavěný Zigbee router | Ano (při zapojení s nulovým vodičem) |
| Rozměry | 86 × 71 × 40,3 mm |
| Hmotnost | 167,6 g |
| Materiál krytu | PC + CRS |
| Barva | Bílá |
| Použití | Vnitřní |
| Provozní teplota | −10 °C až 40 °C |
| Provozní vlhkost | 5 % – 95 % RH (bez kondenzace) |
| Certifikace | CE, RoHS |
FAQ — časté dotazy
Bude vypínač fungovat i bez připojení k Zigbee bráně?
Ano. Vypínač vždy reaguje na fyzické stisknutí tlačítka přepnutím stavu relé, a to bez ohledu na momentální připojení k Zigbee síti nebo internetu. Při výpadku spojení se tedy chová jako klasický vypínač.
Potřebuji k provozu Zigbee bránu?
Ano. Nejde o WiFi vypínač — pro chytré ovládání vyžaduje Sonoff ZigBee Bridge nebo jiný hub na standardu ZigBee 3.0.
Funguje i bez nulového vodiče?
Ano. Podporuje zapojení s nulovým vodičem i bez něj. Bez nuly pracuje jako Zigbee koncové zařízení s minimální zátěží 3 W a nepodporuje použití chytrých žárovek; s nulou funguje jako Zigbee router bez požadavku na minimální výkon a chytré žárovky podporuje.
Lze ho integrovat do Home Assistantu?
Ano, přes Zigbee2MQTT nebo ZHA, včetně možnosti OTA aktualizace firmware.
Kolik spotřebičů vypínač ovládá?
Tři. Má tři nezávislé výstupní svorky (L out1, L out2, L out3), takže z jednoho místa ovládáte tři samostatné okruhy.
Jaká je maximální zátěž?
Maximálně 10 A celkem pro odporové spotřebiče. Pro LED/CFL osvětlení je to až 400 W při 240 V, respektive 200 W při 100 V na okruh.
Potřebuji k montáži rámeček?
Ne. Jde o samostatný nástěnný vypínač, který montážní rámeček nevyžaduje.
