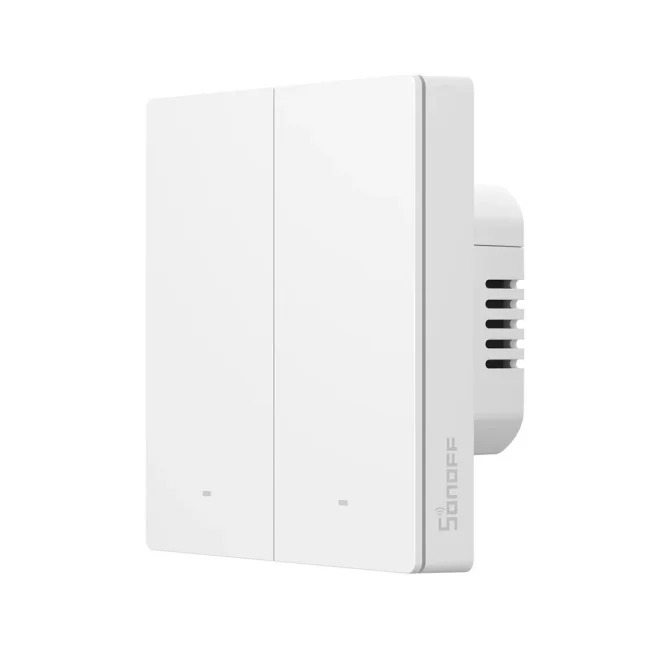

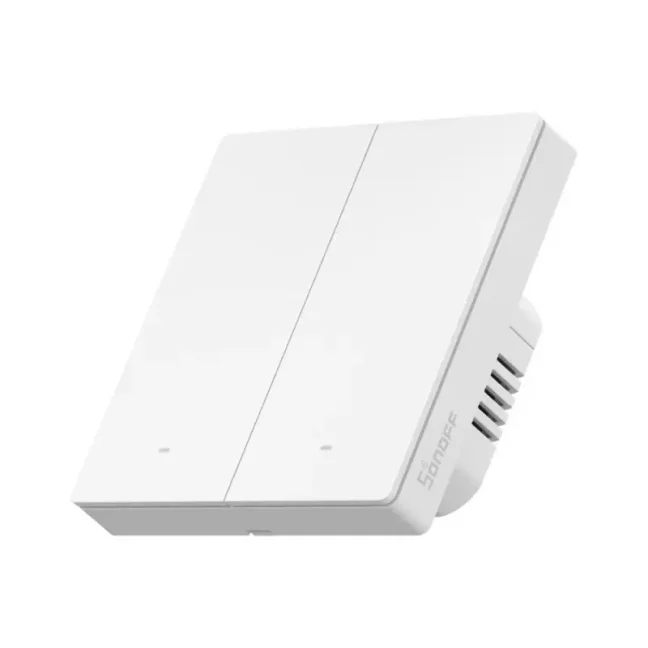

Sonoff ZBM5-2C-86W ZigBee vypínač - 2CH
Výrobce: sonoffKód produktu: 32102 Doprava a platba
Chytrý nástěnný vypínač Sonoff ZBM5-2C-86W pro dva okruhy se Zigbee 3.0. Zapojení s nulou i bez nuly, max. 10 A, mechanické tlačítko. Vyžaduje Zigbee bránu. Kompatibilní s eWeLink, Zigbee2MQTT, ZHA a Home Assistant. Více
Sonoff ZBM5-2C-86W je chytrý nástěnný vypínač pro dva nezávislé okruhy s podporou Zigbee 3.0. Ideální pro ovládání osvětlení a menších elektrospotřebičů. POZOR – nejde o WiFi vypínač, pro provoz vyžaduje Zigbee 3.0 bránu (Sonoff ZigBee Bridge nebo jiný hub na standardu Zigbee 3.0).
Oblasti využití
- Ovládání osvětlení ve dvou nezávislých okruzích
- Spínání menších elektrospotřebičů
- Modernizace stávajících vypínačů bez nutnosti montážního rámečku
- Instalace do sítí s nulovým vodičem i bez něj

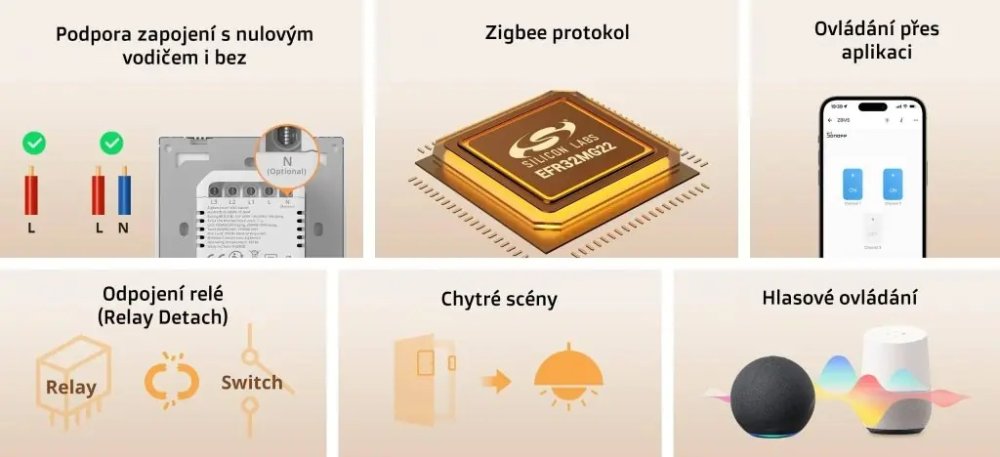

Klíčové vlastnosti
- Dva kanály — samostatné ovládání dvou okruhů z jednoho vypínače.
- Zapojení s nulou i bez nuly — podpora zapojení L+N i režimu „bez nuly" pro snazší instalaci do různých sítí.
- Mechanické tlačítko — klasické manuální ovládání i bez aplikace, zároveň slouží k párování (stisk ~5 s, LED bliká).
- Maximální zátěž 10 A — pro odporové spotřebiče; LED/CFL až 400 W@240 V, 200 W@100 V.
- Minimální zátěž 3 W — v režimu bez nulového vodiče.
- Zigbee router — při zapojení s nulovým vodičem rozšiřuje dosah Zigbee sítě.
- Režim „detach relay" — umožňuje ovládání scén i při fyzicky vypnutém relé (nutno zapojit N).
- OTA aktualizace firmwaru — přes Zigbee2MQTT, Home Assistant nebo eWeLink.
Jak to funguje a zapojení

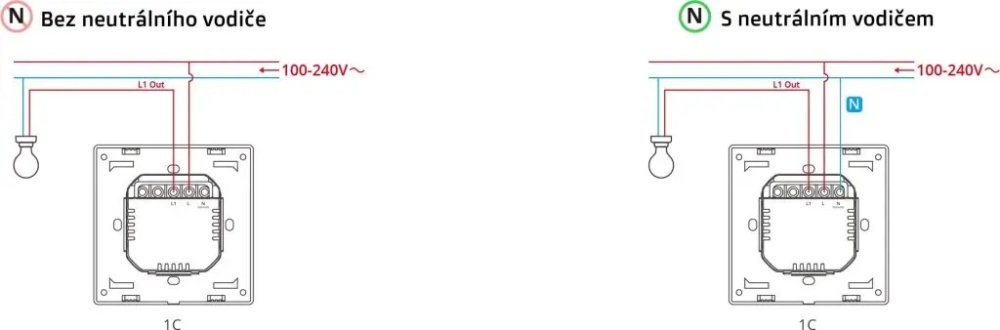

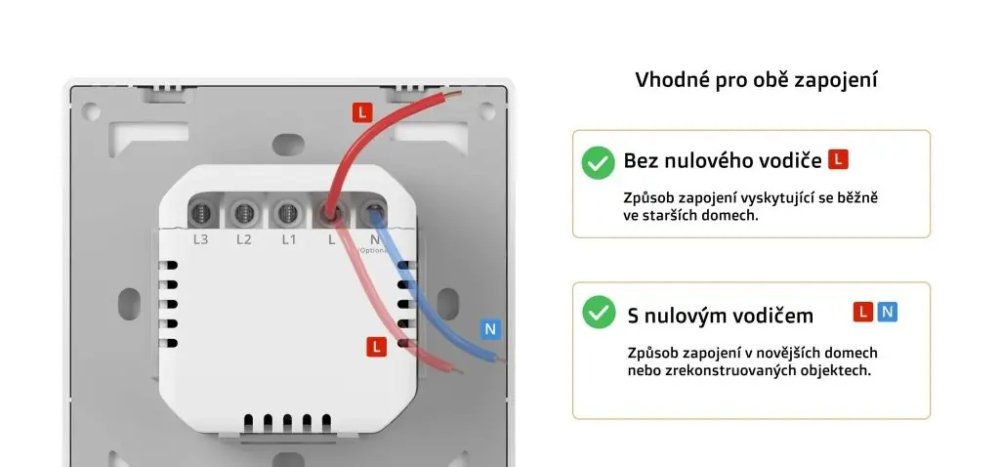

ZBM5-2C-86W je samostatný vypínač, který nevyžaduje montážní rámeček. Před instalací vypněte napájení a zapojte dle schématu: L + N (doporučeno) nebo pouze L, pokud nulový vodič chybí. Po zapnutí napájení vypínač automaticky vstoupí do párovacího režimu (~180 s) a LED bliká. Připojení provedete v aplikaci eWeLink přes Sonoff Zigbee bránu (sken QR kódu u brány), případně v Zigbee2MQTT / ZHA pod Home Assistant (stisk tlačítka ~5 s). Po připojení lze nastavit plány, režimy a zapojit vypínač do scén. Pro změnu způsobu zapojení proveďte factory reset (stisk >5 s), přepojte dle potřeby a znovu spárujte.
Způsob zapojení určuje roli vypínače v síti Zigbee:
| Způsob zapojení | Bez nulového vodiče | S nulovým vodičem |
|---|---|---|
| Role v síti Zigbee | Zigbee koncové zařízení | Zigbee router |
| Minimální zatížení | 3 W | Bez požadavku na minimální výkon |
| Použití chytrých žárovek | Nepodporováno | Podporováno |

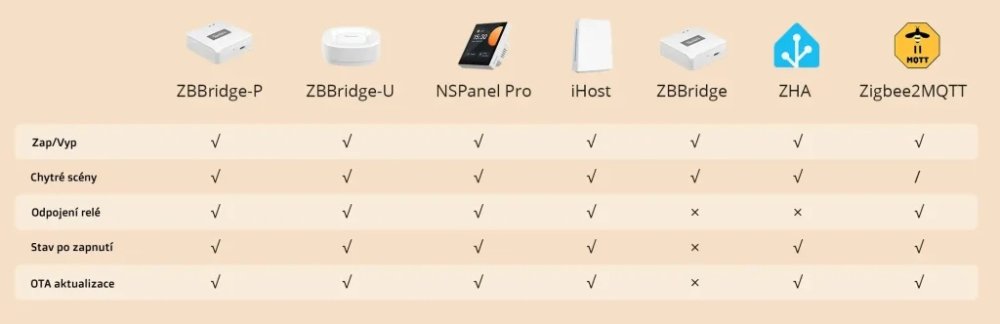

Kompatibilita
- Standard Zigbee 3.0 — vyžaduje Sonoff Zigbee bránu nebo jiný hub na standardu Zigbee 3.0
- Aplikace eWeLink (přes Sonoff Zigbee bránu)
- Zigbee2MQTT a ZHA — integrace do Home Assistant a dalších open-source systémů
- Platformy Amazon Alexa, Google Assistant a SmartThings (přes bránu)
Proč ZigBee
- Při zapojení s nulou pracuje jako Zigbee router a posiluje dosah celé sítě.
- Otevřený standard Zigbee 3.0 umožňuje integraci do eWeLink, Zigbee2MQTT, ZHA i SmartThings.
- Komunikuje po samostatné Zigbee síti, nikoli přes WiFi.
Specifikace
| Model | ZBM5-2C-86W |
| MCU | EFR32MG22 |
| Zatížení | 100–240 V~ 50/60 Hz, max. 10 A celkem |
| Zatížení (LED) | 200 W@100 V / 400 W@240 V na okruh |
| Minimální zatížení | 3 W (pro zapojení bez nulového vodiče) |
| Protokol | Zigbee 3.0 |
| Vestavěný Zigbee router | Ano (při zapojení s nulovým vodičem) |

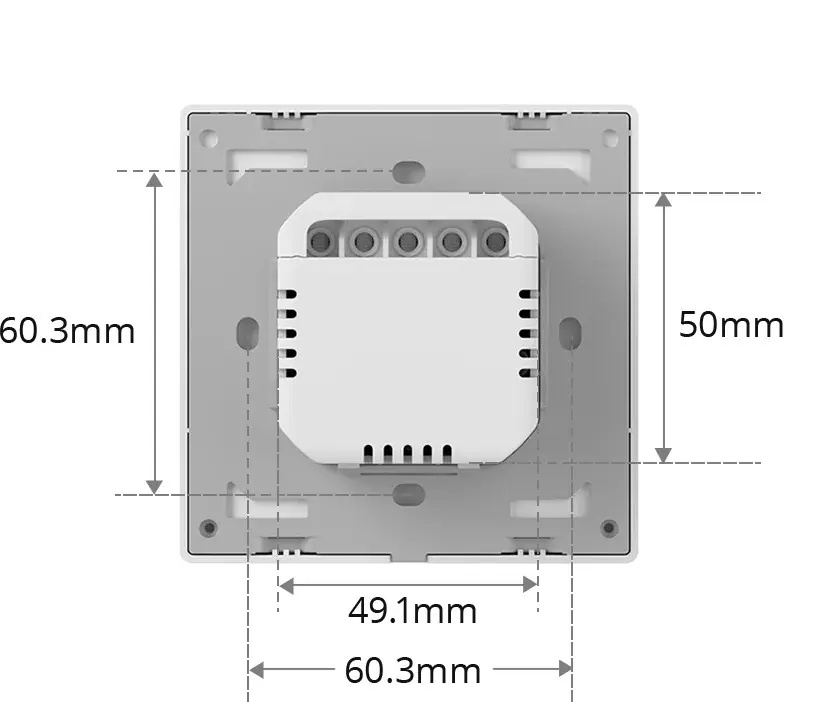

| Rozměry | 86 × 71 × 40,3 mm |
| Hmotnost | 167,6 g |
| Materiál krytu | PC + CRS |
| Barva | Bílá |
| Použití | Vnitřní |
| Provozní teplota | −10 °C až 40 °C |
| Provozní vlhkost | 5 % – 95 % RH (bez kondenzace) |
| Certifikace | CE, RoHS |
| Kompatibilita | Sonoff Zigbee brány, eWeLink, Zigbee2MQTT, ZHA, SmartThings |
FAQ — časté dotazy
Funguje vypínač přímo přes WiFi?
Ne. Jde o Zigbee zařízení a pro provoz vyžaduje Zigbee 3.0 bránu — Sonoff ZigBee Bridge nebo jiný hub na standardu Zigbee 3.0.
Lze ho zapojit bez nulového vodiče?
Ano. Podporuje zapojení s nulou i bez ní. V režimu bez nuly je nutná minimální zátěž 3 W a vypínač pracuje jako Zigbee koncové zařízení; v režimu s nulou funguje jako Zigbee router.
Jaká je maximální zátěž?
Maximálně 10 A celkem při 100–240 V. Pro LED/CFL platí 400 W@240 V, resp. 200 W@100 V na okruh.
Funguje vypínač i bez připojení k bráně?
Ano, mechanické tlačítko umožňuje klasické manuální spínání obou okruhů i bez aplikace a brány. Chytré funkce (scény, plány, ovládání z telefonu) ale vyžadují Zigbee bránu.
Lze ho používat v Home Assistant?
Ano, přes Zigbee2MQTT nebo ZHA. Podporuje i OTA aktualizace firmwaru.
Rozšiřuje dosah mé Zigbee sítě?
Při zapojení s nulovým vodičem ano — vypínač pak pracuje jako Zigbee router a posiluje dosah celé sítě. V režimu bez nuly funguje jako koncové zařízení.
