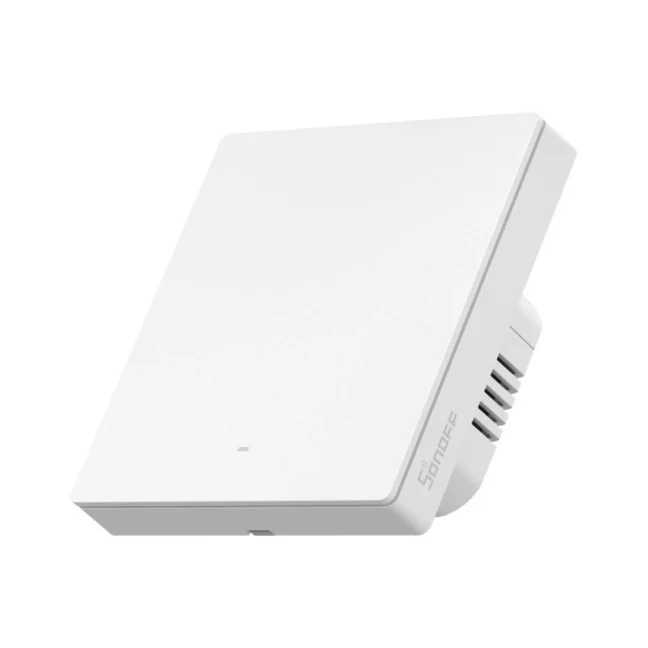

Sonoff ZBM5-1C-86W ZigBee vypínač - 1CH
SONOFF ZBM5-1C-86W je chytrý nástěnný vypínač s jedním tlačítkem (1CH) podporující Zigbee 3.0. Je určený pro ovládání osvětlení a menších elektrospotřebičů. Pozor – nejde o WiFi vypínač, pro provoz vyžaduje Zigbee bránu (Sonoff Zigbee Bridge nebo jiný hub na standardu Zigbee 3.0).
Oblasti využití
- Ovládání osvětlení
- Spínání menších elektrospotřebičů
- Rozšíření Zigbee sítě jako router (při zapojení s nulovým vodičem)
Klíčové vlastnosti
- Zigbee 3.0 — připojení přes Zigbee bránu, vyžaduje hub na standardu Zigbee 3.0 (není to WiFi vypínač).
- Zapojení s nulovým vodičem i bez něj — podporuje zapojení L+N i variantu „bez nuly", usnadňuje instalaci do různých sítí.
- Bez montážního rámečku — samostatný vypínač, který nevyžaduje montážní rámeček.
- Mechanické tlačítko — umožňuje klasické manuální ovládání.
- Maximální zátěž 10 A — pro odporové spotřebiče; LED/CFL až 400 W@240 V, 200 W@100 V. V režimu bez N je minimální zátěž 3 W.
- Zigbee router — při zapojení s nulovým vodičem funguje jako router a rozšiřuje Zigbee síť.
- Režim „detach relay" — dovoluje ovládání scén, i když je fyzické relé vypnuté (nutno zapojit N).
- OTA aktualizace firmware — přes Zigbee2MQTT, Home Assistant nebo eWeLink.
Jak to funguje a zapojení
Před montáží vypněte napájení. Vypínač zapojte dle schématu – L + N (doporučeno) nebo pouze L, pokud nulový vodič chybí. Po zapnutí napájení vstoupí vypínač automaticky do párovacího režimu (~180 s) a LED bliká. Připojení proveďte přes aplikaci eWeLink (sken QR u Zigbee gateway), případně v Zigbee2MQTT / ZHA přes Home Assistant (stisk ~5 s). Po připojení lze nastavit plán, režimy nebo zařízení integrovat do scén. Pro změnu režimu zapojení proveďte factory reset (stisk >5 s), přepojte dle potřeby a znovu spárujte.
| Terminál | Popis | Vodiče | Popis |
|---|---|---|---|
| N (volitelné) | Nulová svorka | N | Nulový vodič |
| L | Fázová svorka | L | Fázový vodič (100–240 V) |
| L out1 | Výstupní svorka 1 (100–240 V) | ||
| L out2 | Výstupní svorka 2 (100–240 V) | ||
| L out3 | Výstupní svorka 3 (100–240 V) |
| Způsob zapojení | Bez nulového vodiče | S nulovým vodičem |
|---|---|---|
| Role v síti Zigbee | Zigbee koncové zařízení | Zigbee router |
| Minimální zatížení | 3 W | Bez požadavku na minimální výkon |
| Použití chytrých žárovek | Nepodporováno | Podporováno |
Kompatibilita
- Vyžaduje Zigbee bránu na standardu Zigbee 3.0 (Sonoff Zigbee gateway, popř. jiný kompatibilní hub).
- Aplikace eWeLink – přes Sonoff Zigbee gateway.
- Zigbee2MQTT a ZHA – integrace do Home Assistant a dalších open-source systémů, včetně OTA.
- Hlasové asistenty a platformy (Amazon Alexa, Google Assistant, SmartThings) – přes bránu.
Proč ZigBee
- Při zapojení s nulovým vodičem funguje jako Zigbee router a rozšiřuje dosah sítě.
- Otevřená integrace do Home Assistant přes Zigbee2MQTT i ZHA, včetně OTA aktualizací.
Specifikace
| Model | ZBM5-1C-86W |
| MCU | EFR32MG22 |
| Zatížení | 100–240 V~ 50/60 Hz, max. 10 A celkem |
| Zatížení (LED) | 200 W@100 V / 400 W@240 V na okruh |
| Minimální zatížení | 3 W (pro zapojení bez nulového vodiče) |
| Protokol | Zigbee 3.0 |
| Vestavěný Zigbee router | Ano (při zapojení s nulovým vodičem) |
| Rozměry | 86 × 71 × 40,3 mm |
| Hmotnost | 167,6 g |
| Materiál krytu | PC + CRS |
| Barva | Bílá |
| Použití | Vnitřní |
| Provozní teplota | −10 °C až 40 °C |
| Provozní vlhkost | 5 % – 95 % RH (bez kondenzace) |
| Certifikace | CE, RoHS |
| Kompatibilita | Sonoff Zigbee brány, eWeLink, Zigbee2MQTT, ZHA, SmartThings |
FAQ — časté dotazy
Funguje vypínač přes WiFi?
Ne. Jde o Zigbee 3.0 vypínač, který pro provoz vyžaduje Zigbee bránu – Sonoff ZigBee Bridge nebo jiný hub na standardu Zigbee 3.0.
Lze ho zapojit bez nulového vodiče?
Ano. Podporuje zapojení s nulovým vodičem i bez něj. V režimu bez nuly je minimální zátěž 3 W a vypínač funguje jako Zigbee koncové zařízení; s nulovým vodičem funguje jako Zigbee router.
Jakou má maximální zátěž?
Maximálně 10 A pro odporové spotřebiče. Pro LED/CFL osvětlení až 400 W při 240 V, respektive 200 W při 100 V.
Funguje jako Zigbee router?
Ano, ale jen při zapojení s nulovým vodičem. V tomto režimu rozšiřuje dosah Zigbee sítě. Bez nulového vodiče funguje jako koncové zařízení.
Lze ho integrovat do Home Assistant?
Ano, přes Zigbee2MQTT nebo ZHA, a to včetně OTA aktualizací firmware.
Potřebuji k montáži rámeček?
Ne. Jde o samostatný vypínač, který montážní rámeček nevyžaduje.
