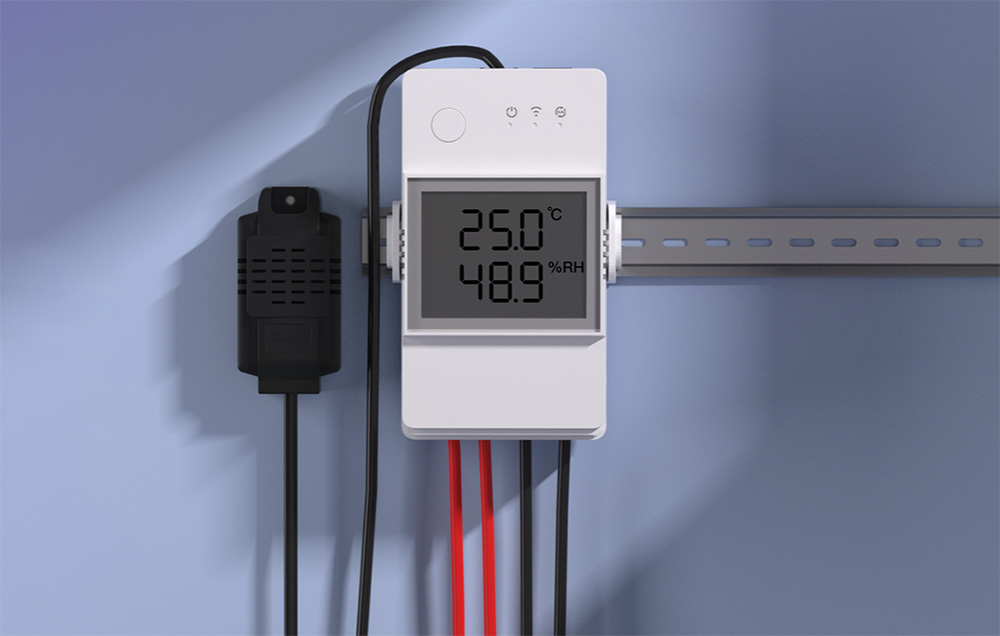

Sonoff THR316D

Sonoff THR316D je chytrý WiFi spínač na platformě eWeLink, který se napájí z 230 V AC a po připojení teplotního či vlhkostního čidla umí spínat automaticky podle naměřených hodnot. Na výstupu má jak silové spínání 230 V AC, tak beznapěťový (dry contact) kontakt, takže ho zapojíte k topení, kotli i k zařízení s vlastním napájením.

Přímo připojitelná čidla

Hlavní přínos spínače: do konektoru RJ9 připojíte teplotní a vlhkostní čidlo a spínač pak spíná automaticky podle naměřených hodnot. Čidla nejsou součástí spínače a kupují se zvlášť:

• teploty a vlhkosti — interiérové čidlo Sonoff THS01
• teploty v exteriéru či kapalinách — vodotěsné čidlo Sonoff WTS01
• půdní vlhkosti — Sonoff MS01

Oblasti využití

• Termostat pro kotel nebo topení — automatické spínání podle nastavené teploty
• Domácí vytápění, podlahové topení, zavlažovací systémy a skleníky
• Vnitřní bazény, vinárny a terária
• Měření a záznam teploty (interiér i exteriér) a vlhkosti v interiéru
• Hlídání teploty kapalin (vodotěsným čidlem)
• Spínání zařízení s vlastním napájením přes beznapěťový kontakt

Klíčové vlastnosti

• Spínání podle teploty a vlhkosti — po připojení čidla nastavíte v aplikaci automatické sepnutí při dosažení zvolené hodnoty
• Dva typy výstupu — silové spínání 230 V AC a zároveň beznapěťový (dry contact) kontakt
• Monitoring v reálném čase — sledování teploty a vlhkosti, upozornění v aplikaci při sepnutí/vypnutí nebo dosažení nastavené hodnoty

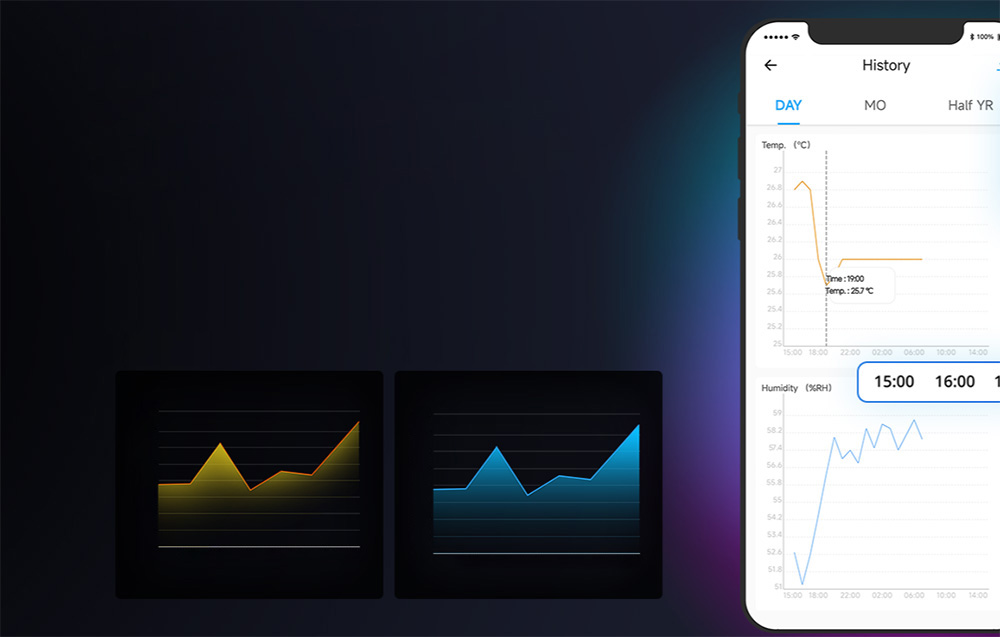

• Záznam historie — 6 měsíců dat o teplotě a vlhkosti k prohlížení po hodinách, dnech i měsících, s exportem do .xlsx
• Konektor RJ9 — pro připojení teplotních/vlhkostních sond Sonoff
• Vyšší zatížitelnost — relé zvládne i zařízení s vyšší spotřebou, například podlahové vytápění
• Postaveno na ESP32 — možnost nahrání alternativního firmwaru Tasmota

Jak to funguje a zapojení

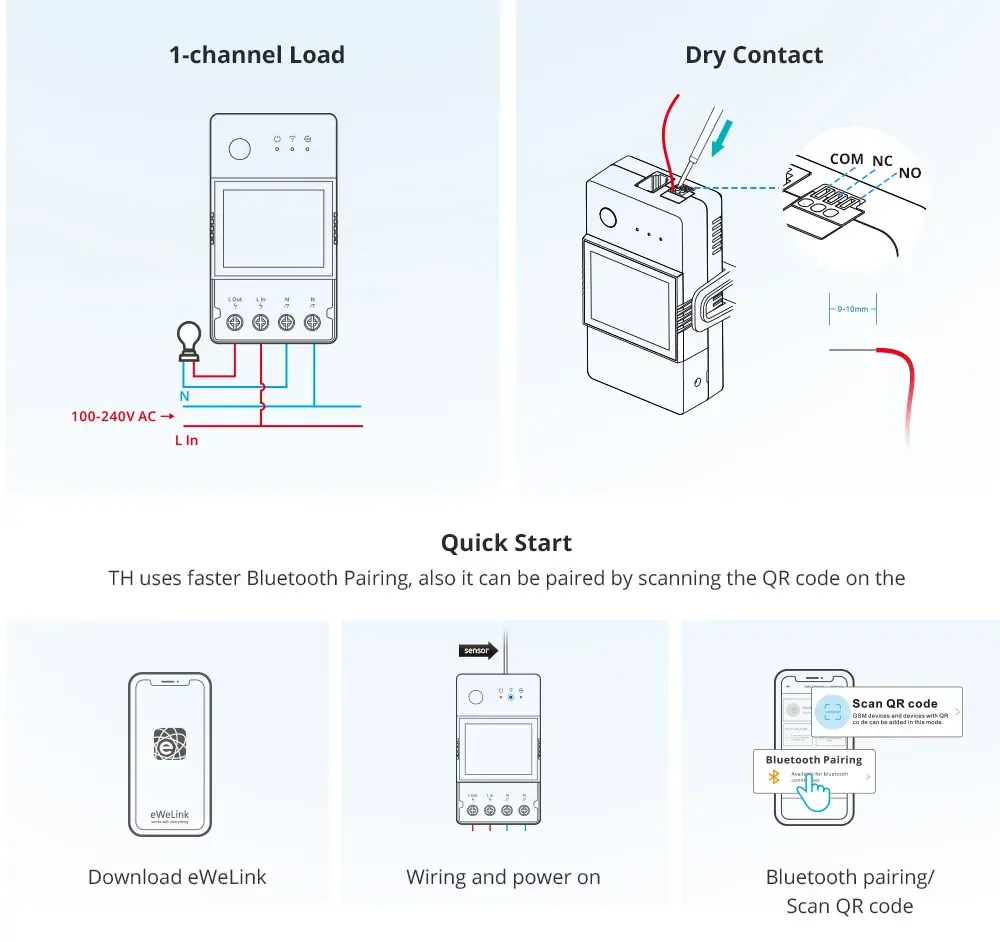

Spínač se napájí z 230 V AC. Po připojení čidla měří teplotu (a u kombinovaného čidla i vlhkost) a v aplikaci eWeLink nastavíte automatizaci, která při dosažení určité teploty sepne výstup. Vedle silového spínání 230 V AC má spínač i beznapěťový kontakt: relé na horní straně při zapnutí jen propojí kontakty COM a NO (COM a NC jsou propojeny při vypnutí spínače). K beznapěťovému kontaktu tak připojíte zařízení s vlastním napájením, například vstup kotle. V závislosti na připojeném čidle řídíte teplotu (čidlo DS18B20), vlhkost (SI7021) nebo půdní vlhkost (MS01). Čidla nejsou součástí balení a kupují se zvlášť.

Kompatibilita

• Platforma eWeLink přes WiFi — nastavení automatizací, scén, plánů a sledování historie v aplikaci eWeLink
• Spolupracuje také s Home Assistant a IFTTT

Proč Tasmota

Alternativní FW Tasmota — spínač je založen na ESP32, takže proces flashování je jiný než u ostatních spínačů. Je to titěrná práce, která zabere mnohem více času, a proto si dovolujeme účtovat dvojnásobnou sazbu. Pokud si přejete nahrát FW Tasmota do tohoto spínače, přidejte prosím Tasmotu do košíku 2×.

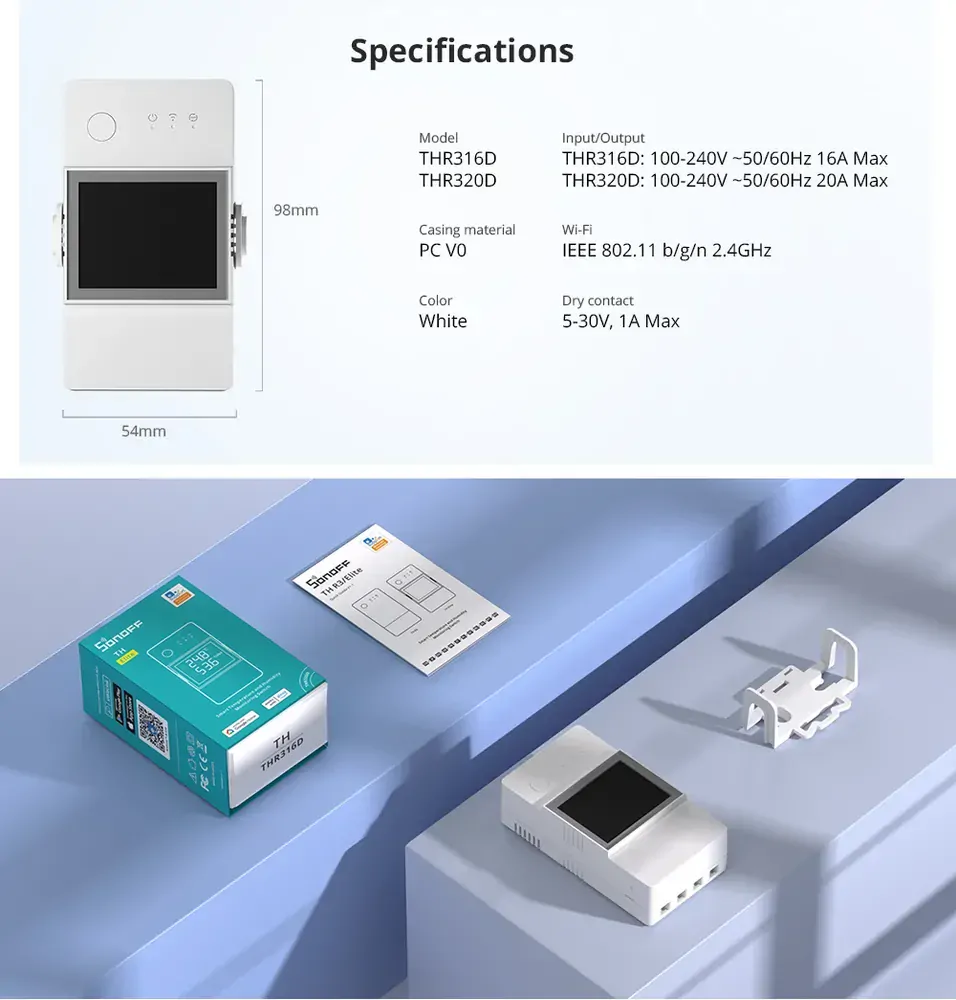

Specifikace

FAQ — časté dotazy

Umí spínač sepnout jiné zařízení při dosažení určité teploty?

Ano. Po připojení čidla nastavíte v aplikaci eWeLink automatizaci, která při dosažení zvolené teploty sepne výstup.

Co znamená beznapěťový kontakt (dry contact)?

Znamená to beznapěťové relé. Na výstupu relé není síťové napětí 230 V, ale to, co ke kontaktu připojíte. Relé na horní straně spínače při zapnutí jen zkratuje kontakty COM a NO (COM a NC jsou spojeny při vypnutí spínače).

Umí THR316D měřit spotřebu připojeného zařízení?

Ne, měření spotřeby tento model neumí.

Zaznamenává a vykresluje teplotu? Lze data exportovat?

Ano. Podle výrobce uchovává 6 měsíců historie teploty a vlhkosti, kterou lze prohlížet po hodinách, dnech a měsících a exportovat do souboru .xlsx s přesností na hodiny.

Jaký konektor se používá pro připojení čidla?

THR316D používá konektor RJ9 — jiný typ než u staršího modelu TH16, který používal jack 2,5 mm.

Při použití prodloužení čidla mi v grafu občas „ulítne" hodnota. Co s tím?

Pokud čidlo zapojíte napřímo bez prodloužení, graf se vykresluje správně. Pokud problém s prodloužením přetrvává, doporučujeme spínač reklamovat.
