Sonoff SPM - 4Relay
Kód produktu: 13254 Doprava a platba
Stohovatelná relé jednotka chytrého měřiče spotřeby Sonoff SPM se čtyřmi nezávislými kanály. Měří a spíná silové okruhy, ochrana proti přetížení, monitoring spotřeby. Vyžaduje hlavní jednotku SPM - Main (propojení přes RS-485). Více

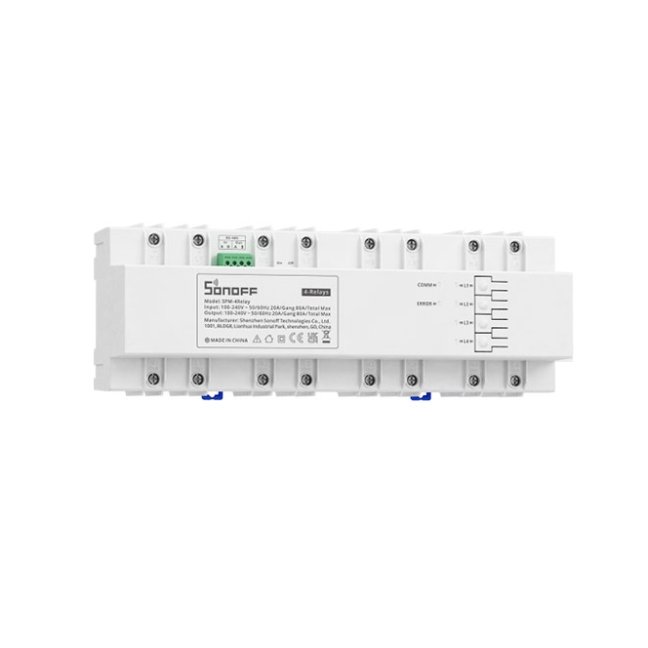

Sonoff SPM - 4Relay je stohovatelná relé jednotka chytrého měřiče spotřeby Sonoff SPM. Měří a nezávisle spíná čtyři silové okruhy a vždy pracuje ve spojení s hlavní jednotkou SPM - Main, ke které se připojuje sběrnicí RS-485.
Oblasti využití
- Měření a spínání více okruhů na jednom místě v rozvaděči
- Rozsáhlé instalace, kde je potřeba ovládat desítky okruhů z jedné jednotky
- Sledování spotřeby jednotlivých okruhů s možností ukládání dat
Klíčové vlastnosti
- Čtyři nezávislé kanály — každý kanál ovládáte samostatně
- Ochrana proti přetížení

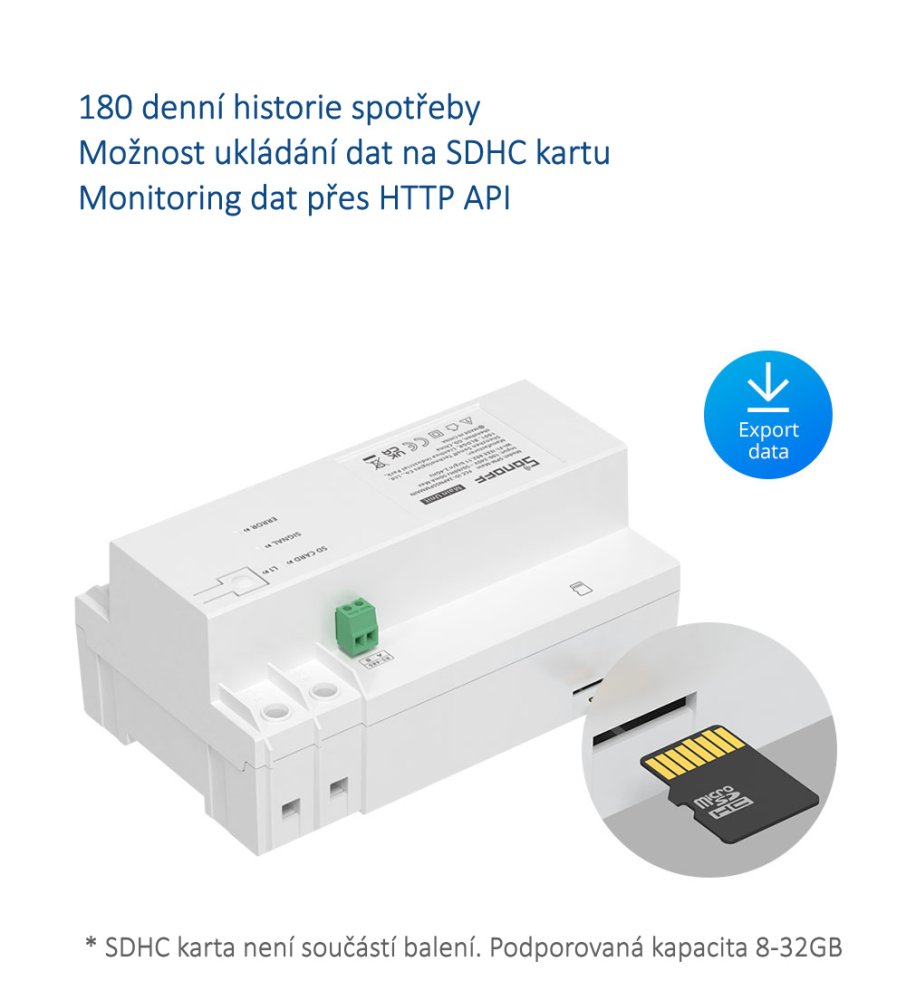

- Monitoring spotřeby — s možností ukládání dat na SDHC kartu (není součástí balení)
- Stohovatelnost — na jednu hlavní jednotku lze připojit až 32 relé jednotek, tedy až 128 okruhů
Jak to funguje a zapojení

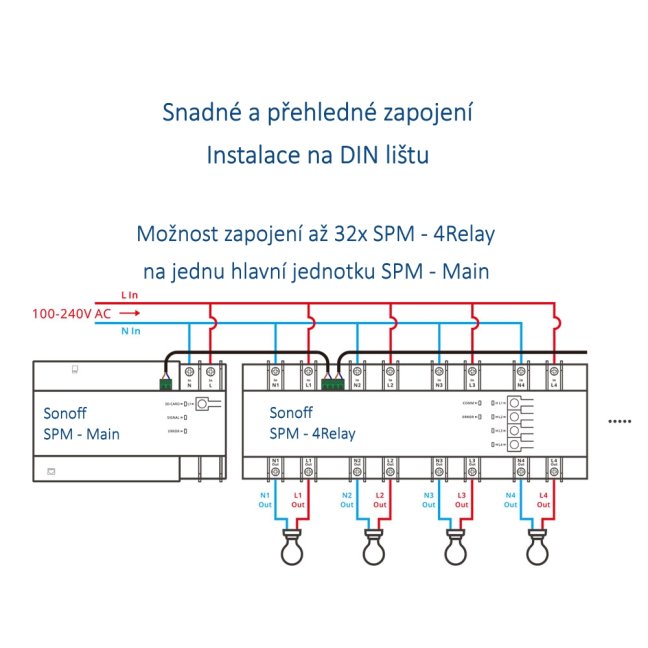

Jednotka Sonoff SPM - 4Relay sama o sobě není samostatné zařízení — vyžaduje hlavní jednotku Sonoff SPM - Main. Hlavní jednotka se připojí do cloudu eWeLink pomocí WiFi nebo LAN kabelu. Relé jednotky SPM - 4Relay se mezi sebou a k hlavní jednotce propojují dvěma vodiči pomocí protokolu RS-485. Na jednu hlavní jednotku tak lze připojit až 32 relé jednotek a měřit i ovládat až 128 okruhů.
Kompatibilita

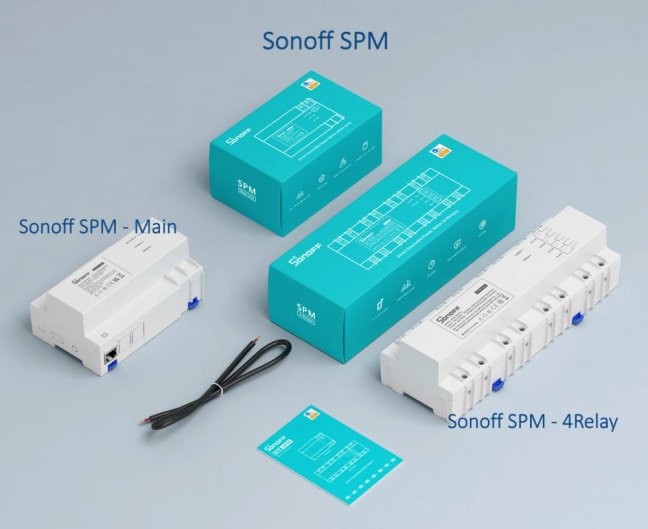

- Hlavní jednotka Sonoff SPM - Main (nutná pro provoz)
- Aplikace eWeLink (připojení hlavní jednotky přes WiFi nebo LAN)
Specifikace
| Napětí | 100–240 V AC; 50/60 Hz |
| Max. zatížení | 20 A na jeden kanál; 80 A celkem na jednu jednotku |
| Komunikace | RS-485 |
| Materiál | PC V0 |
| Barva | Bílá |
| Rozměry | 250 × 90 × 66,5 mm |
FAQ — časté dotazy
Kolik relé jednotek lze připojit k jedné hlavní jednotce?
Na jednu hlavní jednotku Sonoff SPM - Main lze pomocí sběrnice RS-485 připojit až 32 relé jednotek SPM - 4Relay, tedy celkem až 128 okruhů.
Zapamatuje si zařízení stav kanálů po výpadku proudu?
Tuto funkci se nám nepodařilo ověřit — výrobce možnost obnovení stavu po výpadku nepotvrdil. Jeden ze zákazníků uvádí, že po obnovení napájení zůstanou všechny výstupy vypnuté.
Je možné jednotku použít pro třífázové měření?
Výrobce uvádí, že se jedná o jednofázové zařízení a třífázové použití oficiálně neuvádí. Berte prosím v úvahu i limit 20 A na kanál.
Potřebuji k provozu SDHC kartu?
Pro samotné měření a spínání ne. Karta slouží pouze k ukládání naměřených dat a není součástí balení.
Jak připojit jednotlivé moduly k hlavní jednotce?

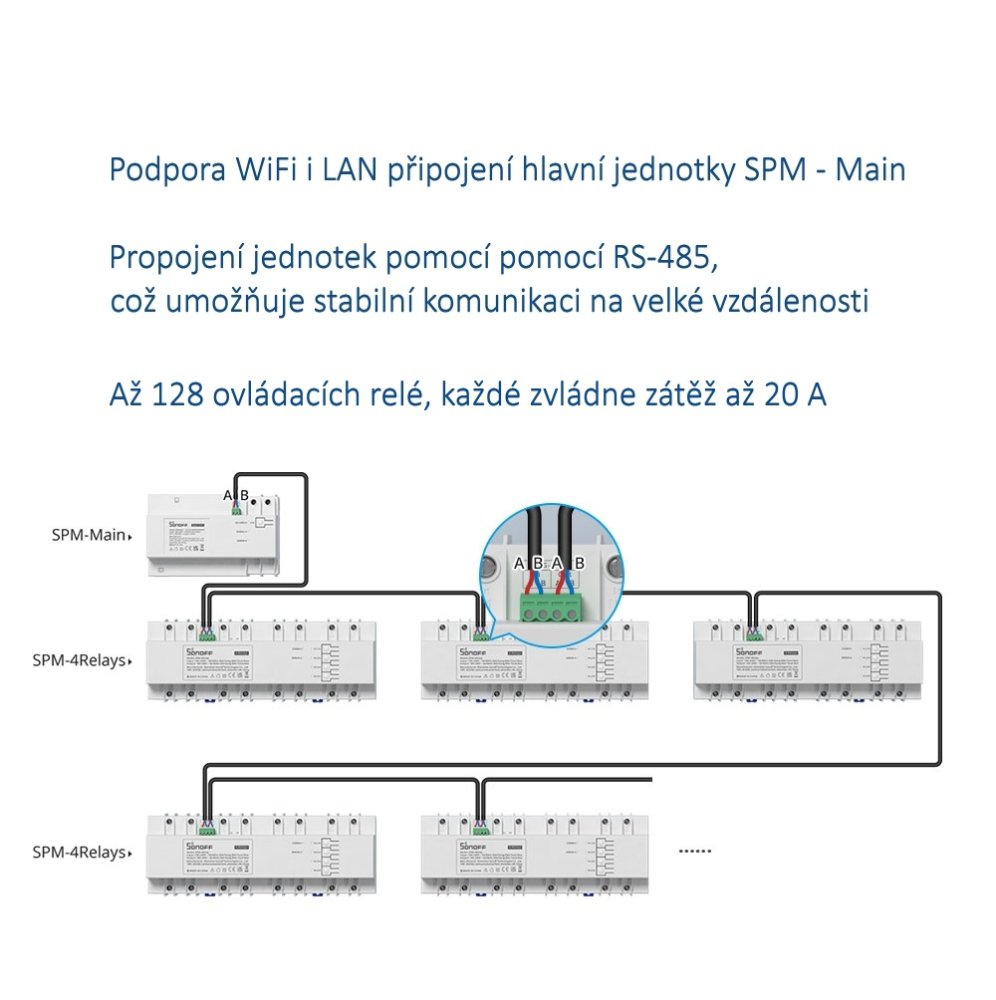

Relé jednotky SPM - 4Relay se mezi sebou a k hlavní jednotce SPM - Main propojují dvěma vodiči pomocí sběrnice RS-485. Hlavní jednotka se pak připojí do cloudu eWeLink přes WiFi nebo LAN kabel.
Lze sestavu využít pro hlídání jednotlivých fází (např. ohřev vody z FVE)?
Výrobce jednotku oficiálně uvádí jako jednofázovou. Podle zkušenosti jednoho ze zákazníků lze sestavu SPM - Main + SPM - 4Relay pro tento účel použít tak, že napájení hlavní jednotky a 1. kanálu relé jednotky je zapojeno zvlášť jako trvalé a kanály 2, 3 a 4 spínají jednotlivé fáze. Berte prosím v úvahu limit 20 A na kanál.
