Sonoff 4CH PRO R3 - Tasmota

Nová verze Sonoff 4CH PRO R3 s již nahranou Tasmotou - vylepšená konstrukce, snadnější montáž, pevnější uchycení kabelů.

Pokud se nahraje do spínače jiný firmware nelze pak již používat s původní aplikací ewelink využívající cloudové úložiště. Tento proces (nahrání tasmoty) je nevratný.

Velmi univerzální spínač, který je možno použít v mnoha různých aplikacích. Umí například ovládat 4 zařízení nezávisle na sobě, měnit polaritu DC motorů, je vhodný k ovládaní rolet a žaluzií, může být použit na spínání 4 samostatných okruhů, může být napájen nízkým DC napětím 9-23 V nebo 100-240 V AC.

Sonoff 4CH PRO umožňuje 3 režimy:

• Selflock - Nezávislé přepínání 4 spínačů

• Interlock – jakmile se jeden kanál zapne, před tím zapnutý kanál se vypne – vždy je zapnutý jen jeden (vhodné například pro ovládání rolet, žaluzií, garážových vrat…)
• Inching – vypínání s nastavitelnou prodlevou (zapnutý kanál se sám po nastavené době vypne – nastavitelná prodleva je 0,5 s – 3600 s)
• Režimy je možno částečně kombinovat

Základní funkce:

• Remote ON/OFF - vzdálené ovládání 4 elektrických okruhů nezávisle na sobě
• Ovládání pomocí 433MHz ovladačů (každý kanál podporuje 4 RF ovladače)

• Možnost napájení 230 V AC i 9-23 V DC
• Časové programování
• Nastavitelná prodleva sepnutí v rozmezí 0,5 - 3600 vteřin

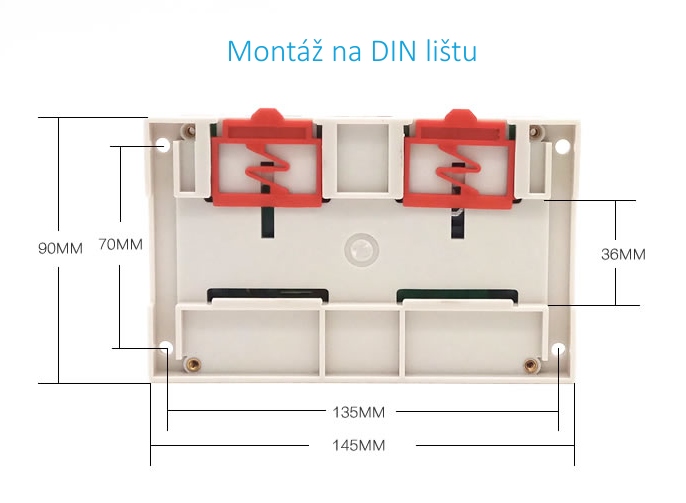

• Montáž na DIN lištu
• Hromadné spínání a chytré scény
• Hlasové ovládání - možnost integrace s Amazon Alexa, Google Home a pod.

Párování a mazání 433MHz RF ovladačů:

• Párování - na spínači Sonoff 4CH Pro R3 stikněte a držte HW tlačítko kanálu, který hodláte ovládat přes RF ovladač. Držte, dokud dioda daného kanálu jednou neblikne, uvolněte HW tlačítko a poté stiskněte tlačítko RF ovladče, kterým chcete daný kanál ovládat. Poté červená dioda daného kanálu blikne znovu 1x a tím signalizuje, že jste úspěšně spárovali RF ovladač pro daný kanál. Pokud hodláte i ostaní kanály ovládat jiným RF ovladačem (nebo jiným tlačítkem), postup opakujte pro každý kanál zvlášť

• Mazázní - na spínači Sonoff 4CH Pro R3 stikněte a držte HW tlačítko kanálu, jehož RF ovladač hodláte smazat. Držte HW tlačítko, dokud červená dioda neblikne 2x. Rychle potom stiskněte tlačítko spárovaného ovladače. Poté červená dioda daného kanálu blikne znovu 1x a tím signalizuje, že jste úspěšně smazali RF ovladač pro daný kanál. Pokud hodláte smazat RF ovladače i z ostaních kanálů, postup opakujte pro každý kanál zvlášť


Sonoff 4CH Pro R3 podporuje až 4 RF ovladače na každý kanál

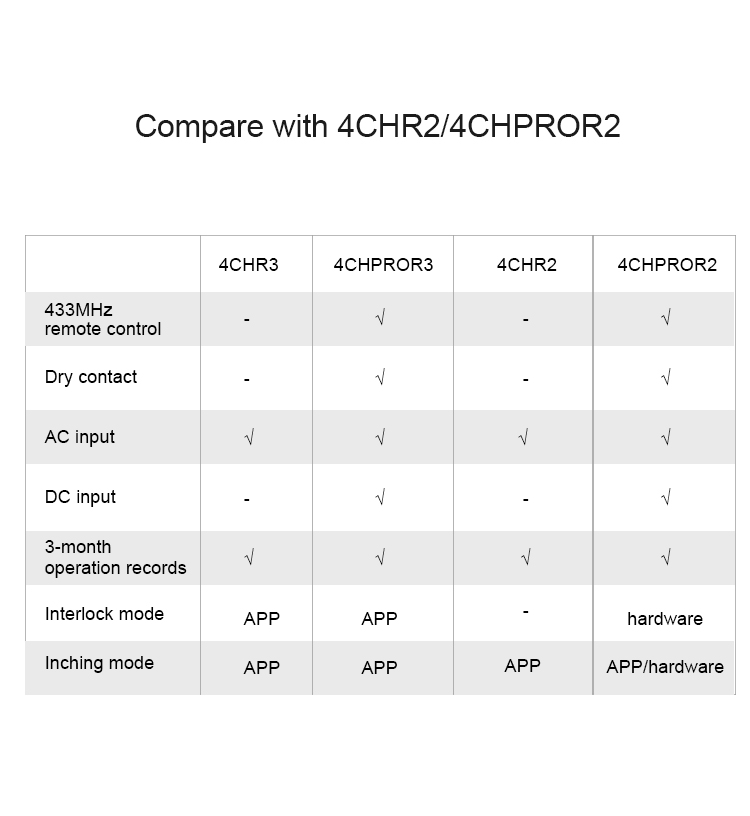

Porovnání s předešlou verzí

Výběr pracovního módu a prodlevy vypnutí se nastavuje (narozdíl od předešlé verze R2) přímo v aplikaci eWelink.

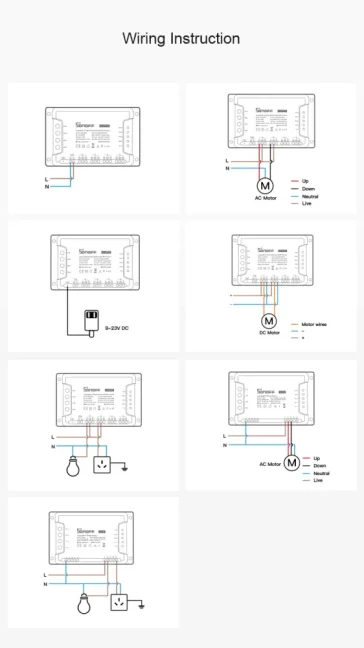

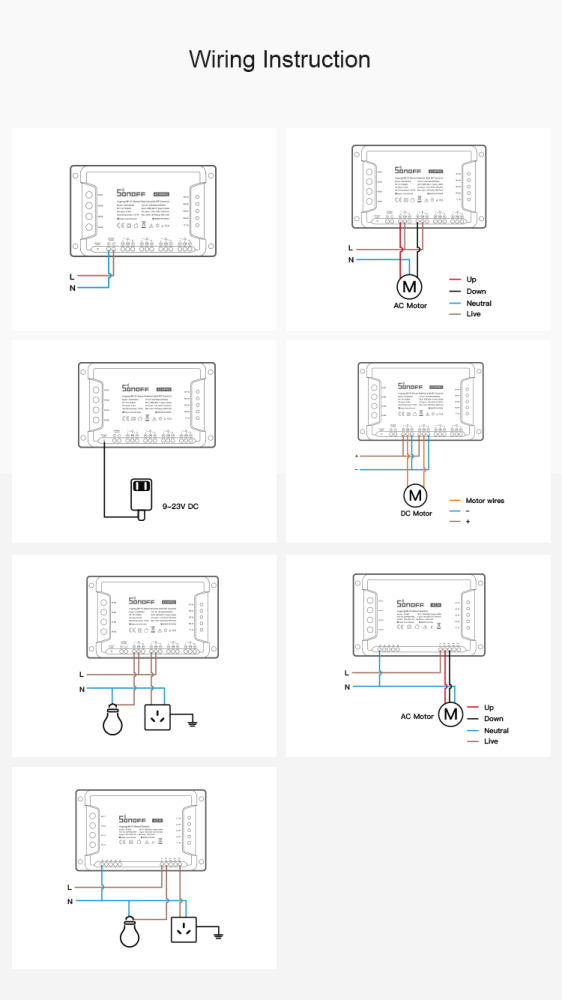

Schéma zapojení

Specifikace:

• Maximální zátěž 10A na kanál (max 4x 10 A)

• Napájení galvanicky odděleno od spínacích relé (možnost ovládat jiné obvody bez ohledu na způsobu napájení)
• Napájení ze sítě 230 V AC (100-240V AC) nebo přes konektor 9-23V DC
• Barva: Bílá
• WiFi 2,4 GHz
• WiFi Standard: 802.11 b/g/n
• WiFi zabezpečení: WPA-PSK/WPA2-PSK
• Rozměry: 145 x 90 x 40
• Pracovní rozsah teplot: 0ºC - 40ºC
• Certifikace: CE - FCC - RoHS
• Ovládání také pomocí RF ovladačů: Ano

• Počet možných RF ovladačů na 1 kanál: 4
• Firmware: Tasmota
