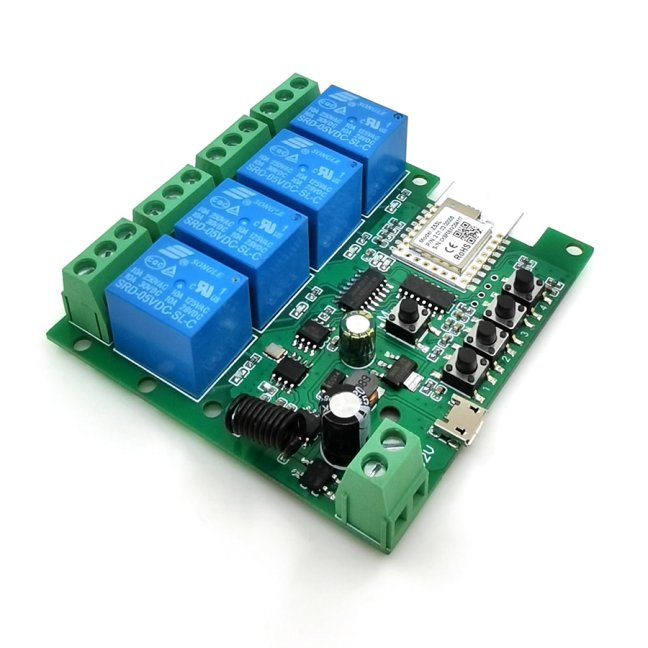

eWelink 5V/7-32V + RF 4CH
Kód produktu: 18105 Doprava a platba
Čtyřkanálový WiFi spínací modul se čtyřmi nezávislými relé pro beznapěťové spínání kontaktů. Ovládání přes aplikaci odkudkoliv i bezdrátovými RF ovladači. Režimy inching, selflocking a interlocking. Napájení 5 V micro USB nebo 7–32 V. Ideální na vrata, brány, kotle a DC motory. Více
Čtyřkanálový WiFi spínací modul eWeLink se čtyřmi nezávislými relé pro beznapěťové spínání kontaktů. Ovládáte ho přes WiFi v aplikaci eWeLink odkudkoliv na světě, volitelně i bezdrátovými RF ovladači. Hodí se na ovládání kotlů, garážových vrat, vjezdových bran, počítačů, dveřních otevíračů a podobných zařízení.
Oblasti využití
- Garážová vrata a vjezdové brány — paralelní připojení ke stávajícímu tlačítku umožní vzdálené otevírání po internetu
- Kotle, dveřní otevírače, spouštění počítačů — krátké impulzní sepnutí kontaktu
- Změna polarity DC motorů — koordinované spínání více relé
- Obecné beznapěťové spínání dvou kontaktů (trvalé i krátké)
Klíčové vlastnosti
- Čtyři nezávislá relé — každé lze ovládat samostatně nebo koordinovaně (např. na změnu polarity DC motorů)
- Beznapěťové kontakty — spíná dva kontakty bez vlastního napětí, vhodné pro paralelní připojení k tlačítkům
- Tři pracovní režimy — Inching (sám se po cca 0,7 s vypne), Selflocking (zůstane sepnutý do vypnutí) a Interlocking (sepnutý může být jen jeden kanál)
- Napájení 5 V i 7–32 V — z micro USB (nabíječka na telefon, USB port počítače) nebo ze svorkovnice 7–32 V DC/AC
- Podpora RF ovladačů — každé relé lze ovládat bezdrátovým RF ovladačem (až 14 ovladačů na kanál)
Jak to funguje a zapojení
Modul se napájí buď 5 V přes micro USB konektor (nabíječkou na telefon nebo z USB portu počítače), nebo 7–32 V DC/AC na svorkovnici. Ovládá se přes WiFi v aplikaci eWeLink. Při paralelním připojení ke stávajícímu tlačítku ovládání garážových vrat nebo vjezdové brány umožňuje vzdálené ovládání po internetu odkudkoliv na světě.
Pracovní režim (Inching / Selflocking / Interlocking) se trvale nastavuje samostatným tlačítkem na desce spínače. Při režimu inching sepne relé na pevnou dobu asi 0,7 s. Délku sepnutí lze nastavit i softwarově v aplikaci eWeLink v rozsahu 0,5 s až 3600 s, a to pro každý kanál zvlášť.
Při použití jako „ovladač" vrat či brány samotný spínač neumožňuje sledování stavu — nepozná, zda jsou vrata otevřená či zavřená. V aplikaci bude vždy vidět jako vypnutý a sepne se jen na 0,7 s po zapnutí. Funkci kontroly stavu má až tento Chytrý WiFi Otevírač Garážových Vrat.
Ilustrační video popisující základní vlastnosti spínače Sonoff 5V/7-32V (video je pro podobný spínač na aplikaci eWeLink):
RF ovladače
Spínač (každé relé zvlášť) je možné ovládat pomocí RF ovladačů, které nejsou součástí balení a je potřeba je dokoupit zvlášť.
Pro přidání RF ovladače stiskněte tlačítko daného kanálu po dobu asi 5 sekund — LED blikne modře. Poté stiskněte tlačítko na RF ovladači, kterým chcete spínač ovládat. Postup zopakujte pro každý kanál. S tímto spínačem můžete spárovat až 14 RF ovladačů pro každý kanál.
Mazání RF ovladačů provedete stisknutím stejného tlačítka po dobu asi 10 sekund — modrá LED několikrát velmi rychle problikne, čímž spínač signalizuje smazání všech ovladačů z daného kanálu.
Kompatibilita
- Aplikace eWeLink — ovládání přes WiFi odkudkoliv po internetu
- RF ovladače (dokupují se zvlášť) — bezdrátové ovládání každého kanálu
Specifikace
| Počet kanálů | 4 |
| Rozměry | 78 × 75 × 20 mm |
| Napájení | 5 V DC nebo 7–32 V DC/AC |
| Spotřeba | < 1 W |
| Pohotovostní proud | 80 mA |
| Max. proudové zatížení relé | 10 A |
| Životnost relé | více než 10 milionů sepnutí |
| Maximální čas sepnutí relé | 15 ms |
| Maximální čas rozepnutí relé | 5 ms |
| Doba sepnutí relé (inching) | 0,7 s |
| Pracovní teplota | 0 °C – 40 °C |
| Pracovní vlhkost | 40 % – 80 % RH |
| Podpora RF | ano |
| Max. počet RF ovladačů | 14 na každý kanál |
Dodáváno bez plastové krabice a bez zdroje (viz obrázky).
FAQ — časté dotazy
Lze dobu sepnutí (inching) nastavit softwarově přes aplikaci?
Ano. I tento 4kanálový model umí stejné nastavení jako 2CH — dobu sepnutí lze nastavit softwarově v aplikaci eWeLink v rozsahu 0,5 s až 3600 s, a to pro každý kanál zvlášť.
Jde spínač ovládat externími bezdrátovými ovladači?
Ano, spínač podporuje ovládání pomocí RF ovladačů — každé relé lze spárovat samostatně (až 14 ovladačů na kanál). RF ovladače nejsou součástí balení a dokupují se zvlášť.
Pozná spínač, zda jsou vrata otevřená nebo zavřená?
Ne. Při použití jako ovladač vrat či brány spínač nesleduje stav — v aplikaci je vždy vidět jako vypnutý a po zapnutí jen krátce sepne. Sledování stavu nabízí specializovaný WiFi otevírač garážových vrat.
Jak se modul napájí?
Buď 5 V přes micro USB konektor (nabíječkou na telefon nebo z USB portu počítače), nebo 7–32 V DC/AC na svorkovnici.
Lze modul použít pro řízení směru otáčení DC motoru?
Ano. Modul má čtyři na sobě nezávislá relé, která lze ovládat samostatně i koordinovaně — například právě pro změnu polarity (směru otáčení) DC motorů.
Co znamená režim interlocking?
V režimu interlocking může být sepnutý vždy jen jeden kanál. Pracovní režim (Inching / Selflocking / Interlocking) se trvale nastavuje samostatným tlačítkem na desce spínače.
