Aeotec Home Energy Meter Gen5 60A
Kód produktu: 45300 Doprava a platba
Třífázový bezkontaktní měřič spotřeby energie Aeotec Gen5. Měří proud na třech fázích zvlášť i oběma směry (−60 A až +60 A), takže sleduje spotřebu domu i výrobu ze solárů. Měří napětí, výkon i kWh v reálném čase. Z-Wave Plus, integrace do Home Assistant. Více

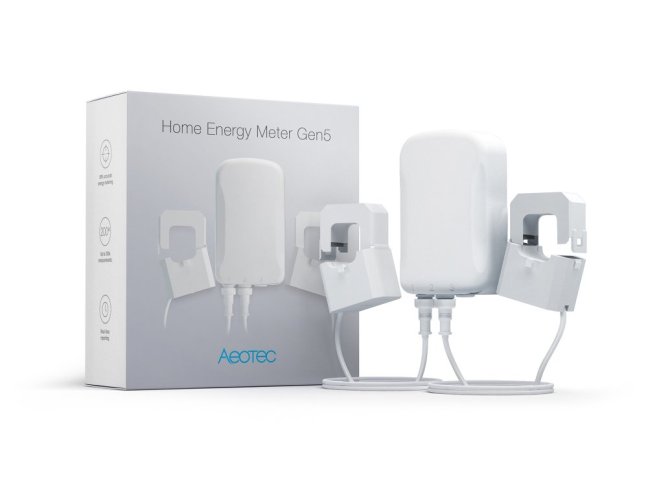

Aeotec Home Energy Meter Gen5 je třífázový bezkontaktní měřič spotřeby energie. Měří proud na všech třech fázích zvlášť, a protože snímá proud oběma směry, hodí se nejen pro sledování spotřeby celého domu, ale i pro měření výroby ze solární elektrárny.
Oblasti využití
- Měření spotřeby celého domu — tři fáze samostatně, na přívodních kabelech
- Měření spotřeby i výroby zároveň, například u solární elektrárny — měřič umí měřit protékající proud oběma směry a při výrobě zobrazovat negativní hodnoty
- Sledování přebytků výroby pro řízení spotřebičů v nadřazeném systému (boiler, přímotopy, čerpadlo bazénu)
Klíčové vlastnosti
- Třífázové měření — každá ze tří fází se měří samostatně
- Obousměrné měření proudu — rozsah −60 A až +60 A, výrobu zobrazuje jako negativní hodnotu
- Volitelná metoda měření — lze zvolit, zda ignorovat negativní hodnoty a měřit jen odebranou energii, nebo zobrazovat i opačný proud a odečítat ho od celku
- Komplexní hodnoty v reálném čase — kromě proudu (A) měří i napětí (V) a vypočítává výkon/příkon (W) a celkovou spotřebu (kWh)
- Z-Wave Plus (Gen5) — s vestavěným repeaterem pro posílení sítě
Jak to funguje a zapojení

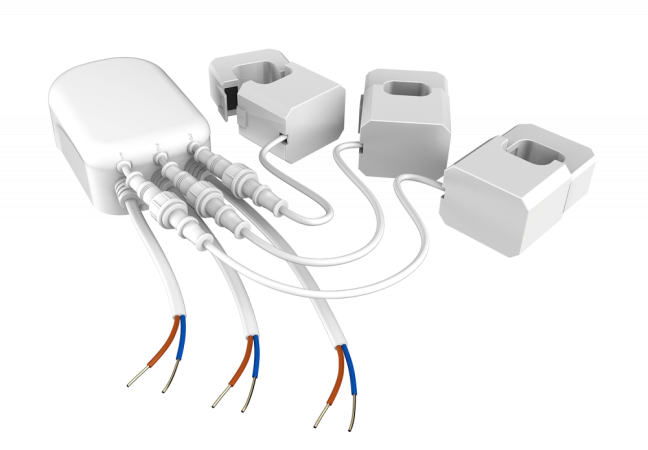

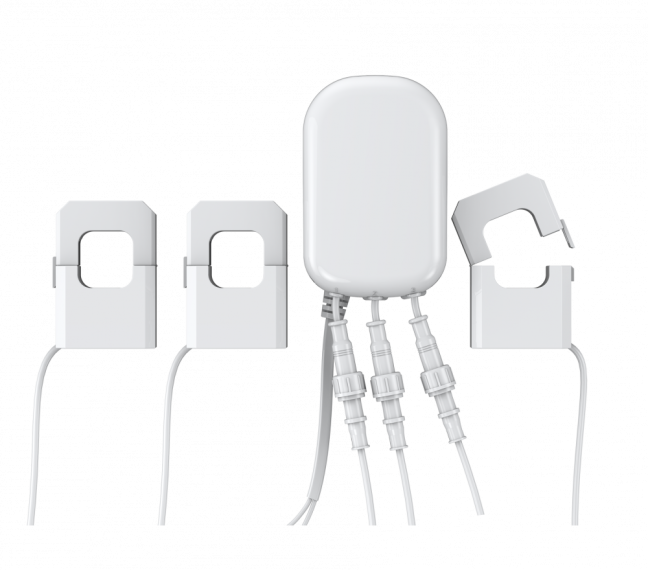

Zapojení je poměrně snadné a zvládne je každý, nicméně doporučujeme svěřit instalaci odborníkovi. Na měřenou fázi se připojí napájecí vodič snímače a pak se nasadí bezkontaktní proudový senzor. Měřič je poté připraven monitorovat reálně odebíraný proud a předávat naměřené hodnoty do nadřazeného systému přes Z-Wave.
Kompatibilita
- Bezdrátový protokol Z-Wave Plus (Gen5), verze produktu ZW095-C, frekvence 868,4 MHz
- Vyžaduje Z-Wave koordinátor — například Aeotec Z-Stick Gen5
- Home Assistant — integrace přes Z-Wave koordinátor a nativní Z-Wave doplněk
Naše zkušenosti

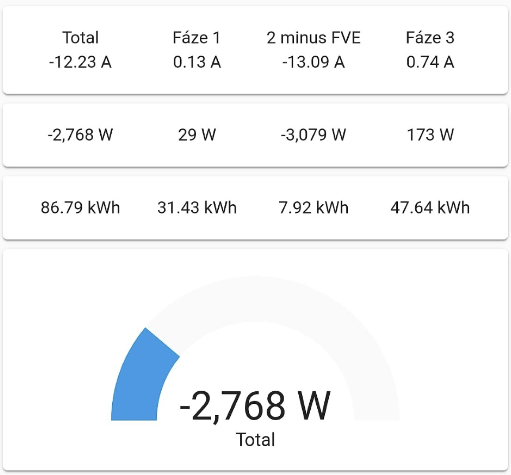

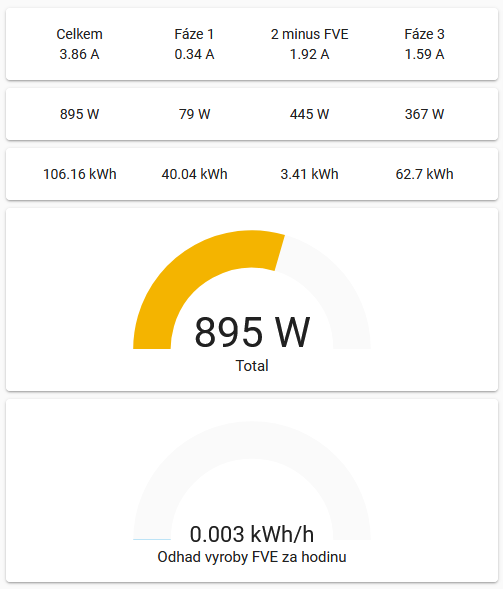

Toto zařízení používáme v prostředí Home Assistant k měření spotřeby domu a k měření energie vyrobené v solárních panelech. Do HA je měřič integrován pomocí Z-Wave kontroleru Aeotec Z-Stick Gen5 a nativního addonu Z-Wave. Podle naměřeného přebytku pak v systému zapínáme spotřebiče jako boiler, přímotopy nebo čerpadlo filtrace bazénu.
Specifikace
| Napájení | 230 V AC, 50 Hz, 10 mA |
| Rozsah měření proudu | −60 A až +60 A |
| Měřené veličiny | proud (A), napětí (V), výkon/příkon (W), spotřeba (kWh) |
| Bezdrátový protokol | Z-Wave Plus (Gen5), vestavěný repeater |
| Bezdrátový dosah | 100 m v exteriéru (v zastavěném prostoru cca 20 m) |
| Verze produktu | ZW095-C, 868,4 MHz, 3P4-60A |
| Třída krytí | IP43 |
| Certifikace | FCC, C-Tick, CE, ROHS |
| Provozní teplota | 0 °C až 40 °C |
| Provozní vlhkost | 8 % až 80 % |
| Rozměry (V × Š × H) | 108 × 67 × 30 mm |
Podrobný návod v anglickém jazyce.
FAQ — časté dotazy
Co je potřeba pro integraci do Home Assistant?
Měřič je Z-Wave zařízení, takže potřebujete Z-Wave koordinátor — jednou z možností je Aeotec Z-Stick Gen5, který se zapojí do USB portu přímo do HA serveru.
Funguje měřič Gen5 se Z-Wave stickem Gen7?
Ano, měřič Gen5 se Z-Wave stickem Gen7 funguje.
Dá se podle naměřených hodnot spustit scéna, například při přebytku ze solárních panelů?
Ano, ale nezáleží to na samotném měřiči — ten pouze předává informace o naměřených hodnotách. Scénu (například zapnutí spotřebiče při přebytku výroby) vytvoříte v systému, do kterého je měřič integrován.
Existuje tento měřič i ve verzi se ZigBee?
Tento měřič je Z-Wave zařízení. O žádné variantě tohoto ani podobného měření elektřiny přes ZigBee nevíme.
Lze toto zařízení ovládat z aplikace eWeLink?
Ne. Je to Z-Wave zařízení a pod eWeLink žádná Z-Wave brána není.
